чае эффективность его работы резко
снижается, что со временем может
привести к абразивному износу двига-
теля. Выход двигателя из строя по
этой причине не будет являться гаран-
тийным случаем.
ТОПЛИВО
ПРЕДУПРЕЖДЕНИЕ!
Перед заправкой топливного
бака заглушите двигатель
и убедитесь в том, что он
остыл. Запрещается заправка топлив-
ного бака при работающем двигателе.
Используйте неэтилированный бензин,
с октановым числом 92. Никогда не ис-
пользуйте старый или загрязненный бен-
зин, или смесь масла и бензина (топлив-
ную смесь для 2-хтактных двигателей).
Не допускайте попадания грязи или воды
в топливный бак.
ВНИМАНИЕ!
Выход из строя двигателя
по причине использования не-
качественного или старого
топлива, а также топлива с несоот-
ветствующим октановым числом не
является гарантийным случаем.
ПРЕДУПРЕЖДЕНИЕ!
Храните топливо в специаль-
но предназначенных для этой
цели емкостях. Запрещается
использовать для хранения канистры
из пищевого пластика. Заправка то-
пливом производится при заглушенном
двигателе и в местах с хорошим про-
ветриванием. При работе с топливом
запрещается курить и применять от-
крытый огонь. Не допускается разлив
топлива. Предотвращайте многократ-
ный или долговременный контакт кожи
с топливом, а также вдыхание топлив-
ных паров.
ПРЕДУПРЕЖДЕНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак до уровня
примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить
пространство для теплового расшире-
ния топлива.
Максимальный уровень топлива показан
на Рис. 8.

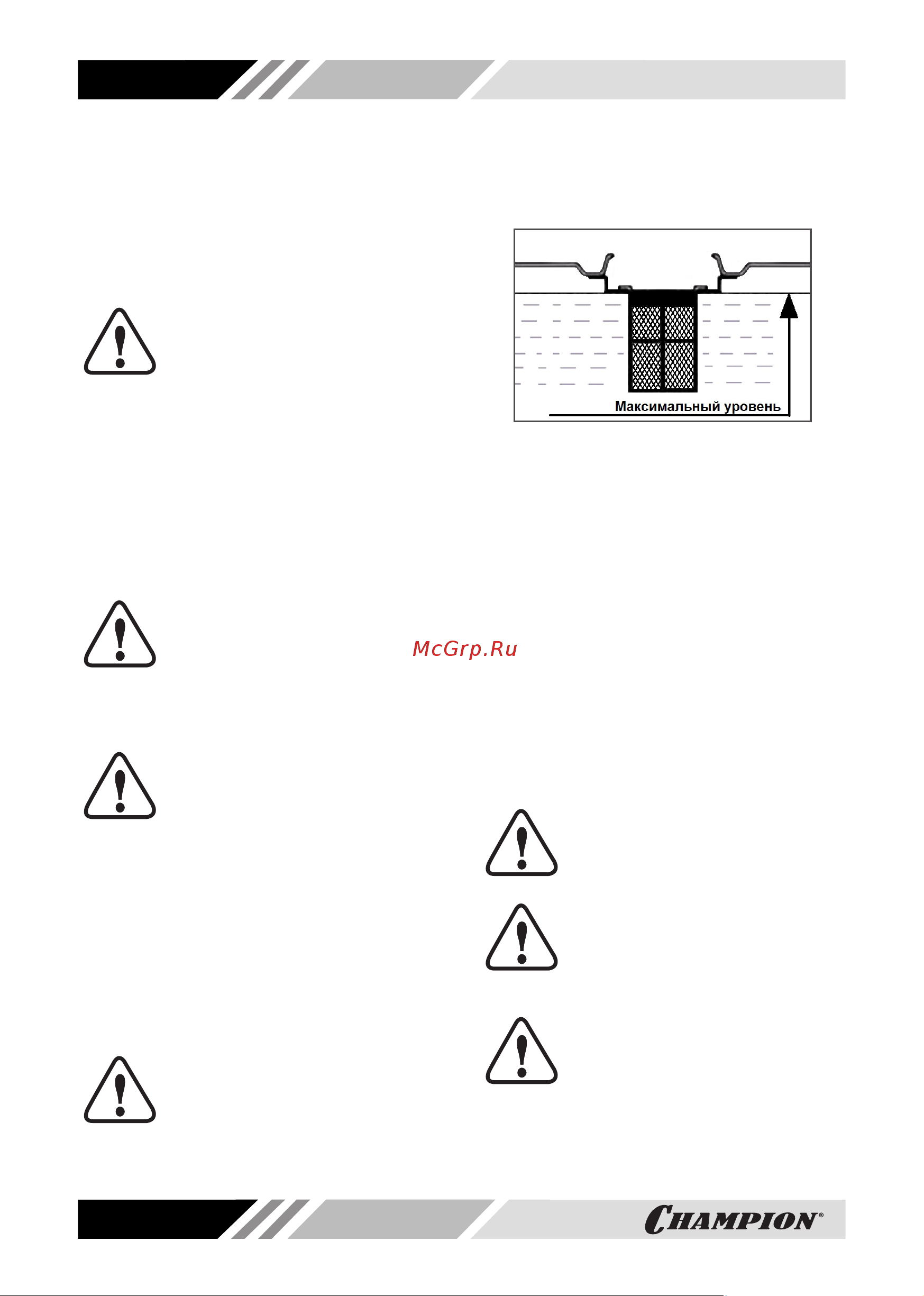

Рис. 8 Максимальный уровень топлива
в топливном баке
Для заправки топливного бака:
1. Очистите поверхность топливного
бака от загрязнений (при необходи-
мости).
2. Открутите крышку топливного бака.
3. Залейте бензин в топливный бак при
помощи специальной емкости или во-
ронки до уровня, показанного на Рис. 8.
4. После заправки топливного бака убе-
дитесь в том, что крышка топливного
бака надежно закрыта должным об-
разом.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед запуском двигателя
обязательно проверяйте уро-
вень масла в картере.
ВНИМАНИЕ!
Перед каждым запуском двига-
теля проверяйте надежность
затяжки крышки-щупа масло-
заливной горловины.
ПРЕДУПРЕЖДЕНИЕ!
Перед каждым запуском дви-
гателя убедитесь, что вы-
ключатель сети находится в
нижнем положении (ВЫКЛ.). Проверьте
надежность соединения заземляющего
провода с клеммой заземления на пане-
ли управления генератора.
