28
ПРИМЕЧАНИЕ!
Отработанное масло явля-
ется опасным веществом.
Соблюдайте правила охраны
окружающей среды при утилизации мо-
торного масла.
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
Загрязнение воздушного фильтра может
препятствовать проходу воздуха для об-
разования воздушно-топливной смеси.
Для предотвращения неисправностей
двигателя необходимо осуществлять
регулярное обслуживание воздушно-
го фильтра. При работе в условиях по-
вышенной запыленности воздушный
фильтр необходимо обслуживать чаще
(через каждые 5 часов).
ВНИМАНИЕ!
Запрещается работа гене-
ратора с грязным или по-
врежденным фильтрующим
элементом. Запрещается работа гене-
ратора без фильтрующего элемента.
В противном случае, попадание грязи и
пыли приведет к быстрому износу дви-
гателя. Двигатель в данном случае не
подлежит ремонту по гарантии.
ПРЕДУПРЕЖДЕНИЕ!
Поролоновый фильтрующий
элемент нужно промывать
только теплым мыльным рас-
твором. Запрещается использовать
бензин или горючие растворители.
1. Отстегните защелки крышки воздуш-
ного фильтра и снимите крышку воз-
душного фильтра (Рис. 14)

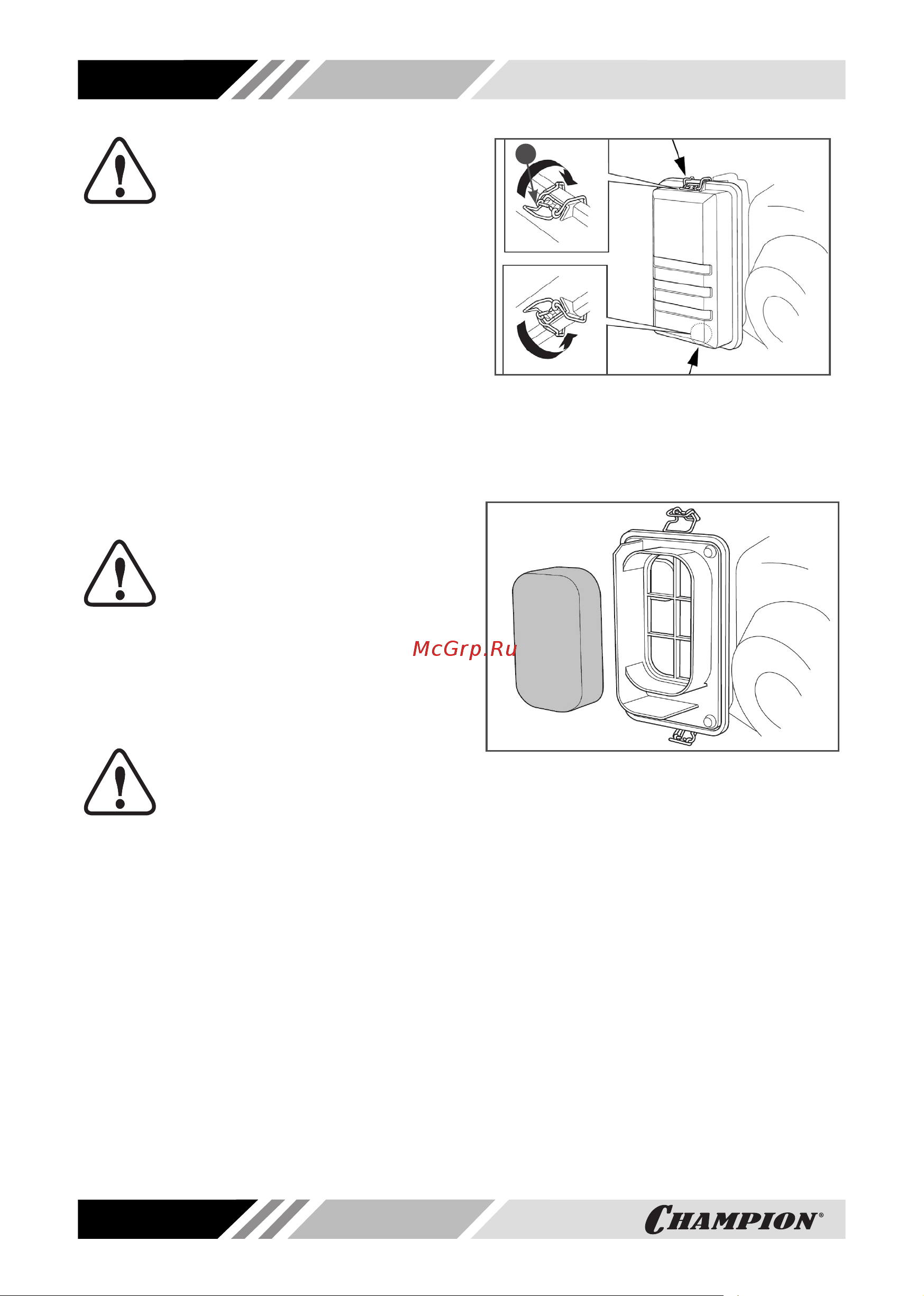

Рис. 14 Снятие крышки воздушного
фильтра
2. Извлеките из корпуса воздушного
фильтра поролоновый фильтрующий
элемент 1 (Рис. 15)
Рис. 15 Обслуживание воздушного
фильтра
1. Поролоновый фильтрующий элемент
3. Проверьте целостность и чистоту
фильтрующего элемента.
4. При незначительном загрязнении
промойте поролоновый фильтрую-
щий элемент теплым мыльным рас-
твором и просушите. Поврежденный
или сильно загрязненный поролоно-
вый фильтрующий элемент замените.
5. Произведите очистку крышки и корпу-
са воздушного фильтра, не допуская
попадания пыли и грязи в карбюра-
тор.
6. Смочите поролоновый фильтрующий
