15
9. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность генератора представ-
лена в таблице 1.
Таблица 1. Комплектность генератора
Наименование Кол-во
Генератор 1 шт.
Вилка кабельная 2 шт.
Ключ свечной 1 шт.
Опора рамы с крепежом 4 шт.
Руководство по эксплуатации 1 шт.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Генератор поставляется с завода-из-
готовителя в собранном виде.
При установке генератора на ровную
и твердую поверхность рекоменду-
ется установить опоры на нижнюю
часть рамы.

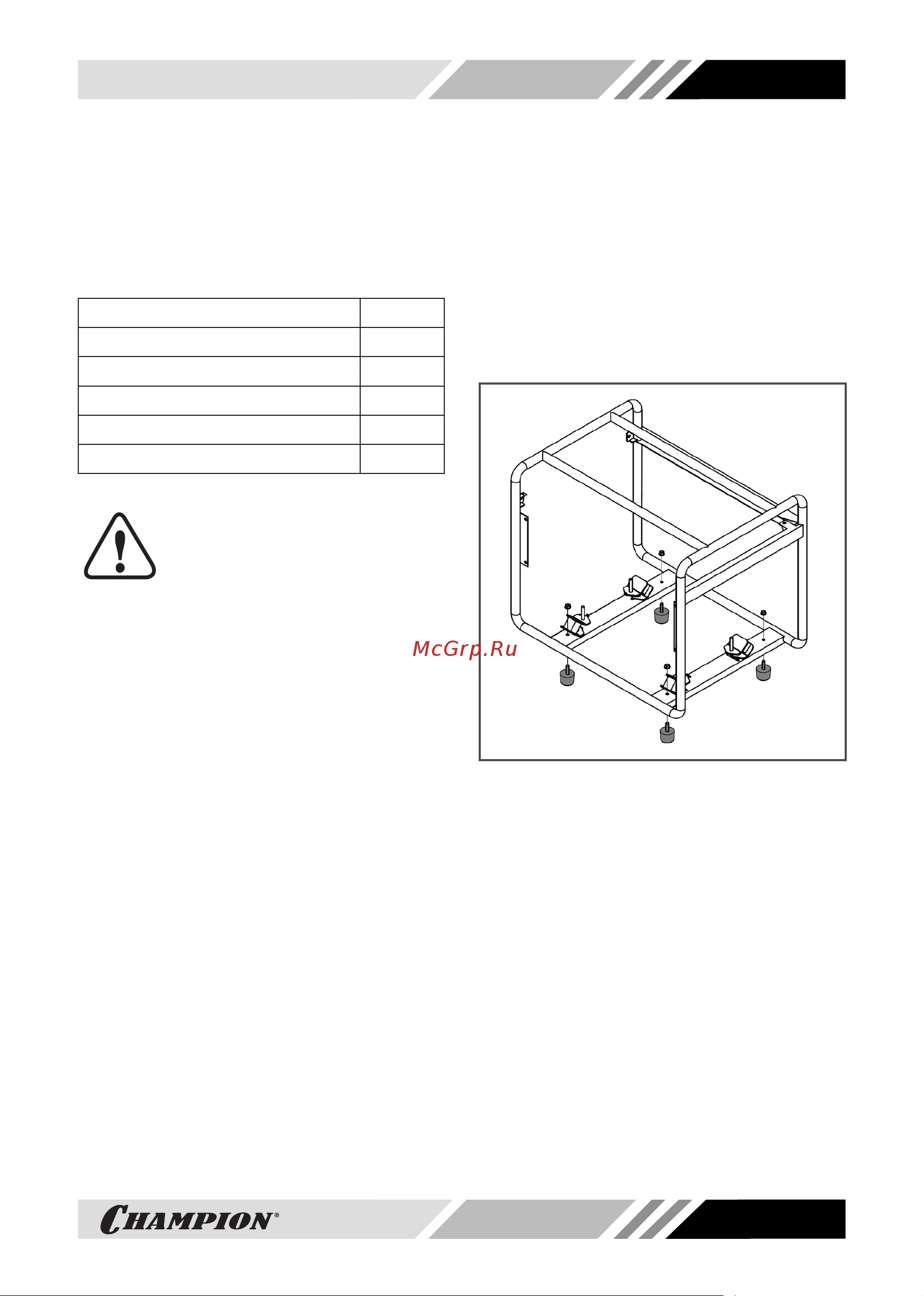

Схема установки опор рамы показа-
на на Рис. 4. Вставьте шпильку опо-
ры в отверстие на поперечной балке
рамы и закрутите гайку.
Рис. 4 Установка опор рамы
