щих дополнительных условиях:
1. Генератор перед запуском хранился в
теплом помещении при температуре
не ниже +5 °С.
2. Запуск двигателя производит физиче-
ски крепкий и здоровый человек.
При возникновении трудностей при за-
пуске:
• Попытайтесь подогреть картер/ци-
линдр двигателя (не использовать
открытый огонь).
• Выкрутите свечу зажигания, возмож-
но, она залита. Просушите свечу,
попробуйте её нагреть: с теплой све-
чой двигатель запустится быстрее.
ВНИМАНИЕ!
В процессе работы не остав-
ляйте работающий генера-
тор на длительное время без
присмотра, контроль за работой ге-
нератора в этот период должен осу-
ществляться чаще обычного, так как
условия эксплуатации являются тяжё-
лыми.
ВНИМАНИЕ!
В процессе работы генера-
тора при температуре окру-
жающей среды ниже -10°С в
трубке 1 системы вентиляции картера
происходит образование конденсата
и его замерзание (Рис. 12). Это приво-
дит к повышению давления в картере
двигателя и выдавливанию моторного
масла через сальники и прокладки, в ре-
зультате чего происходит выход дви-
гателя из строя из-за недостаточной
смазки. Проверяйте трубку 1 системы
вентиляции картера на наличие ледя-
ной пробки каждые 30 минут или чаще
(Рис. 12).
1

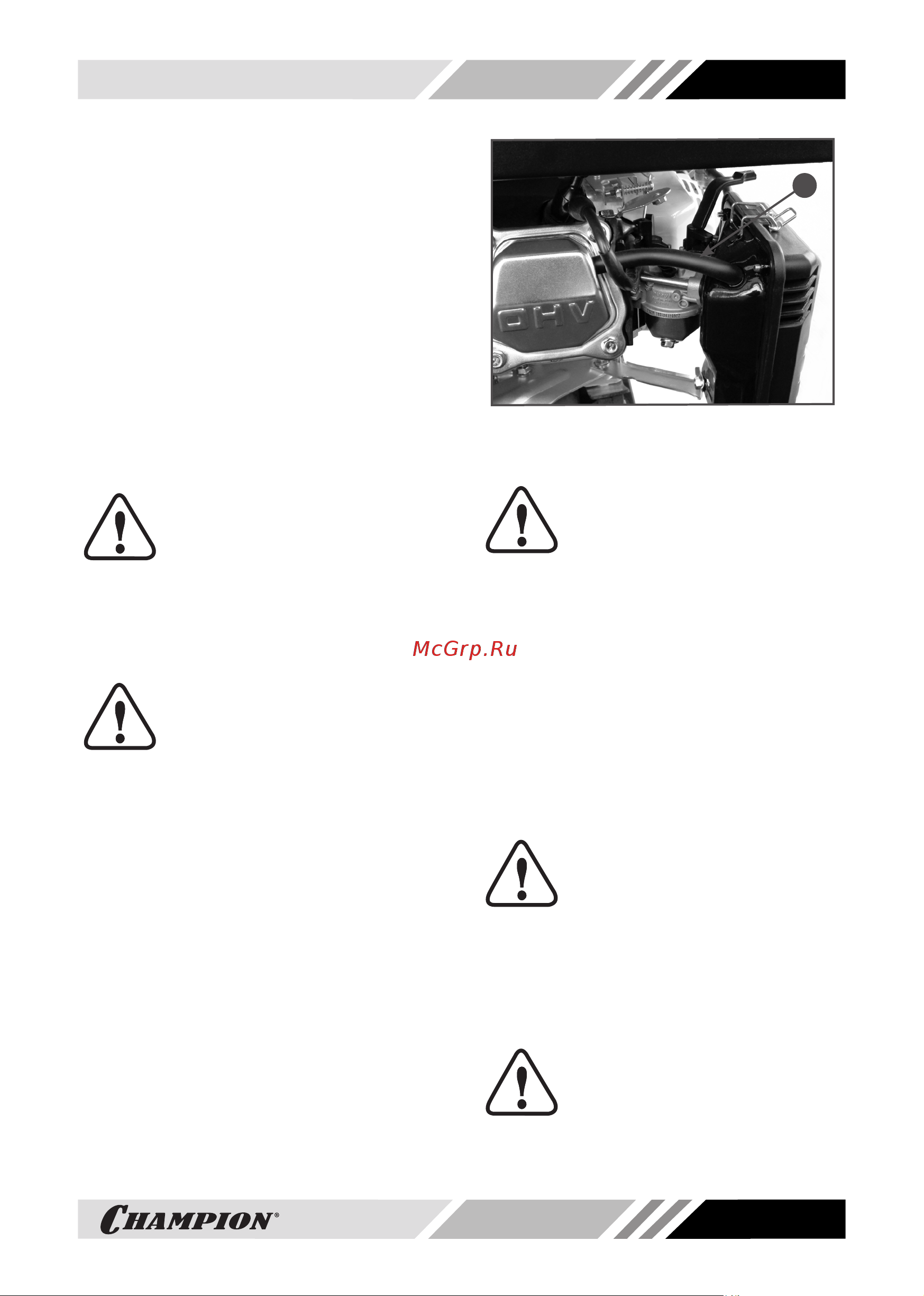

Рис. 12 Трубка системы вентиляции
картера
1. Трубка системы вентиляции картера
ВНИМАНИЕ!
Если Вы обнаружили потёки
масла на картере двигателя
или под генератором – немед-
ленно прекратите работу, отключите
потребители и заглушите двигатель.
Обратитесь в авторизованный сервис-
ный центр CHAMPION для проверки ге-
нератора. В противном случае работа
генератора с недостаточным уровнем
масла в картере двигателя приведёт к
выходу двигателя из строя, что не бу-
дет являться гарантийным случаем.
ПРАВИЛА ПОДКЛЮЧЕНИЯ
(ОТКЛЮЧЕНИЯ) ПОТРЕБИТЕЛЕЙ
К ГЕНЕРАТОРУ
ВНИМАНИЕ!
Суммарная мощность подклю-
чаемых потребителей (с учё-
том коэффициентов пусковых
токов) не должна превышать номи-
нальную мощность генератора. Всегда
обязательно учитывайте суммарную
мощность всех подключаемых приборов
с учетом коэффициентов пусковых то-
ков для каждого прибора.
ВНИМАНИЕ!
Не подключайте два, или бо-
лее генераторов параллельно.
