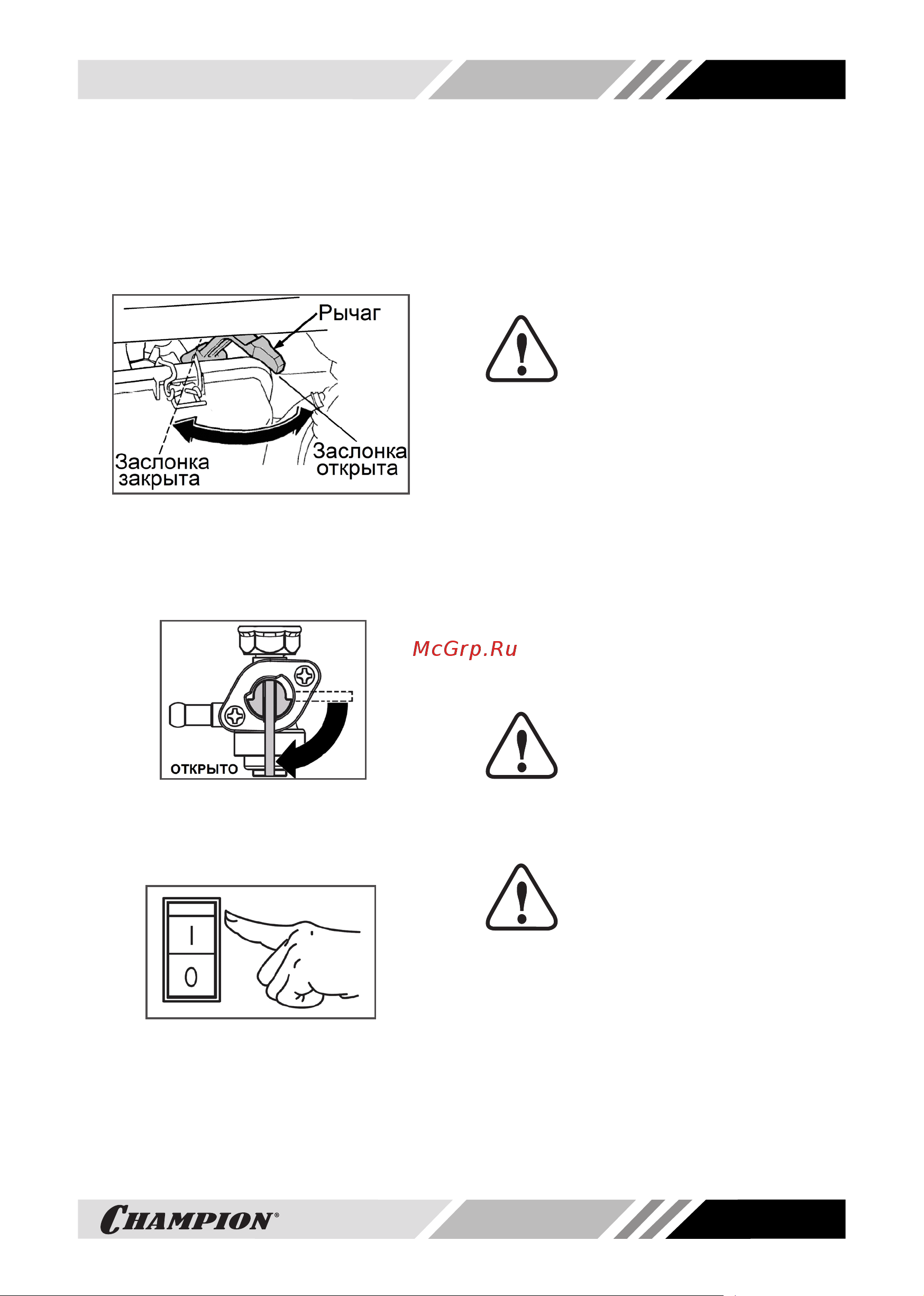

![Champion (2,8/3,0 кВт OHV 7лс 15л 39 кг) GG2801 [21/44] Остановка двигателя](/views2/1916855/page21/bg15.png)
21
1. Проверьте уровень масла в картере
двигателя и наличие топлива в то-
пливном баке.
2. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг
управления воздушной заслонкой в
крайнее левое положение (Рис. 9).
Рис. 9 Рычаг управления воздушной
заслонкой
3. Откройте топливный кран переводом
рычага в вертикальное положение
(Рис. 10).
Рис. 10 Рычаг топливного крана
4. Выключатель зажигания на панели
управления переведите в положение
«I» (Вкл.) (Рис. 11).
Рис. 11 Выключатель зажигания
5. Проверните коленчатый вал двигате-
ля ручным стартером до тех пор, пока
не почувствуете сопротивление, за-
тем медленно опустите ручку старте-
ра вниз. Снова медленно потяните за
ручку стартера, пока не почувствуете,
что стартер вошел в зацепление с ма-
ховиком, после чего, резко и с усили-
ем потяните за ручку стартера и запу-
стите двигатель. При необходимости
повторите. После запуска двигателя
медленно и плавно верните ручку
стартера на место.
ВНИМАНИЕ!
Всегда строго выполняйте
пункт «5» во избежание ди-
намического удара на детали
стартера и поломки стартера. Не от-
пускайте ручку стартера резко с верх-
него положения, иначе шнур намота-
ется на маховик и произойдет поломка
стартера. Отпускайте ручку медленно
во избежание повреждения стартера.
Невыполнение этих требований ру-
ководства часто приводит к поломке
стартера. Стартер при этом не под-
лежит ремонту по гарантии.
6. По мере прогрева двигателя посте-
пенно открывайте воздушную заслон-
ку. Прогрев двигателя в зависимости
от температуры окружающей среды
занимает от 1 до 3 минут.
ПРИМЕЧАНИЕ!
Определить, что двигатель
прогрелся можно по следую-
щим признакам: двигатель
устойчиво работает при полностью
открытой воздушной заслонке и крыш-
ка клапанов двигателя теплая.
ПРИМЕЧАНИЕ!
При запуске прогретого дви-
гателя откройте воздушную
заслонку карбюратора сразу
после запуска двигателя.
ОСТАНОВКА ДВИГАТЕЛЯ
Для остановки двигателя в нормальном
рабочем режиме необходимо выполнить
следующие действия:
1. Отключите последовательно все по-
требители (Смотри раздел «Правила
подключения (отключения) потреби-
телей к генератору»).
