29
элемент специальным или чистым
моторным маслом, после чего, не
скручивая фильтрующий элемент,
отожмите излишки масла.
7. Установку воздушного фильтра про-
изведите в обратной последователь-
ности.
ВНИМАНИЕ!
Эксплуатация двигателя с
грязным или поврежденным
фильтрующим элементом,
или без него приведет к попаданию гря-
зи и пыли в карбюратор и двигатель,
что в свою очередь, станет причи-
ной его быстрого износа. Двигатель в
этом случае не подлежит ремонту по
гарантии.
ОБСЛУЖИВАНИE
ТОПЛИВНОГО БАКА И
ТОПЛИВНЫХ ФИЛЬТРОВ
Топливный фильтр 2, установленный
в горловине бака, проверяйте при каж-
дой заправке бака топливом. При необ-
ходимости, извлеките сетчатый фильтр
из горловины бака и производите его
очистку (Рис. 16).
Внимательно осмотрите фильтр. При
наличии механических повреждений и
разрывов фильтр необходимо заменить.
Установите фильтр на место. Закройте
плотно крышку топливного бака.
Рис. 16 Обслуживание сетчатого фильтра
в горловине топливного бака
В топливном кране генератора установ-
лены 2 фильтрующих элемента. Реко-
мендуется не реже одного раза в течение
300 отработанных часов (или 1 раз в год)
производить их очистку. Одновременно с
очисткой топливного фильтра необходи-
мо промыть и очистить топливный бак от
грязи и конденсата.
Перед обслуживанием топливного филь-
тра рекомендуется полностью вырабо-
тать топливо из топливного бака.
Порядок обслуживания:
1. Снимите топливный бак с рамы гене-
ратора.
2. Открутите контргайку 5 на 1-2 оборо-
та (Рис. 17).
Устройство топливного крана показано
на Рис. 17.
3. Выкрутите топливный кран из топлив-
ного бака.

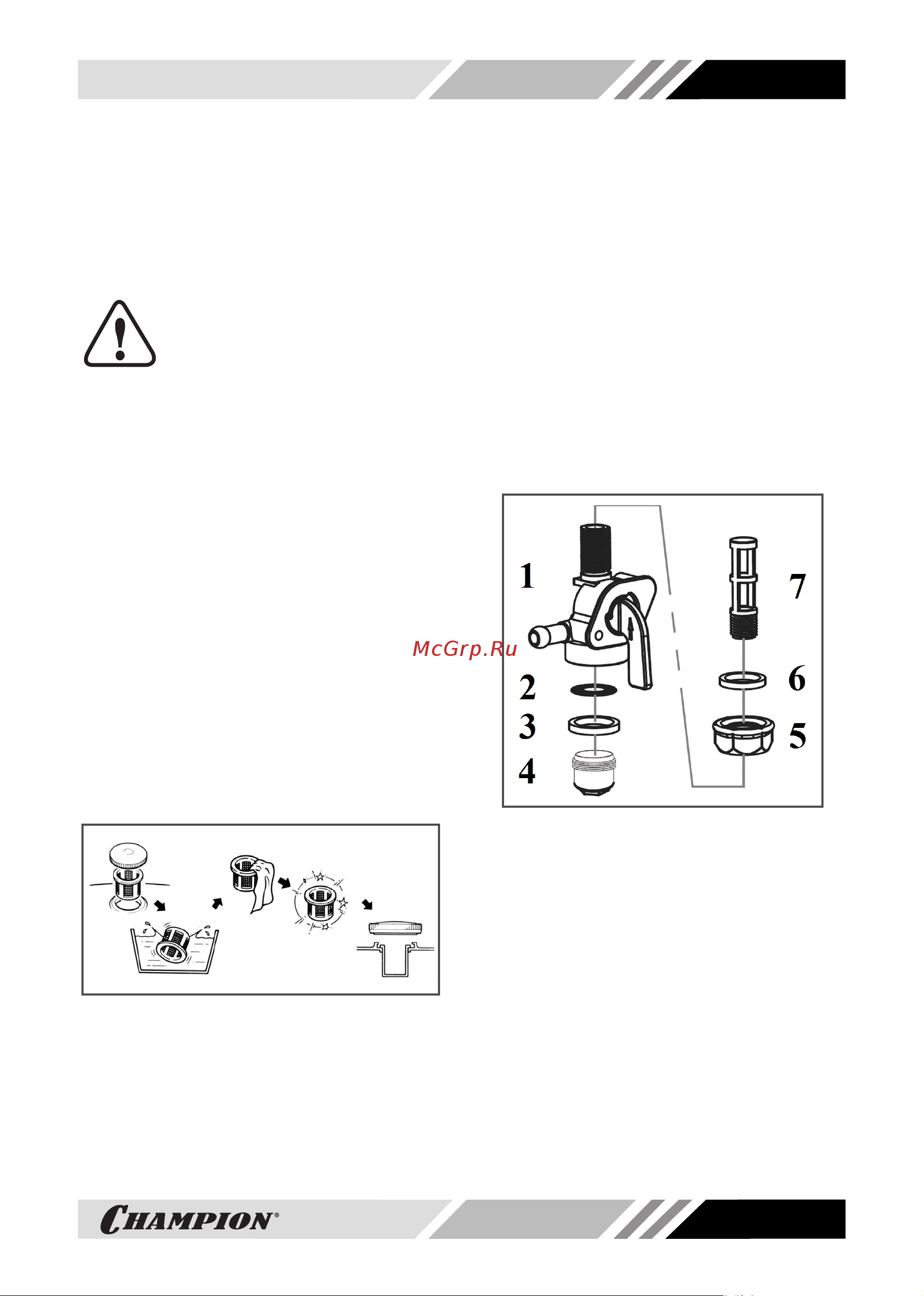

Рис. 17 Устройство топливного крана
1. Корпус топливного крана
2. Сетчатый фильтр плоский
3. Кольцо уплотнительное стакана отстойника
4. Стакан отстойника 5. Контргайка
6. Кольцо уплотнительное топливного крана
7. Сетчатый фильтр трубчатый
4. Открутите стакан отстойника 4 и
слейте из него бензин в подготовлен-
ную для этого емкость.
5. Извлеките из корпуса топливного кра-
на 1 уплотнительное кольцо 3 и сет-
чатый фильтр 2 (Рис. 17).
