19
3. Залейте необходимый объём масла
рекомендованной категории и вязко-
сти, соответствующей температуре
окружающего воздуха.
4. Установите крышку-щуп в отверстие
горловины, не закручивая его.
5. Аккуратно вытащите щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
ПРИМЕЧАНИЕ!
Максимальный уровень масла
в картере соответствует
нижней кромке заливного от-
верстия (Рис. 7).

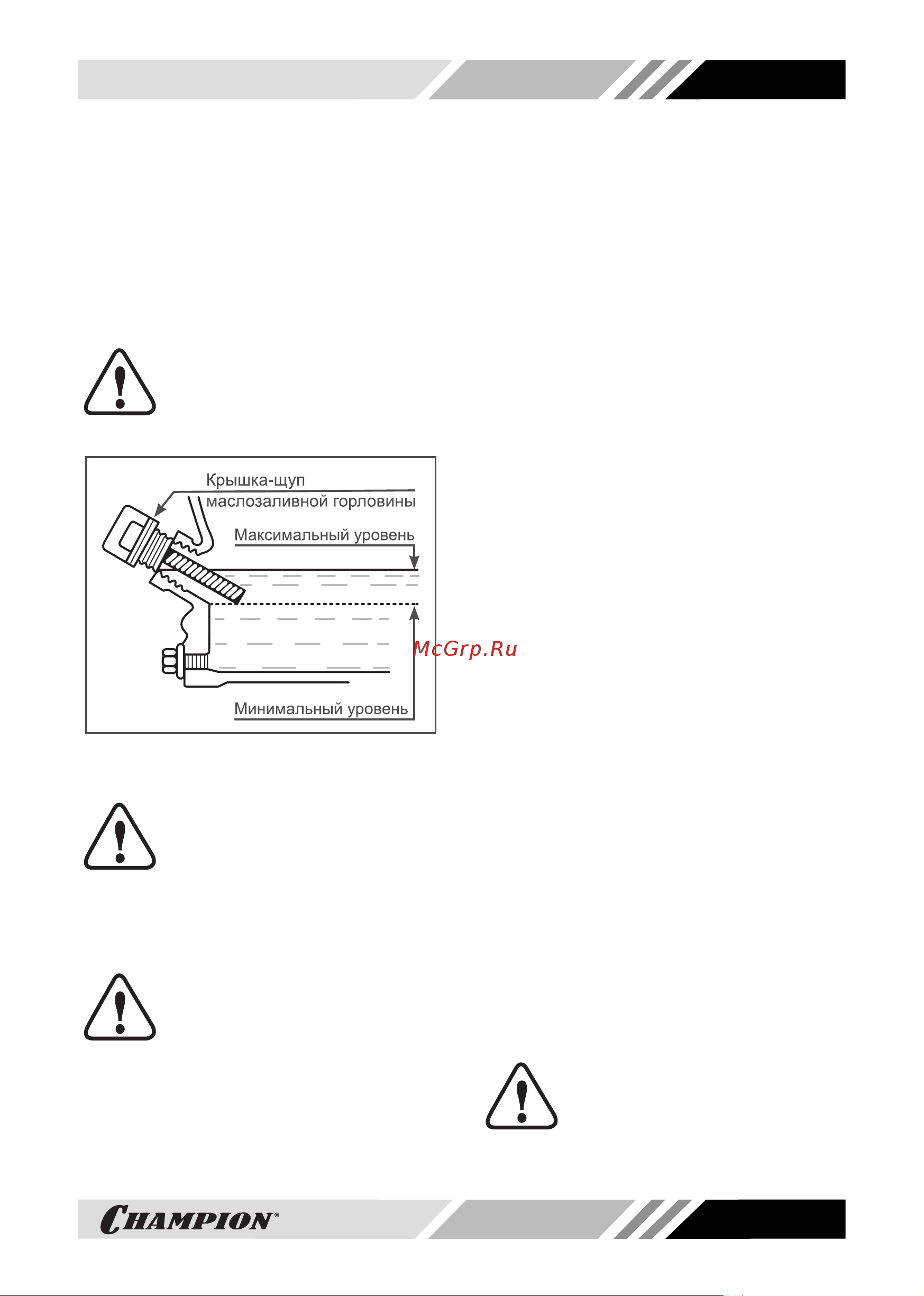

Рис. 7 Проверка уровня масла в картере
6. Плотно закрутите крышку-щуп.
ВНИМАНИЕ!
После заправки, замены или
проверки уровня масла визу-
альным осмотром проверяйте
отсутствие протечек масла из карте-
ра. Проверяйте надежность установки
крышки-щупа маслозаливной горловины
перед каждым запуском двигателя.
ВНИМАНИЕ!
Не допускайте долговремен-
ного контакта кожи рук с
маслом. Всегда тщательно
мойте руки чистой водой с мылом. Хра-
ните отработанное масло в специаль-
ной емкости. Запрещается выливать
отработанное масло на землю или в
канализацию.
Перед запуском двигателя необходимо
проверить уровень масла в картере. Для
этого:
1. Установите генератор на ровной гори-
зонтальной поверхности.
2. Выкрутите крышку-щуп маслозаливной
горловины и извлеките щуп (Рис. 6).
3. Протрите щуп насухо и вставьте в от-
верстие горловины, не закручивая.
4. Аккуратно извлеките щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
При недостаточном уровне масла в кар-
тере необходимо долить чистое масло
до верхней отметки на щупе, что соот-
ветствует нижней кромке заливного от-
верстия (Рис. 7).
5. После окончательной проверки, плот-
но закрутите крышку-щуп.
ПРОВЕРКА ВОЗДУШНОГО
ФИЛЬТРА
Каждый раз перед началом работы
необходимо проверять состояние
воздушного фильтра и готовность его к
работе. Воздушный фильтр двигателя
состоит из одного поролонового
фильтрующего элемента, пропитанного
чистым моторным маслом. В соответствии
с разделом ОБСЛУЖИВАНИЕ
ВОЗДУШНОГО ФИЛЬТРА снимите
крышку воздушного фильтра и
проверьте чистоту и целостность
фильтрующего элемента. Убедитесь,
что фильтрующий элемент пропитан
чистым моторным маслом полностью
и равномерно. При необходимости,
произведите обслуживание воздушного
фильтра в соответствии с разделом
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
ВНИМАНИЕ!
Фильтрующий элемент воз-
душного фильтра должен
быть пропитан маслом полно-
стью и равномерно. В противном слу-
