13
2
3
5
6
4
7
1
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления представлено на Рис. 1-3.

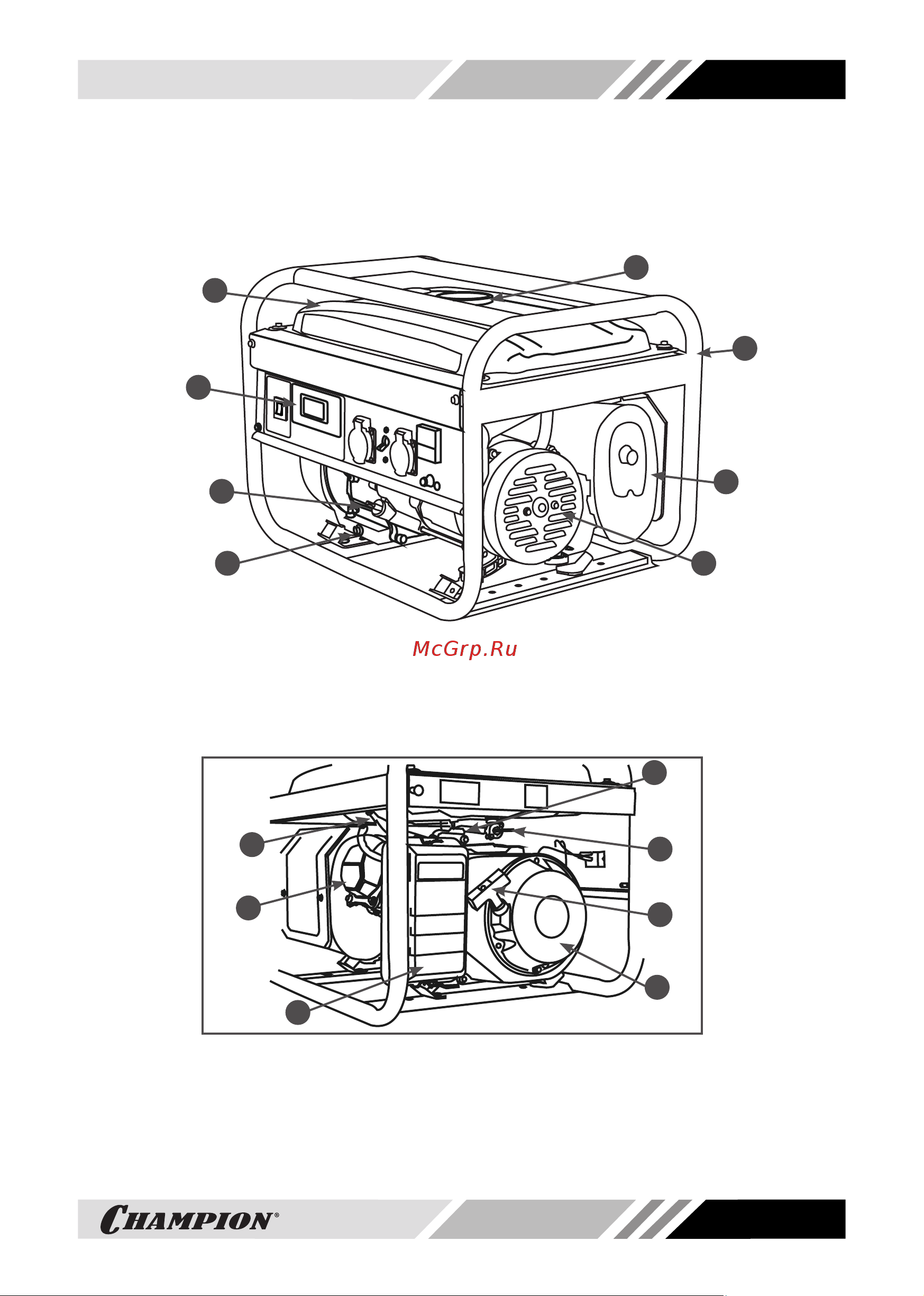

Рис. 1 Основные узлы и органы управления (общий вид)
1. Пробка для слива масла
(с обеих сторон двигателя)
2. Крышка-щуп маслозаливной горловины
3. Панель управления
4. Бак топливный
5. Крышка топливного бака
6. Рама
7. Глушитель
8. Генератор переменного тока
Рис. 2 Основные узлы и органы управления (вид со стороны двигателя)
1. Корпус воздушного фильтра
2. Крышка клапанов
3. Колпачок высоковольтного провода
4. Рычаг управления воздушной заслонкой
карбюратора
5. Кран топливный
6. Ручка ручного стартера
7. Стартер ручной
2
3
1
5
6
4
7
8
