6. Выкрутите из корпуса топливного кра-
на сетчатый фильтр 7 (Рис. 17).
7. Очистите от грязи и промойте стакан
отстойника и сетчатые фильтры.
8. Осмотрите сетчатые фильтры. При
обнаружении повреждений и разры-
вов фильтры необходимо заменить.
9. Сборку и установку топливного крана
произведите в обратной последова-
тельности.
ВНИМАНИЕ!
Выход из строя двигателя в
результате работы с гряз-
ным топливным фильтром
или грязным топливным баком не явля-
ется гарантийным случаем.
ОБСЛУЖИВАНИЕ КАРБЮРАТОРА
Через каждые 100 часов работы или
один раз в 6 месяцев, а также при подго-
товке генератора к хранению необходи-
мо сливать топливо с поплавковой каме-
ры карбюратора. Это также необходимо
для слива воды и грязи, которые оседают
в карбюраторе в процессе эксплуатации.
1. Приготовьте подходящую емкость и
поместите ее под карбюратор.
2. Закройте топливный кран.
3. Открутите болт 2 на карбюраторе
1 (Рис. 18) и слейте топливо из по-
плавковой камеры в подготовленную
для этого емкость.
4. Закрутите болт для слива топлива.

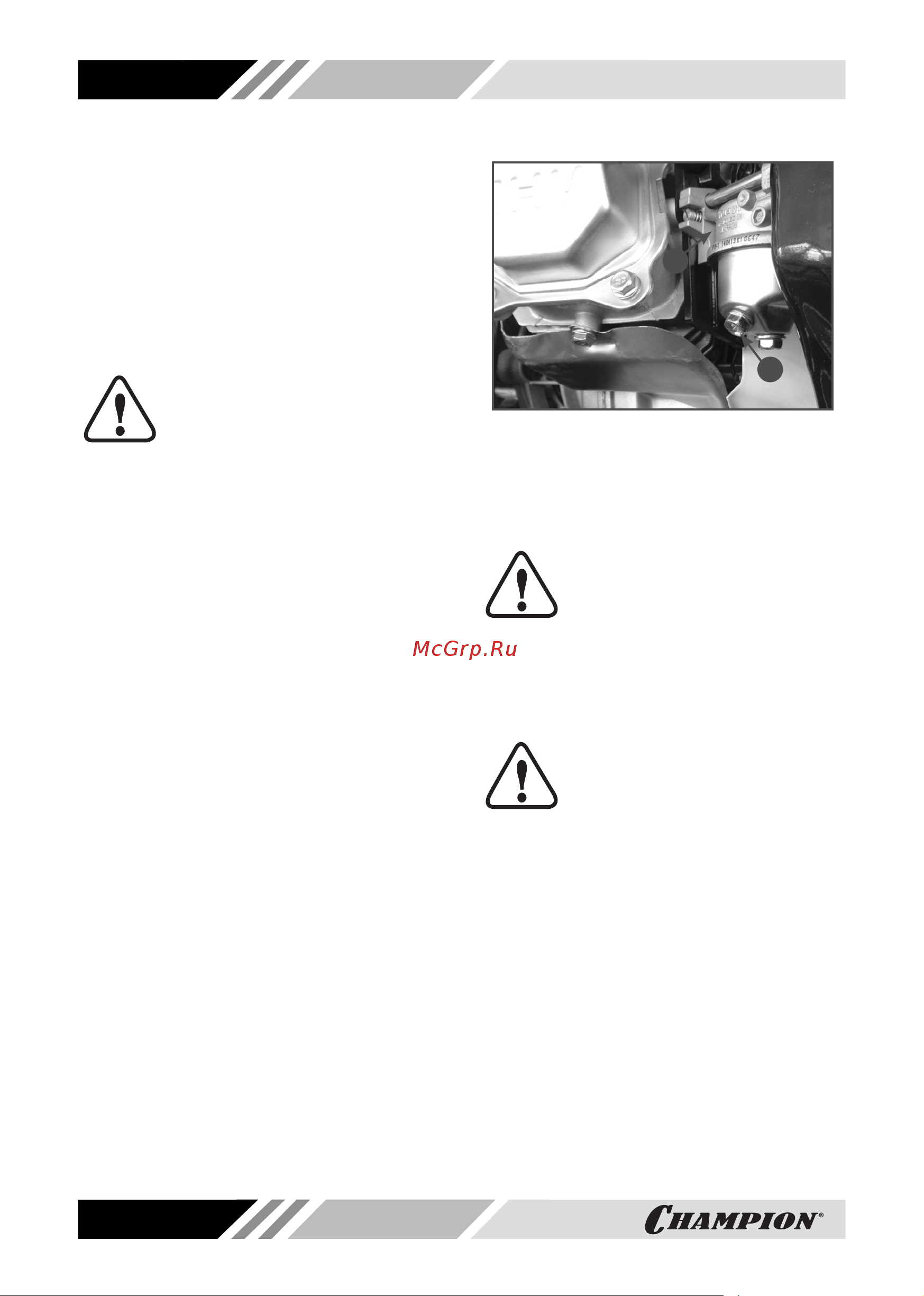

1
2
Рис. 18 Слив топлива из карбюратора
1. Карбюратор
2. Болт
РЕГУЛИРОВКА ЗАЗОРОВ
КЛАПАНОВ
ВНИМАНИЕ!
Зазоры клапанов необходимо
проверять через каждые 300
часов работы.
Зазор впускного клапана: 0,1± 0,02 мм
(холодный двигатель).
Зазор выпускного клапана: 0,15 ± 0,02 мм
(холодный двигатель).
ВНИМАНИЕ!
Данная работа должна выпол-
няться только в авторизован-
ном сервисном центре.
