Устранение неисправностей
93
Замятие бумаги и его устранение 7

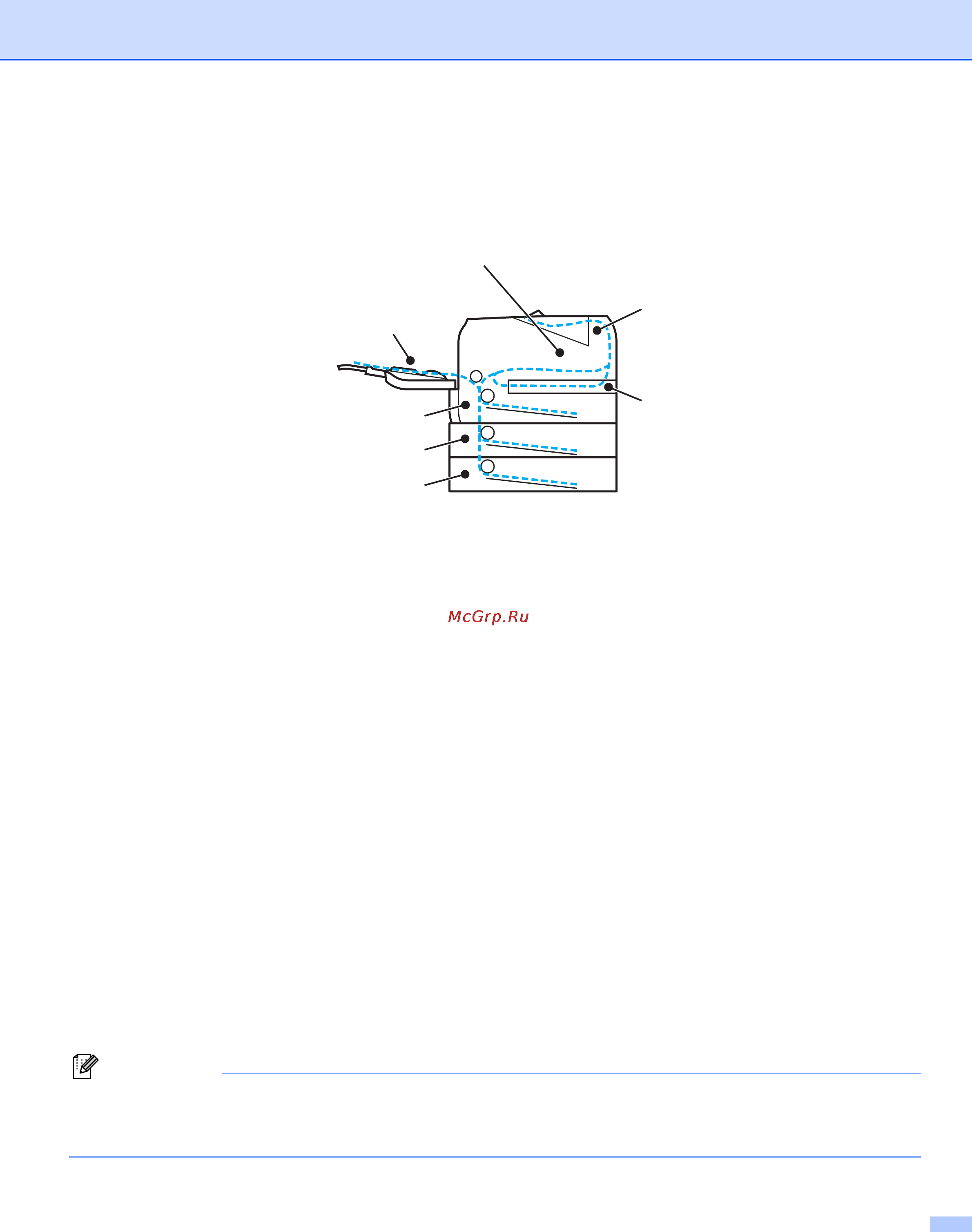

Если в принтере происходит замятие бумаги, печать остановится. На экране ЖКД отобразится одно
из следующих сообщений с указанием места замятия бумаги.
ЗАМЯТ БУМ УН ЛОТ (1)
Замятие бумаги в обходном лотке.
ЗАМЯТА БУМ ЛОТ1 (2)
Замятие бумаги в стандартном лотке для бумаги (ЛОТОК 1).
ЗАМЯТА БУМ ЛОТ2 (3)
Замятие бумаги в нижнем лотке (ЛОТОК 2).
ЗАМЯТА БУМ ЛОТ3 (4)
Замятие бумаги в нижнем лотке (ЛОТОК 3).
ЗАМЯТ БУМ ДВ ПЧТ (5)
Замятие бумаги в лотке двусторонней
печати.
ЗАМЯТА БУМ СЗАДИ (6)
Замятие бумаги на выходе из принтера.
ЗАМЯТА БУМ ВНУТ (7)
Замятие бумаги внутри принтера.
Проверьте место замятия и удалите замятую бумагу следующим образом.
Если сообщение об ошибке еще отображается на экране ЖКД после удаления замятой бумаги,
возможно, замятие произошло еще и в другом месте. Тщательно проверьте
принтер.
После удаления всей замятой бумаги откройте переднюю крышку, а затем снова закройте ее для
начала печати.
Примечание
Всегда вынимайте всю бумагу из лотка для бумаги и выравнивайте стопку при добавлении новой
бумаги. Это помогает предотвратить подачу в принтер одновременно нескольких листов бумаги и
снижает вероятность замятия бумаги.
5
1
2
3
4
6
7
