Brother HL-5270DN [9/144] Комплект поставки
![Brother HL-5270DN [9/144] Комплект поставки](/views2/1118226/page9/bg9.png)
1
1

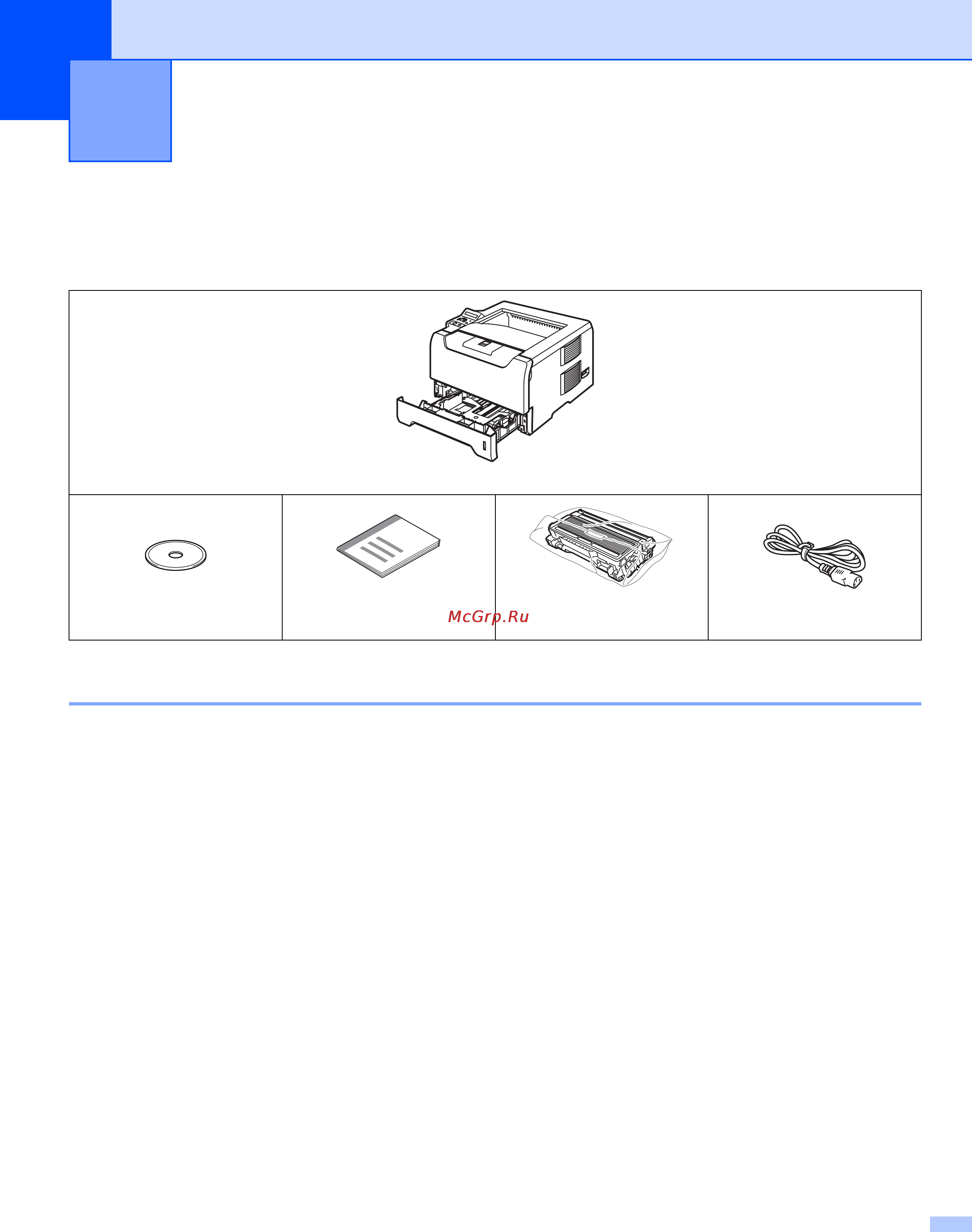

Комплект поставки 1
Распаковав принтер, проверьте наличие следующих комплектующих.
Интерфейсный кабель 1
Интерфейсный кабель не входит в комплект поставки. Приобретите кабель для интерфейса, который
будете использовать (USB, параллельный или сетевой).
Кабель USB
Не используйте кабель интерфейса USB длиннее 2 метров.
Не подключайте кабель USB к концентратору без дополнительного питания или клавиатуре
компьютеров Macintosh
®
.
Подключите его к разъему USB компьютера.
USB не поддерживается в Windows
®
95 или Windows NT
®
4.0.
Параллельный интерфейс
Не используйте кабель параллельного интерфейса длиннее 2 метров.
Используйте экранированный интерфейсный кабель, соответствующий стандарту IEEE 1284.
Сетевой кабель
Используйте обычный (с прямым соединением проводов) кабель типа «витая пара» Категории 5
для подключения к сети Fast Ethernet 10BASE-T или 100BASE-TX.
Информация о данном принтере 1
Принтер
Компакт-диск
Руководство по
быстрой установке
Узел фотобарабана и
тонер-картридж
Сетевой шнур
