Устранение неисправностей
105

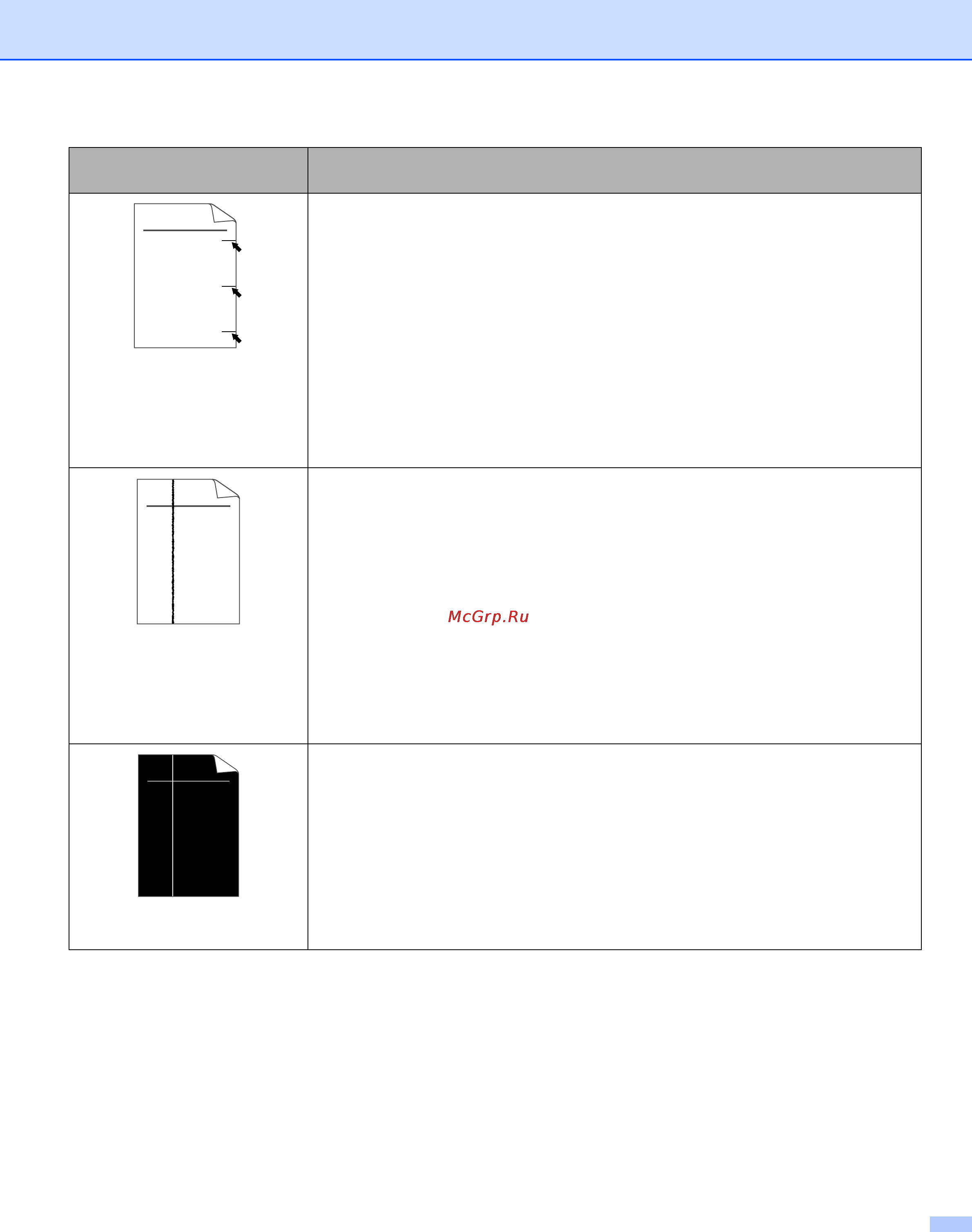

Черные мазки тонера
поперек страницы
Возможно, поврежден узел фотобарабана. Установите новый узел
фотобарабана. См. Замена узла фотобарабана на стр. 77.
Убедитесь, что используемая бумага соответствует нашим спецификациям.
См. Информация о бумаге на стр.6.
Если используются этикетки для печати на лазерных принтерах, на
оптическом фотопроводящем слое барабана может остаться клей.
Очистите узел фотобарабана. См. Очистите
узел фотобарабана
следующим образом. на стр.104.
Не допускается использование бумаги, скрепленной скобами или
скрепками, так как скобы поцарапают поверхность барабана.
Воздействие прямого солнечного или комнатного света может повредить
распакованный узел фотобарабана.
Черные линии вдоль
страницы
Вдоль распечатанных
страниц остаются пятна
тонера.
Очистите основной коронатор внутри узла фотобарабана, для этого
сдвиньте несколько раз вправо и влево синюю лапку. См. Чистка
коронатора на стр.86.
Убедитесь, что лапка очистки основного коронатора находится в исходном
положении (a).
Возможно, поврежден узел фотобарабана. Установите новый узел
фотобарабана. См.
Замена узла фотобарабана на стр. 77.
Возможно, поврежден тонер-картридж. Установите новый тонер-картридж.
См. Замена тонер-картриджа на стр.73.
Возможно, загрязнен узел термического закрепления тонера. Свяжитесь с
продавцом принтера или со службой работы с клиентами компании Brother.
Вертикальные белые
полосы на странице
Убедитесь, что окно сканера не закрывает обрывок бумаги внутри принтера.
Протрите окно сканера мягкой тканью. См. Чистка внутренних деталей
принтера на стр. 83.
Возможно, поврежден тонер-картридж. Установите новый тонер-картридж.
См. Замена тонер-картриджа на стр.73.
Возможно, поврежден узел фотобарабана. Установите новый узел
фотобарабана. См. Замена узла
фотобарабана на стр. 77.
Примеры низкого качества
печати
Рекомендация
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
