Приложение
112

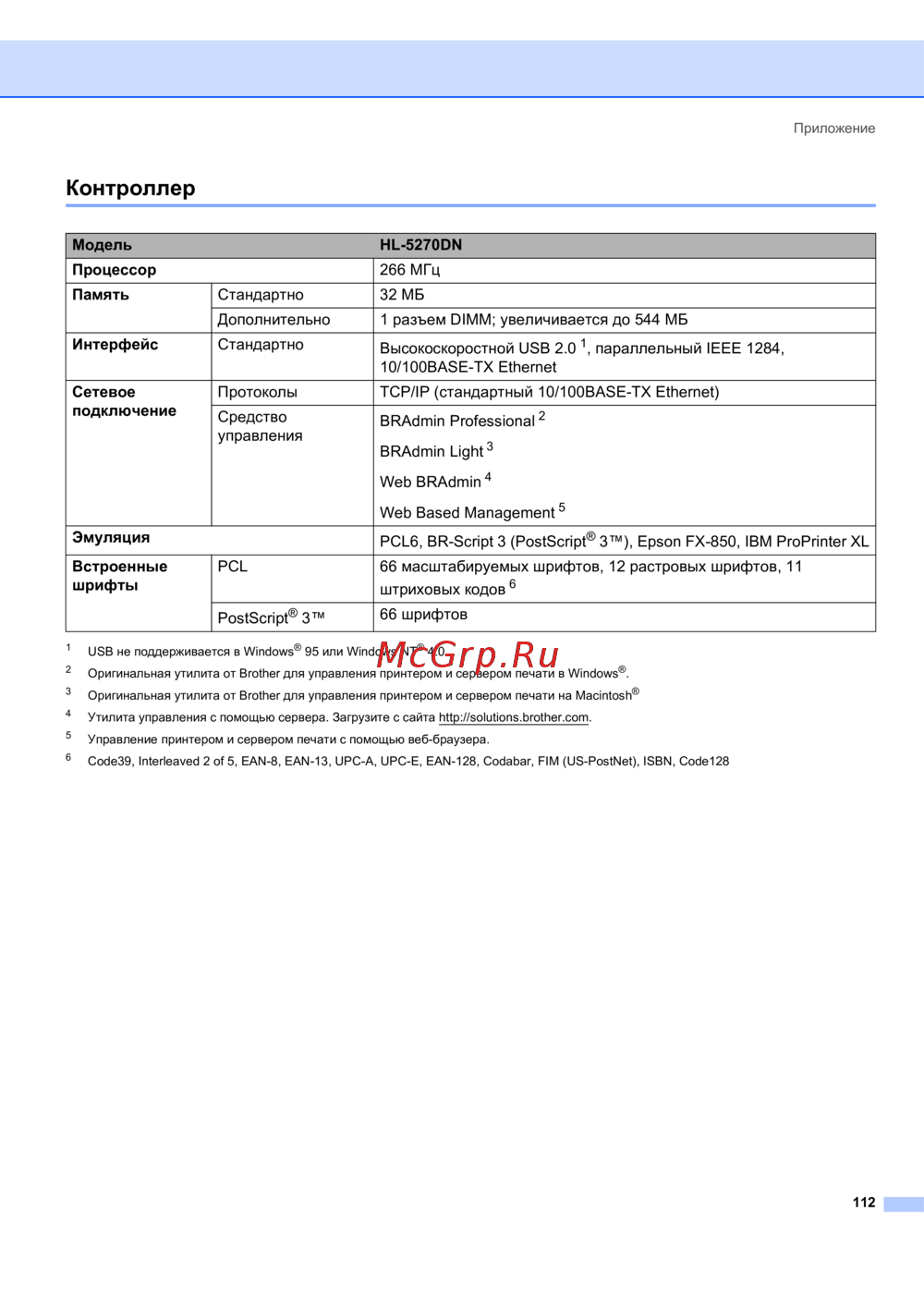

Контроллер A
1
USB не поддерживается в Windows
®
95 или Windows NT
®
4.0.
2
Оригинальная утилита от Brother для управления принтером и сервером печати в Windows
®
.
3
Оригинальная утилита от Brother для управления принтером и сервером печати на Macintosh
®
4
Утилита управления с помощью сервера. Загрузите с сайта http://solutions.brother.com.
5
Управление принтером и сервером печати с помощью веб-браузера.
6
Code39, Interleaved 2 of 5, EAN-8, EAN-13, UPC-A, UPC-E, EAN-128, Codabar, FIM (US-PostNet), ISBN, Code128
Модель HL-5270DN
Процессор 266 МГц
Память Стандартно 32 МБ
Дополнительно 1 разъем DIMM; увеличивается до 544 МБ
Интерфейс Стандартно
Высокоскоростной USB 2.0
1
, параллельный IEEE 1284,
10/100BASE-TX Ethernet
Сетевое
подключение
Протоколы TCP/IP (стандартный 10/100BASE-TX Ethernet)
Средство
управления
BRAdmin Professional
2
BRAdmin Light
3
Web BRAdmin
4
Web Based Management
5
Эмуляция
PCL6, BR-Script 3 (PostScript
®
3™), Epson FX-850, IBM ProPrinter XL
Встроенные
шрифты
PCL 66 масштабируемых шрифтов, 12 растровых шрифтов, 11
штриховых кодов
6
PostScript
®
3™
66 шрифтов
