Устранение неисправностей
94

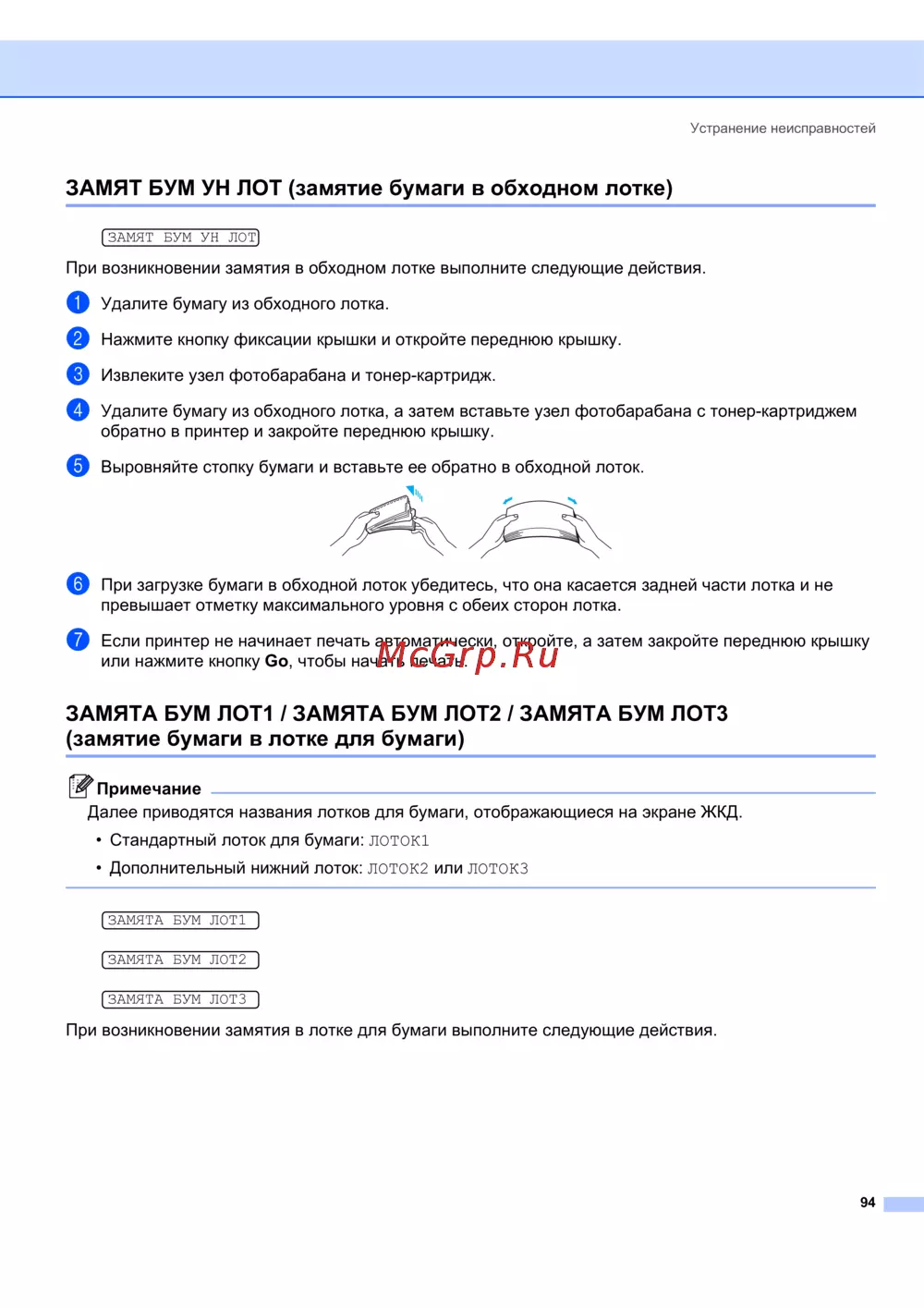

ЗАМЯТ БУМ УН ЛОТ (замятие бумаги в обходном лотке) 7
ЗАМЯТ БУМ УН ЛОТ
При возникновении замятия в обходном лотке выполните следующие действия.
a Удалите бумагу из обходного лотка.
b Нажмите кнопку фиксации крышки и откройте переднюю крышку.
c Извлеките узел фотобарабана и тонер-картридж.
d Удалите бумагу из обходного лотка, а затем вставьте узел фотобарабана с тонер-картриджем
обратно в принтер и закройте переднюю крышку.

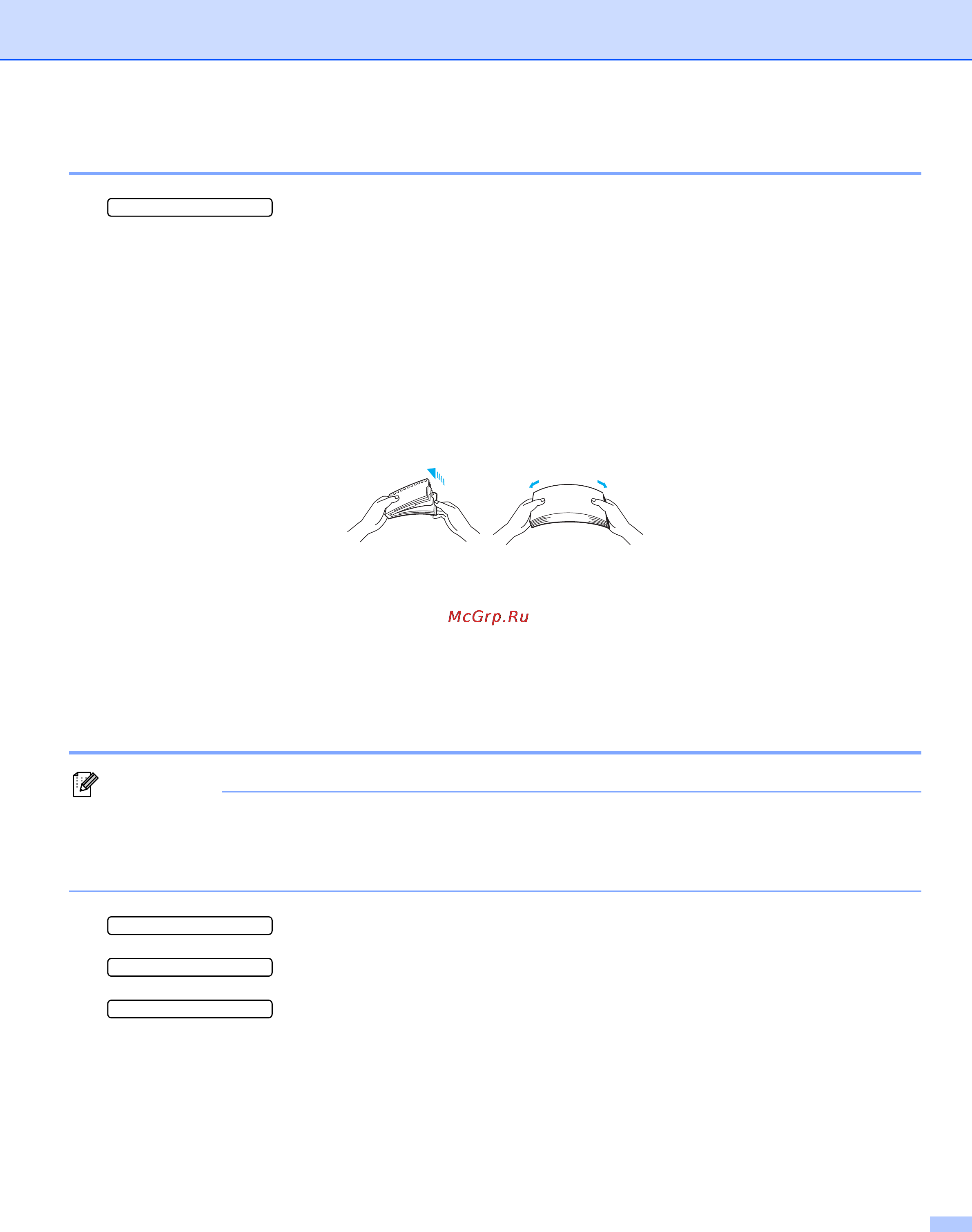

e Выровняйте стопку бумаги и вставьте ее обратно в обходной лоток.
f При загрузке бумаги в обходной лоток убедитесь, что она касается задней части лотка и не
превышает отметку максимального уровня с обеих сторон лотка.
g Если принтер не начинает печать автоматически, откройте, а затем закройте переднюю крышку
или нажмите кнопку Go, чтобы начать печать.
ЗАМЯТА БУМ ЛОТ1 / ЗАМЯТА БУМ ЛОТ2 / ЗАМЯТА БУМ ЛОТ3
(замятие бумаги в лотке для бумаги) 7
Примечание
Далее приводятся названия лотков для бумаги, отображающиеся на экране ЖКД.
• Стандартный лоток для бумаги: ЛОТОК1
• Дополнительный нижний лоток: ЛОТОК2 или ЛОТОК3
ЗАМЯТА БУМ ЛОТ1
ЗАМЯТА БУМ ЛОТ2
ЗАМЯТА БУМ ЛОТ3
При возникновении замятия в лотке для бумаги выполните следующие действия.
