Регулярное техническое обслуживание
84

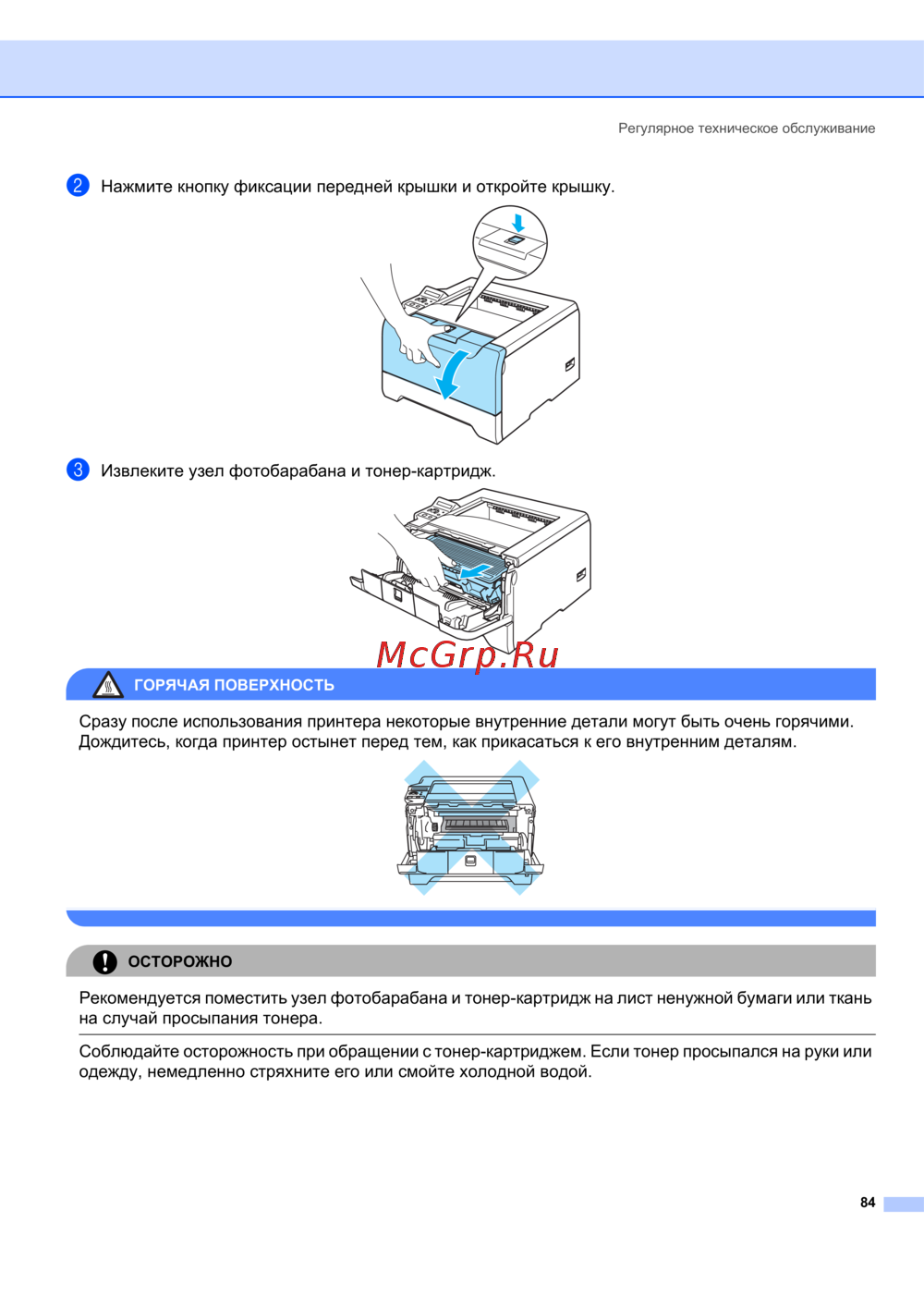

b Нажмите кнопку фиксации передней крышки и откройте крышку.
c Извлеките узел фотобарабана и тонер-картридж.
ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после использования принтера некоторые внутренние детали могут быть очень горячими.
Дождитесь, когда принтер остынет перед тем, как прикасаться к его внутренним деталям.
ОСТОРОЖНО
Рекомендуется поместить узел фотобарабана и тонер-картридж на лист ненужной бумаги или ткань
на случай просыпания тонера.
Соблюдайте осторожность при обращении с тонер-картриджем. Если тонер просыпался на руки или
одежду, немедленно стряхните его или смойте холодной водой.
