Регулярное техническое обслуживание
86
Чистка коронатора 6
Если возникают проблемы с качеством печати, очистите коронатор следующим образом.

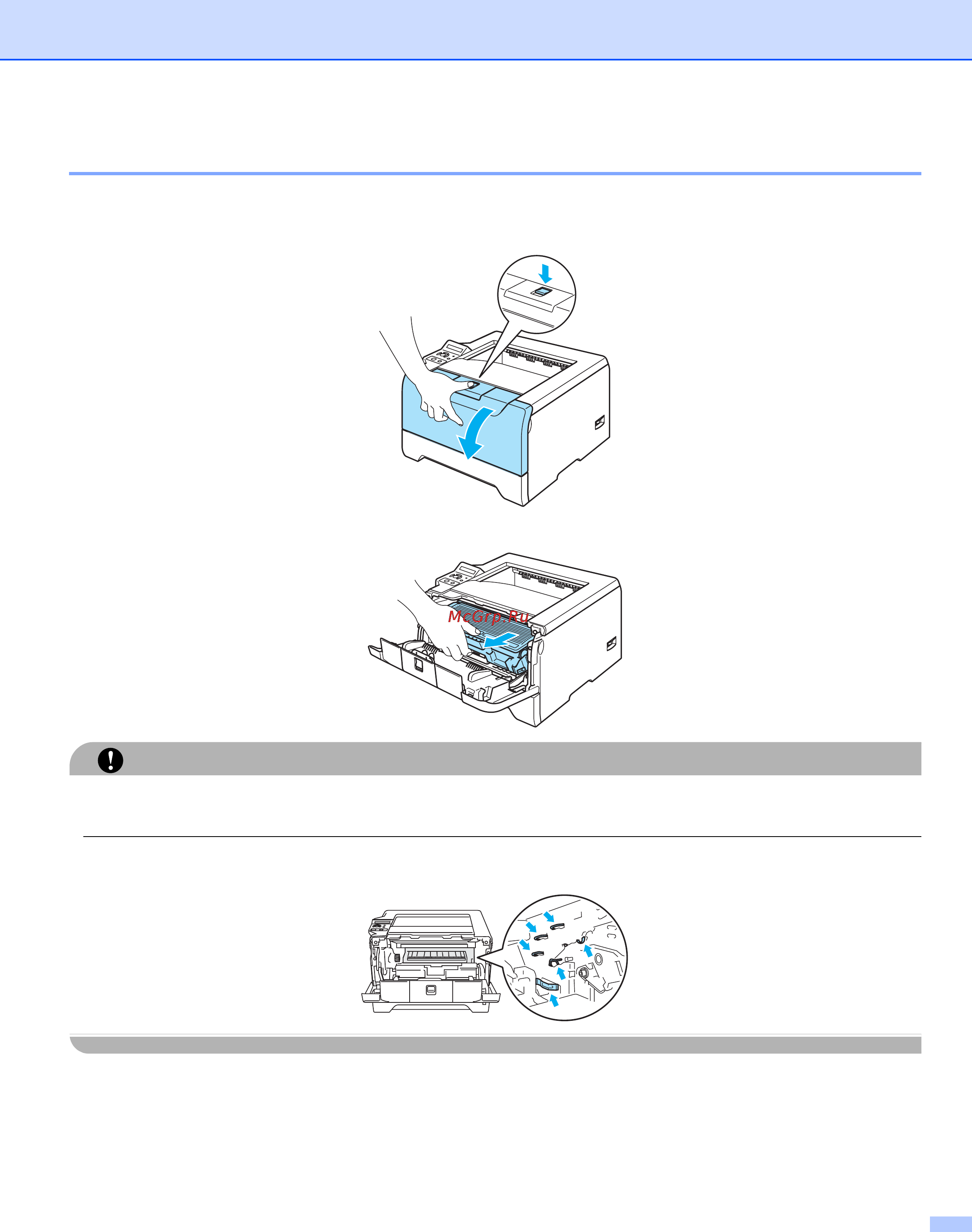

a Нажмите кнопку фиксации передней крышки и откройте крышку.
b Извлеките узел фотобарабана и тонер-картридж.
ОСТОРОЖНО
Рекомендуется поместить узел фотобарабана и тонер-картридж на лист ненужной бумаги или ткань
на случай просыпания тонера.
Во избежание повреждения принтера от статического электричества НЕ прикасайтесь к электродам,
показанным на иллюстрации.
