Дополнительные принадлежности
69
Установка дополнительной памяти 5
a Выключите питание принтера выключателем, а затем отсоедините его от сетевой розетки.
Отсоедините интерфейсный кабель от принтера.
Примечание
Перед установкой или удалением модуля DIMM обязательно выключите питание принтера.

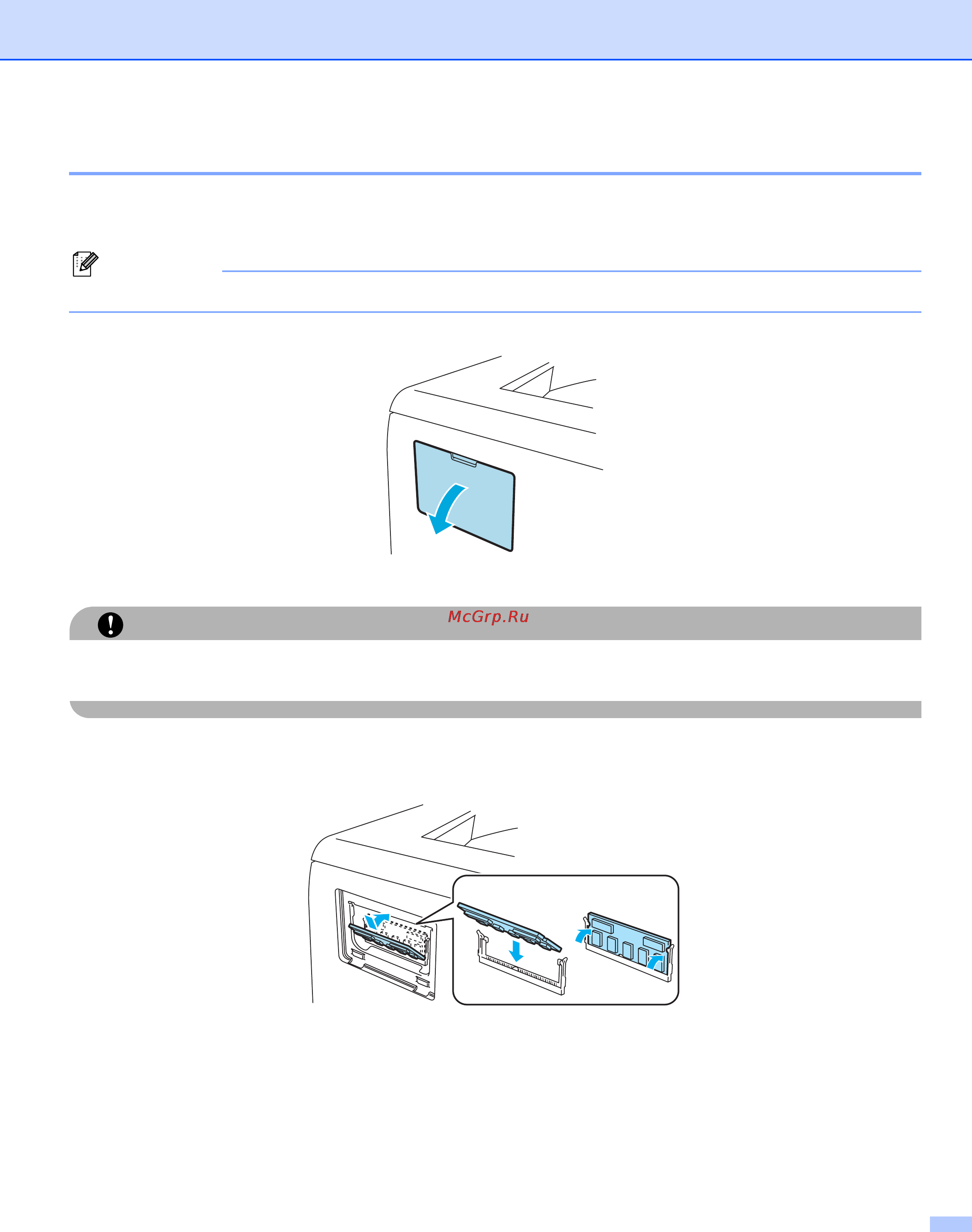

b Снимите крышку модуля DIMM.
c Распакуйте модуль DIMM и возьмите его за края.
ОСТОРОЖНО
Во избежание повреждения принтера от статического электричества НЕ прикасайтесь к
микросхемам памяти или к поверхности платы.
d Удерживая модуль DIMM за края, совместите выемки на модуле DIMM с выступами на гнезде.
Вставьте модуль DIMM под углом (1), затем наклоняйте противоположный конец модуля к
интерфейсной плате, пока он не встанет на место со щелчком (2).
1
2
