Brother HL-5270DN [81/144] Замена тонер картриджа
![Brother HL-5270DN [81/144] Замена тонер картриджа](/views2/1118226/page81/bg51.png)

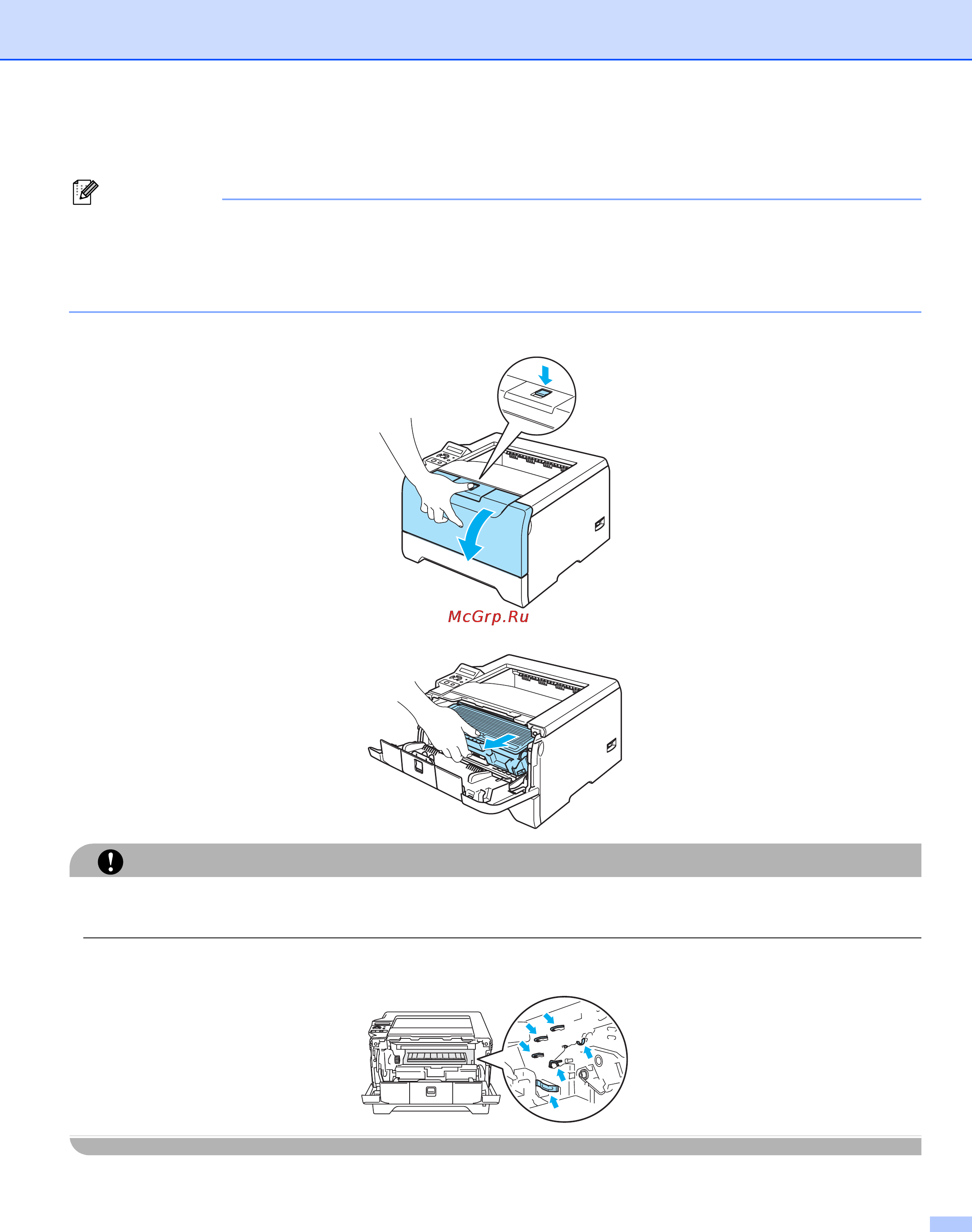

Регулярное техническое обслуживание
73
Замена тонер-картриджа 6
Примечание
• Чтобы обеспечить высокое качество печати, рекомендуется использовать только оригинальные
тонер-картриджи компании Brother. По вопросам приобретения тонер-картриджей обращайтесь к
дилеру, у которого был приобретен принтер, или в службу работы с клиентами Brother.
• При замене тонер-картриджа рекомендуется чистить принтер. См. Чистка на стр. 82.
a Нажмите кнопку фиксации передней крышки и откройте крышку.
b Извлеките узел фотобарабана и тонер-картридж.
ОСТОРОЖНО
Рекомендуется поместить узел фотобарабана и тонер-картридж на лист ненужной бумаги или ткань
на случай просыпания тонера.
Во избежание повреждения принтера от статического электричества НЕ прикасайтесь к электродам,
показанным на иллюстрации.
