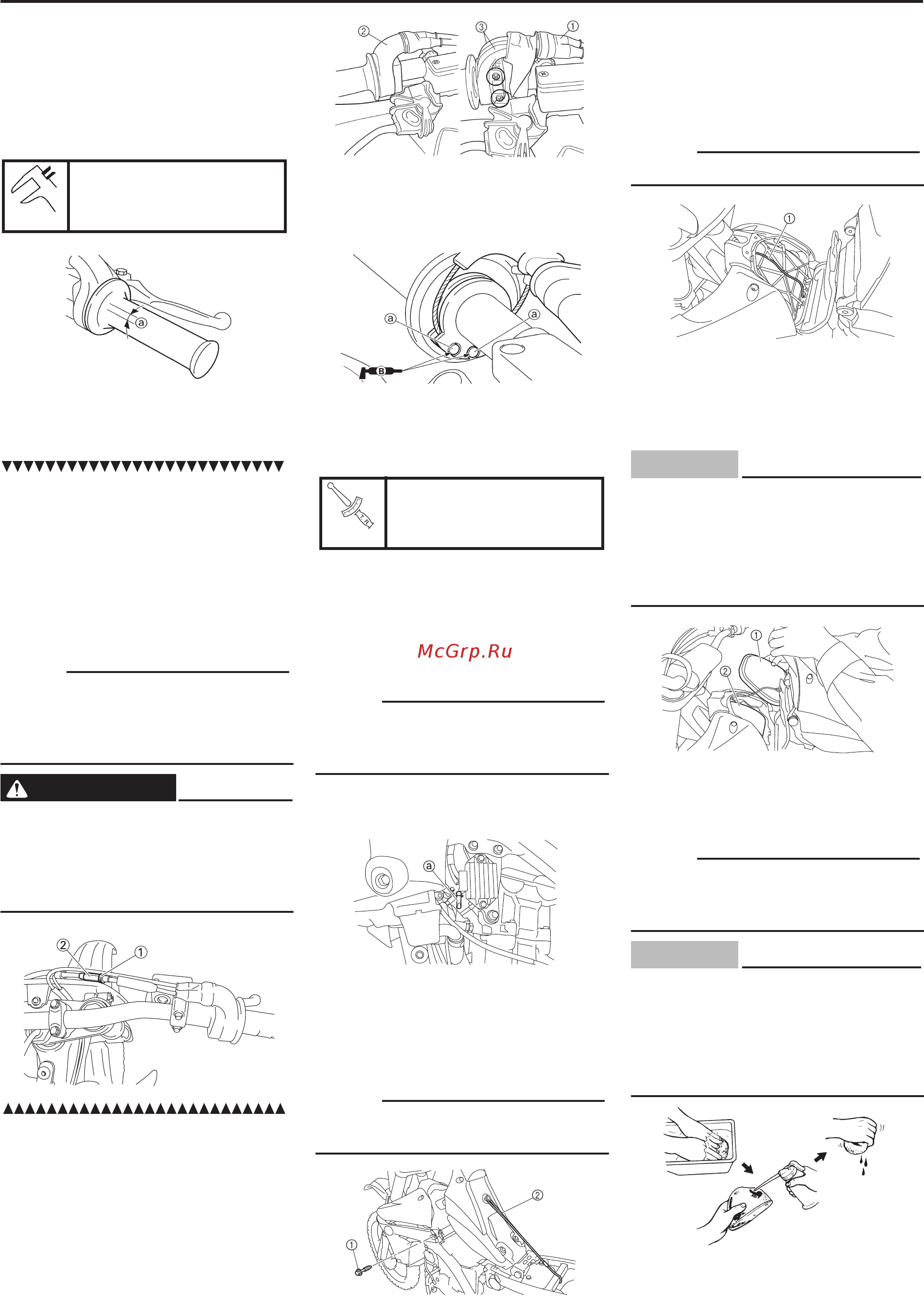

Yamaha YZ450F (2012) [25/38] Двигатель

1-17

РЕГУЛИРОВКА ТРОСА ПРИВОДА

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

1. Проверить:

• Свободный ход рукоятки аксе-

лератора а

Не соответствует штатному →

Отрегулировать.

Свободный ход рукоят-

ки акселератора а:

3 - 5 мм

2. Отрегулировать:

• Свободный ход рукоятки аксе-

лератора

Свободный ход рукоятки акселе-

ратора, регулировка:

a Сместите крышку регулятора.

b Ослабьте контргайку 1.

c Поворачивайте регулятор 2 до тех

пор, пока величина свободного

хода не придет в норму.

d Затяните контргайку.

СОВЕТ:

Перед регулировкой свободного хода

троса привода дроссельной заслонки

необходимо отрегулировать частоту

холостого хода двигателя.

ПРЕДУПРЕЖДЕНИЕ

После окончания регулировки по-

верните руль вправо-влево, что-

бы убедиться в том, что частота

холостого хода при этом остается

неизменной.

СМАЗКА ТРОСА ПРИВОДА ДРОС-

СЕЛЬНОЙ ЗАСЛОНКИ

1. Снять:

• Крышка (колпачок троса дрос-

сельной заслонки) 1

• Крышка (колпачок рукоятки) 2

• Крышка рукоятки акселератора 3

2. Нанести:

• Смазку на основе лития на ко-

нец троса привода дроссель-

ной заслонки а.

3. Установить:

• Крышка рукоятки акселератора

• Винт (колпачок троса дрос-

сельной заслонки)

Винт (колпачок троса

дроссельной заслонки):

4 Нм

• Крышка (колпачок рукоятки)

• Крышка (колпачок троса дрос-

сельной заслонки)

ПРОВЕРКА СЛИВНОГО ШЛАНГА

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

СОВЕТ:

Слейте воду, оставшуюся в обкладке

дросселя, после мытья мотоцикла

или поездки под дождем.

1. Слейте воду, подняв плоскую ниж-

нюю часть сливного шланга а.

ОЧИСТКА ВОЗДУХООЧИСТИТЕЛЯ

1. Снять:

• Сиденье

Снять болт топливного бака 1 (пе-

редний) и поднять топливный бак.

СОВЕТ:

Удерживайте бак на месте посредс-

твом троса для поддержки бака 2.

3. Снимите:

• Крепежный болт крышки возду-

хоочистителя

4. Ослабьте и снимите держатель 1

и поднимите крышку воздухоочи-

стителя.

СОВЕТ:

Удерживайте крышку держателем 1.

5. Снимите:

• Направляющую воздухоочисти-

теля

• Фильтрующий элемент возду-

хоочистителя 1

ПРИМЕЧАНИЕ

Не снимайте тонкий лист 2, рас-

положенный под фильтрующим

элементом, поскольку он предна-

значен для предотвращения по-

падания посторонних материалов

в дроссель.

6. Очистите:

• Фильтрующий элемент

Промойте его очистителем.

СОВЕТ:

После очистки удалите излишки очи-

стителя, выжав фильтрующий эле-

мент.

ПРИМЕЧАНИЕ

• Не перекручивайте фильтрую-

щий элемент при выжимании.

• Наличие в фильтрующем эле-

менте чрезмерного количества

растворителя может привести к

затрудненному пуску.

7. Осмотр:

• Фильтрующий элемент возду-

хоочистителя

Повреждения → Заменить.

ДВИГАТЕЛЬ
