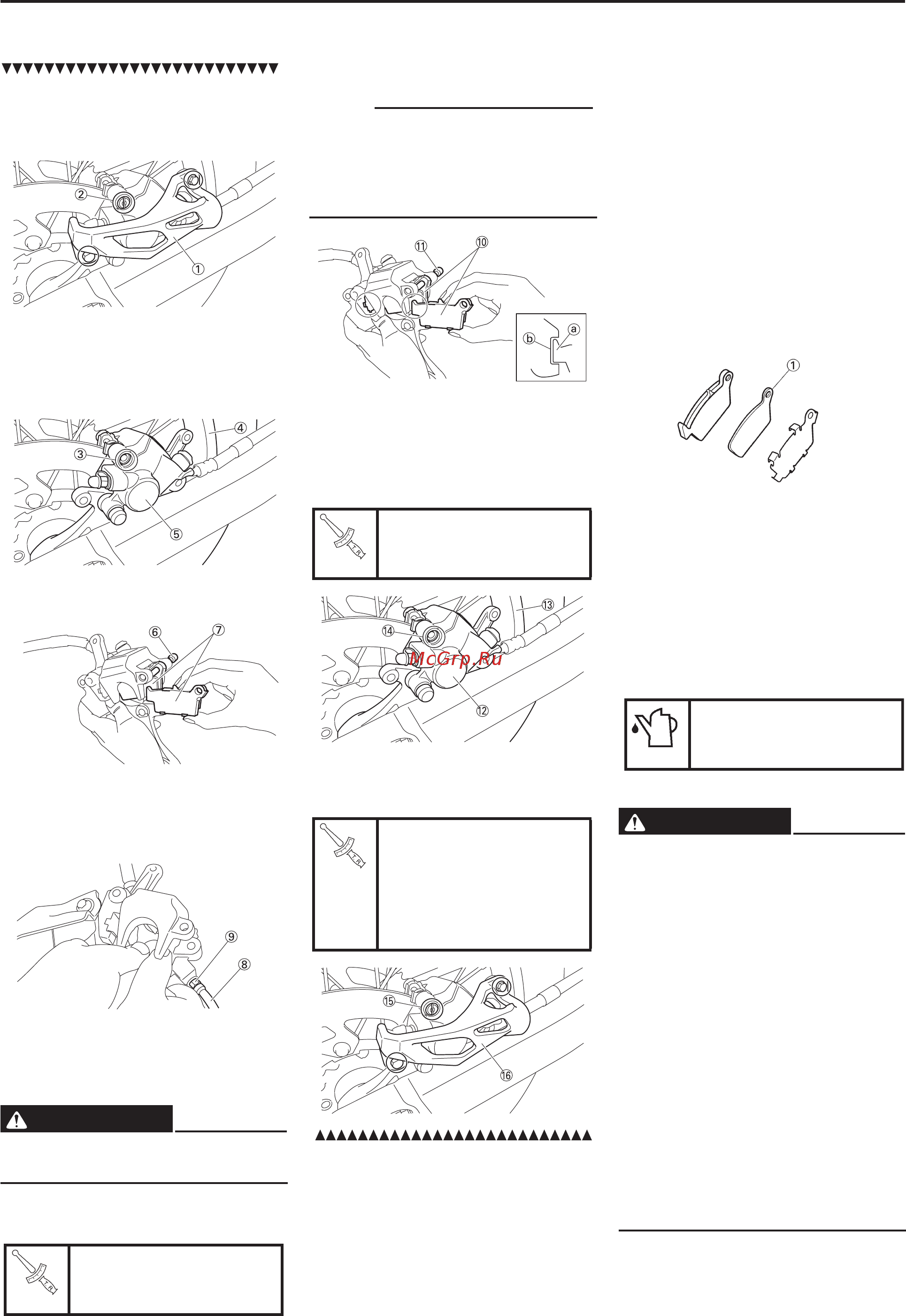

2. Заменить:
• Тормозную накладку
Порядок замены тормозной на-
кладки:
a Снимите защиту 1 и пробку штиф-
та накладки 2.
b Ослабьте штифт накладки 3 .
c Снимите заднее колесо 4 и тор-
мозную скобу 5.
См. раздел «ПЕРЕДНЕЕ КОЛЕСО И
ЗАДНЕЕ КОЛЕСО» ГЛАВЫ 5.
d Снимите штифт накладки 6 и тор-
мозные накладки 7.
e Подсоедините прозрачный шланг
8 к винту стравливания давления
9 и установите с другого его конца
подходящую емкость.
f Открутите винт отверстия для
стравливания воздуха и позвольте
поршню тормозной скобы дойти
до упора.
ПРЕДУПРЕЖДЕНИЕ
Запрещается повторно использо-
вать слитую тормозную жидкость.
g Надежно затяните винт стравли-
вания давления.
Винт отверстия для
стравливания воздуха:
6 Нм
h Установите на место штифт на-
кладки 11 и тормозные накладки
10.
СОВЕТ:
• Установите тормозные накладки
так, чтобы выступ а попадал в углу-
бление b тормозной скобы.
• Временно затяните штифт на-
кладки.
i Установите на место тормозную
скобу 12 и заднее колесо 13.
См. раздел «ПЕРЕДНЕЕ КОЛЕСО И
ЗАДНЕЕ КОЛЕСО» ГЛАВЫ 5.
j Затяните штифт накладки 14.
Штифт накладки:
18 Нм
k Установите защиту 16 и пробку
штифта накладки 15.
Пробка штифта на-
кладки:
2 Нм
Болт (протектор):
7 Нм
3. Осмотр:
• *Уровень тормозной жидкости
См. раздел «ПРОВЕРКА УРОВ-
НЯ ТОРМОЗНОЙ ЖИДКОСТИ».
4. Проверить:
• Функционирование педали
тормоза
Ощущение мягкости или ват-
ности → Прокачать тормозную
систему.
См. раздел «ПРОКАЧКА ТОР-
МОЗОВ».
ПРОВЕРКА ИЗОЛЯЦИИ ЗАДНИХ
ТОРМОЗНЫХ НАКЛАДОК
1. Снять:
• Тормозную накладку
См. раздел «ПРОВЕРКА СО-
СТОЯНИЯ И ЗАМЕНА ЗАДНИХ
ТОРМОЗНЫХ НАКЛАДОК».
2. Осмотр:
• Изоляция задних тормозных
накладок 1
Повреждена → Заменить.
ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ
ЖИДКОСТИ
1. Установите верхнюю часть рабо-
чего цилиндра тормозной систе-
мы (тормозной бачок) в горизон-
тальное положение.
2. Осмотр:
• Уровень тормозной жидкости
Уровень жидкости низкий →
Долить тормозную жидкость.
Рекомендованная тор-
мозная жидкость:
DOT 4
ПРЕДУПРЕЖДЕНИЕ
• Используйте тормозную жид-
кость только рекомендован-
ного типа, в противном случае
возможно ухудшение эффек-
тивности тормозной системы.
• При перезаправке используйте
тормозную жидкость того же
типа, смешивание жидкостей
разных типов может привести
к ухудшению эффективности
тормозной системы.
• Во время заливки не допу-
скайте попадания в рабочий
цилиндр воды или каких-либо
примесей
• Всегда немедленно вытирай-
те пролившуюся жидкость во
избежание повреждения окра-
шенных поверхностей и пла-
стиковых деталей.
