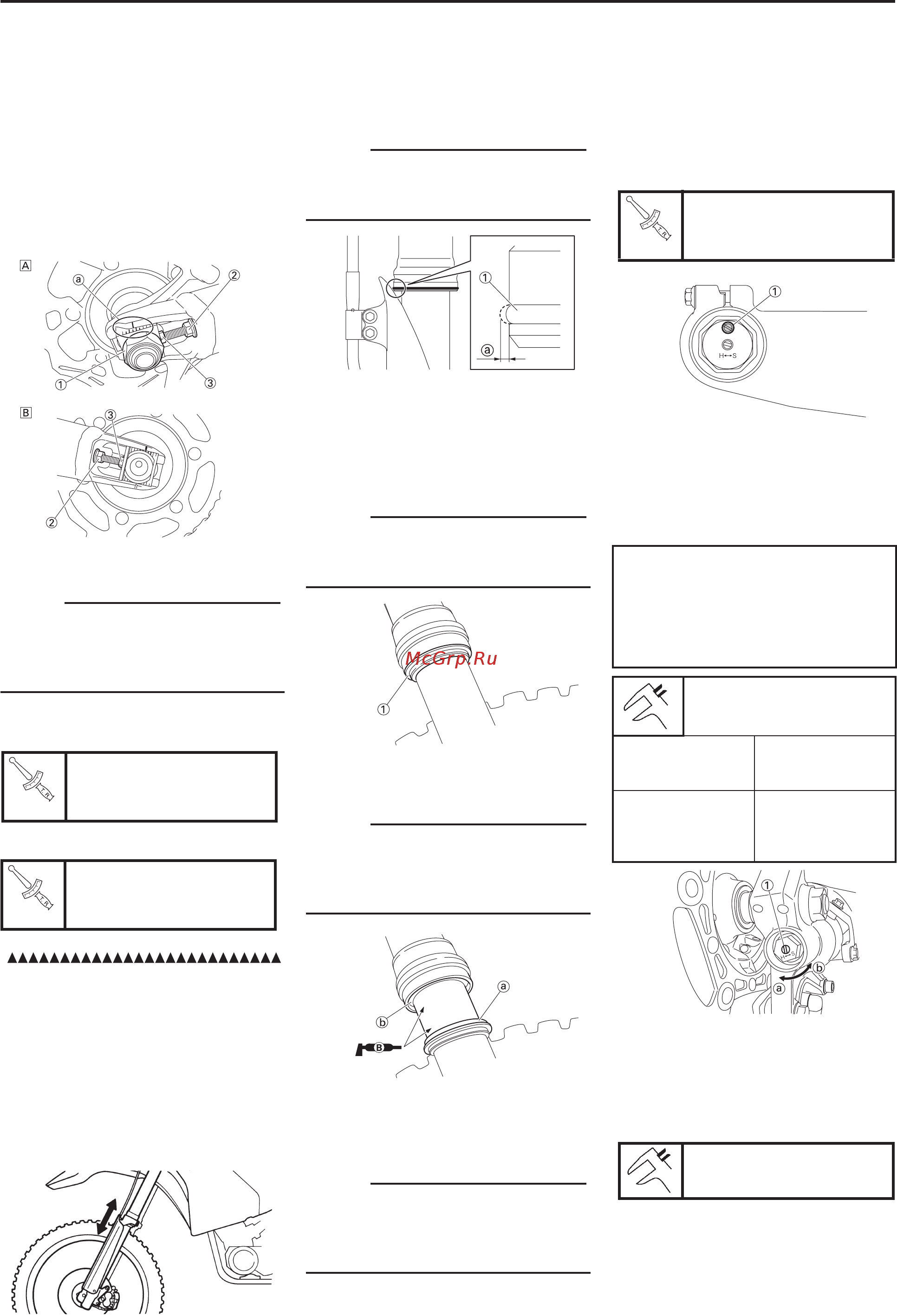

1-24
c Для соблюдения правильности по-
ложения задней оси поворачивай-
те каждый регулятор на одинако-
вую величину. (На регуляторе цепи
с каждой стороны предусмотрены
метки а).
ПРИМЕЧАНИЕ:
Недо-
статочное натяжение цепи при-
ведет к повышению нагрузки
на двигатель и иные основные
компоненты, поэтому следите
за тем, чтобы прогиб цепи на-
ходился в штатных пределах.
А Правый
В Левый
СОВЕТ:
Поворачивайте регулятор таким об-
разом, чтобы цепь оказалась на од-
ной линии с задней звездочкой, если
смотреть сзади.
d Нажимая на приводную цепь, за-
тяните осевую гайку.
Гайка оси:
135 Нм
e Затяните контргайки.
Контргайка:
21 Нм
ОСМОТР ПЕРЕДНЕЙ ВИЛКИ
1. Осмотр:
• Плавность работы передней
вилки
Поработайте передним тор-
мозом и покачайте вверх-вниз
переднюю вилку.
Неплавная работа/протечки
масла → Отремонтировать или
заменить.
ОСМОТР НАПРАВЛЯЮЩЕЙ ПРО-
ТЕКТОРА ПЕРЕДНЕЙ ВИЛКИ
1. Осмотрите:
• Направляющая протектора 1
Не соответствует штатной →
Заменить.
СОВЕТ:
Направляющая протектора выходит
из строя, когда она снашивается до
высоты а внешней окружности трубы.
ОЧИСТКА САЛЬНИКА И ПЫЛЬНИ-
КА ПЕРЕДНЕЙ ВИЛКИ
1. Снять:
• Защита
• Пыльник 1
СОВЕТ:
Используйте отвертку с тонким жа-
лом, стараясь не повредить внутрен-
нюю трубу вилки и пыльник.
2. Очистите:
• Пыльник а
• Сальник b
СОВЕТ:
• Очищайте пыльник и сальник по-
сле каждого заезда.
• Нанесите на внутреннюю трубу
смазку на литиевой основе.
СТРАВЛИВАНИЕ ВНУТРЕННЕГО
ДАВЛЕНИЯ ПЕРЕДНЕЙ ВИЛКИ
СОВЕТ:
Внутреннее давление передней вил-
ки необходимо уменьшить, если во
время движения первичный ход втул-
ки слишком жесткий.
1. Вывесьте переднее колесо, рас-
положив под двигателем подходя-
щую подставку.
2. Открутите винт стравливания дав-
ления 1 и стравите внутреннее
давление передней вилки.
3. Установить:
• Винт стравливания давления
Винт стравливания
давления:
1 Нм
РЕГУЛИРОВКА ДЕМПФИРУЮЩЕ-
ГО УСИЛИЯ ОТБОЯ ПЕРЕДНЕЙ
ВИЛКИ
1. Отрегулируйте:
• Демпфирующее усилие отбоя
Вращением регулятора 1.
Жестче а → Увеличить демпфи-
рующее усилие отбоя. (Вкру-
чиванием регулятора 1).
Мягче b → Уменьшить демпфи-
рующее усилие отбоя. (Вы-
кручиванием регулятора 1).
Диапазон регулировки
Максимально
допустимая для
эксплуатации
Минимально
допустимая для
эксплуатации
В полностью
вкрученном поло-
жении
Выкрутить на 20
щелчков (из мак-
симально жестко-
го положения)
• НОМИНАЛЬНОЕ ПОЛОЖЕНИЕ РЕ-
ГУЛИРОВКИ:
Это положение, находящееся в
определенном количестве щелч-
ков от максимально жесткого по-
ложения
Номинальное положение
регулировки:
10 щелчков
ШАССИ
