Yamaha YZ450F (2012) [31/38] Шасси

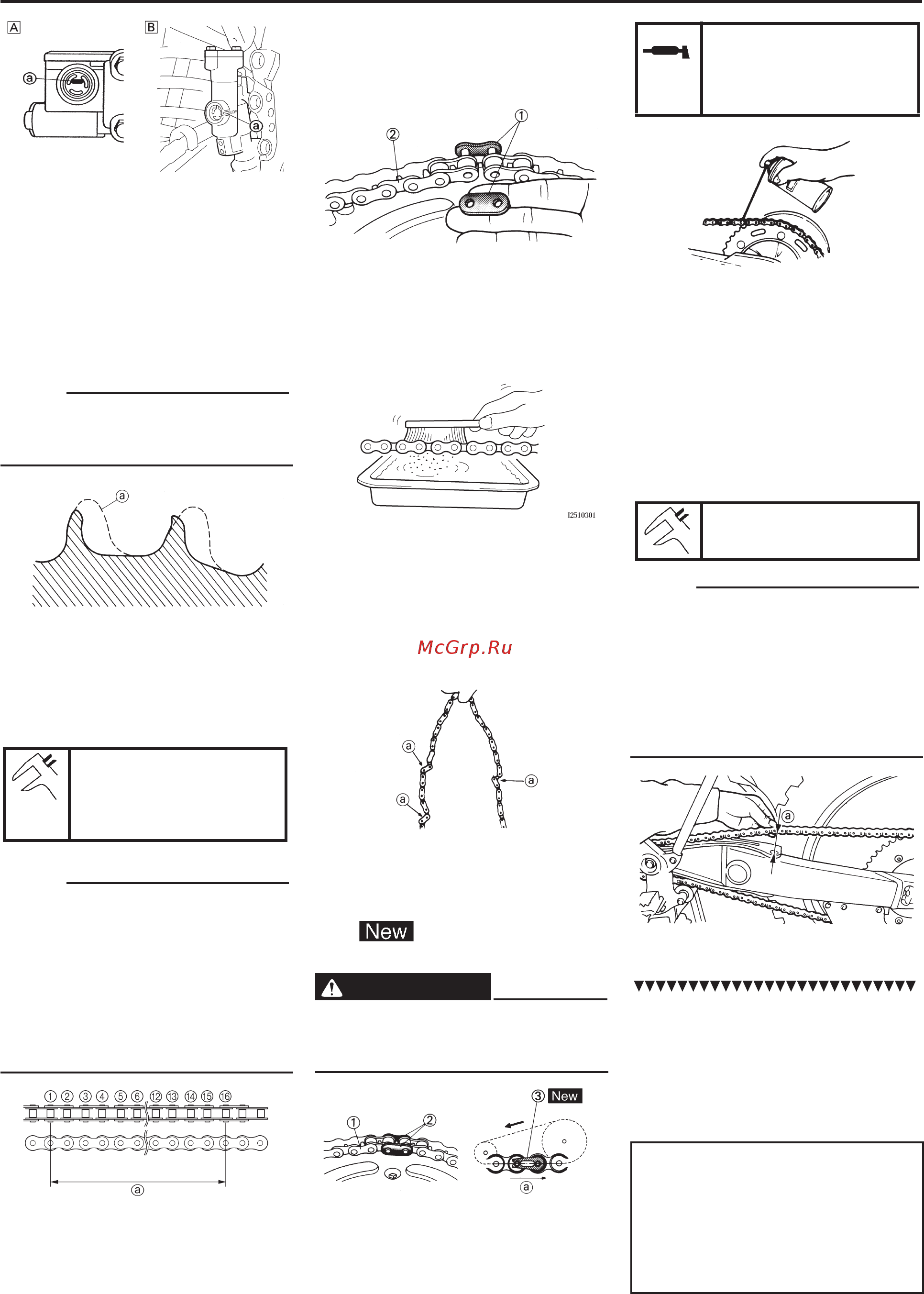

![Yamaha YZ450F (2012) [31/38] Шасси](/views2/1121715/page31/bg1f.png)
1-23
a Низкий уровень
A Передний
B Задний
ОСМОТР ЗВЕЗДОЧКИ
1. Осмотр:
• Зубья звездочки а
Чрезмерный износ → Заме-
нить.
СОВЕТ:
Заменить ведущую звездочку, звез-
дочку заднего колеса и приводную
цепь в комплекте.
ОСМОТР ПРИВОДНОЙ ЦЕПИ
1. Измерить:
• Длина приводной цепи (15 зве-
ньев) а
Не соответствует штатной →
Заменить.
Длина цепи (15 звень-
ев):
<Минимальная дли-
на>: 242,9 мм
СОВЕТ:
• При измерении приводной цепи
для увеличения натяжения необ-
ходимо нажать на приводную цепь
сверху.
• Длина измеряется между ролика-
ми 1 и 16 приводной цепи как по-
казано на рисунке.
• Измерения производятся в двух-
трех местах.
2. Снять:
• Чека соединительного звена
• Соединение 1
• Приводная цепь 2
3. Очистите:
• Приводная цепь
Поместите цепь в керосин и
удалите грязь. Затем извлеките
приводную цепь из керосина и
просушите ее.
4. Проверить:
• Гибкость приводной цепи а
Проведите очистку и смазку
цепи, после чего поднимите ее
как показано на рисунке.
Эластичность цепи нарушена
→Заменить цепь.
5. Установить:
• Приводная цепь 1
• Соединение 2
• Чека соединительного звена 3
(НОВАЯ)
ПРЕДУПРЕЖДЕНИЕ
При установке ориентируйте чеку
соединительного звена как пока-
зано на рисунке.
а Направление вращения
6. Смазать:
• Приводная цепь
Смазка для приводных
цепей: Моторное масло
SAE 10W-40 либо подхо-
дящая смазка для при-
водных цепей
РЕГУЛИРОВКА НАТЯЖЕНИЯ ПРИ-
ВОДНОЙ ЦЕПИ
1. Вывесьте заднее колесо, располо-
жив под двигателем подходящую
подставку.
2. Проверить:
• Прогиб приводной цепи а
Над болтом крепления защиты
цепи.
Не соответствует штатной →
Отрегулировать.
Прогиб приводной цепи:
50-60 мм
СОВЕТ:
Перед проверкой/регулировкой на-
тяжения приводной цепи необходимо
провернуть заднее колесо несколько
раз, каждый раз проверяя натяжение,
чтобы определить наиболее сильное
натяжение. Проверка/регулировка
натяжения приводной цепи произво-
дятся именно в этом положении.
3. Отрегулируйте:
• Прогиб приводной цепи
Порядок регулировки прогиба
приводной цепи:
a Ослабьте осевую гайку 1 и контр-
гайки 2 .
b Поворачивая регуляторы 3, отре-
гулируйте прогиб цепи.
Для затяжки → Повернуть ре-
гулятор 3 против часовой
стрелки.
Для ослабления → Повернуть
регулятор 3 по часовой
стрелке и переместить коле-
со вперед.
ШАССИ
