1-21
с Затяните контргайку.
Контргайка:
6 Нм
ПРЕДУПРЕЖДЕНИЕ
Затяните контргайку надлежащим
образом, в противном случае эф-
фективность тормозной системы
может снизиться.

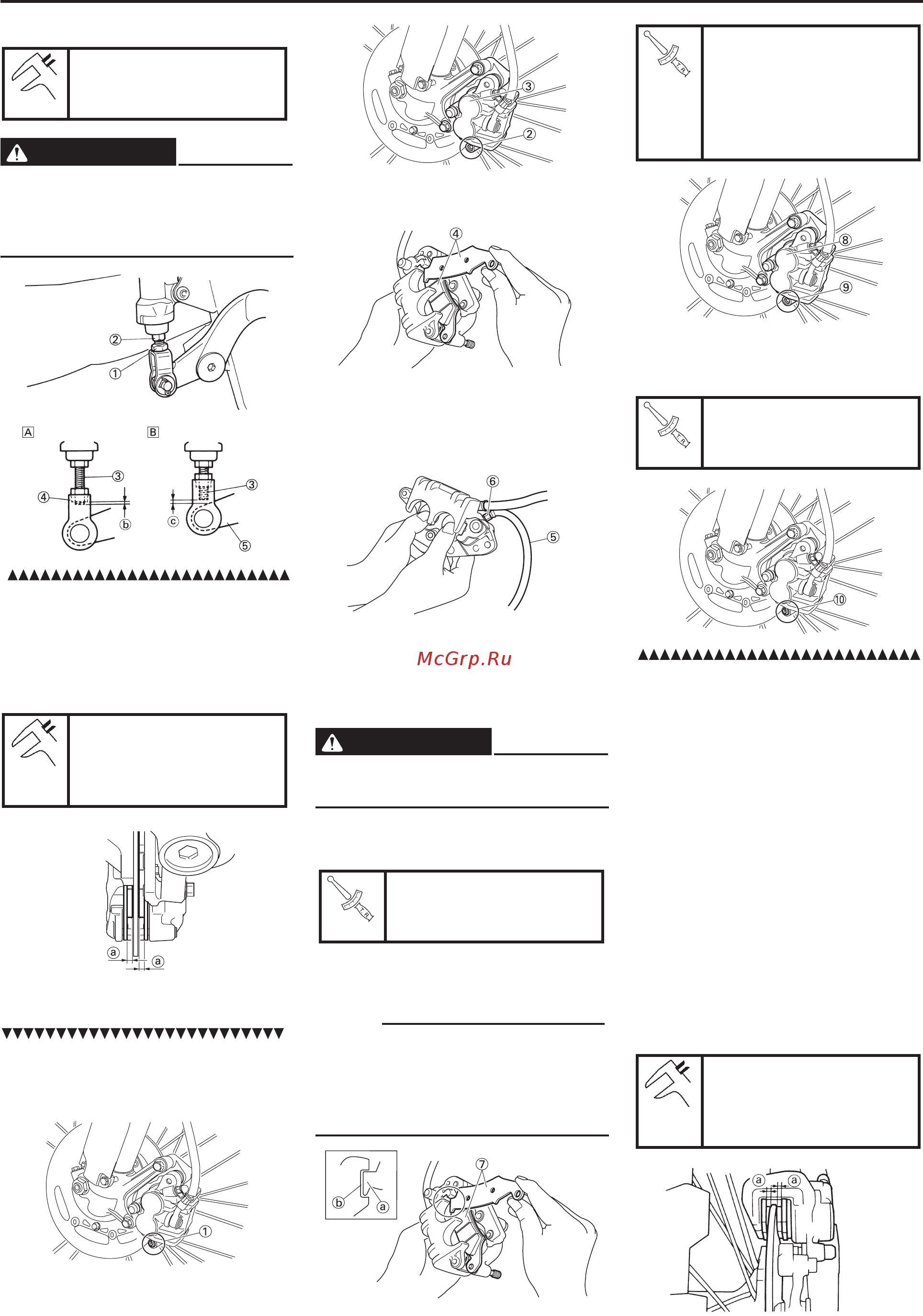

ОСМОТР И ЗАМЕНА ПЕРЕДНИХ
ТОРМОЗНЫХ НАКЛАДОК
1. Осмотр:
• Толщина тормозной накладки а
Не соответствует штатной →
Заменить весь комплект
Толщина тормозной на-
кладки: 4,4 мм
<Минимальная толщина >:
1,0 мм
2. Заменить:
• Тормозную накладку
Порядок замены тормозной на-
кладки:
a Снимите пробку штифта накладки 1
b Ослабьте штифт накладки 3.
c Извлеките тормозную скобу 3 из
передней вилки.
d Снимите штифт накладки и тор-
мозные накладки 4.
e Подсоедините прозрачный шланг
5 к винту стравливания давления
6 и установите с его другого конца
подходящую емкость.
f Открутите винт отверстия для
стравливания воздуха и позвольте
поршню тормозной скобы дойти
до упора.
ПРЕДУПРЕЖДЕНИЕ
Запрещается повторно использо-
вать слитую тормозную жидкость.
g Надежно затяните винт стравли-
вания давления.
Винт отверстия для
стравливания воздуха:
6 Нм
h Установите на место штифт на-
кладки и тормозные накладки 7.
СОВЕТ:
• Установите тормозные накладки
так, чтобы выступ а попадал в углу-
бление b тормозной скобы.
• Временно затяните штифт на-
кладки.
i
Установите на место тормозную ско-
бу 8 и затяните болты накладки 9.
Болт (тормозная ско-
ба):
28 Нм
Штифт накладки:
18 Нм
j Установите на место пробку штиф-
та накладки 10.
Пробка штифта на-
кладки:
2 Нм
3. Осмотр:
• Уровень тормозной жидкости
См. раздел «ПРОВЕРКА УРОВ-
НЯ ТОРМОЗНОЙ ЖИДКОСТИ».
4. Проверить:
• Функционирование рычага тор-
моза
Ощущение мягкости или ват-
ности → Прокачать тормозную
систему.
См. раздел «ПРОКАЧКА ТОР-
МОЗОВ».
ОСМОТР И ЗАМЕНА ЗАДНИХ ТОР-
МОЗНЫХ НАКЛАДОК
1. Осмотр:
• Толщина тормозной накладки а
Не соответствует штатной →
Заменить весь комплект.
Толщина тормозной на-
кладки: 6,4 мм
<Минимальная толщи-
на>: 1,0 мм
ШАССИ
