18
8-36

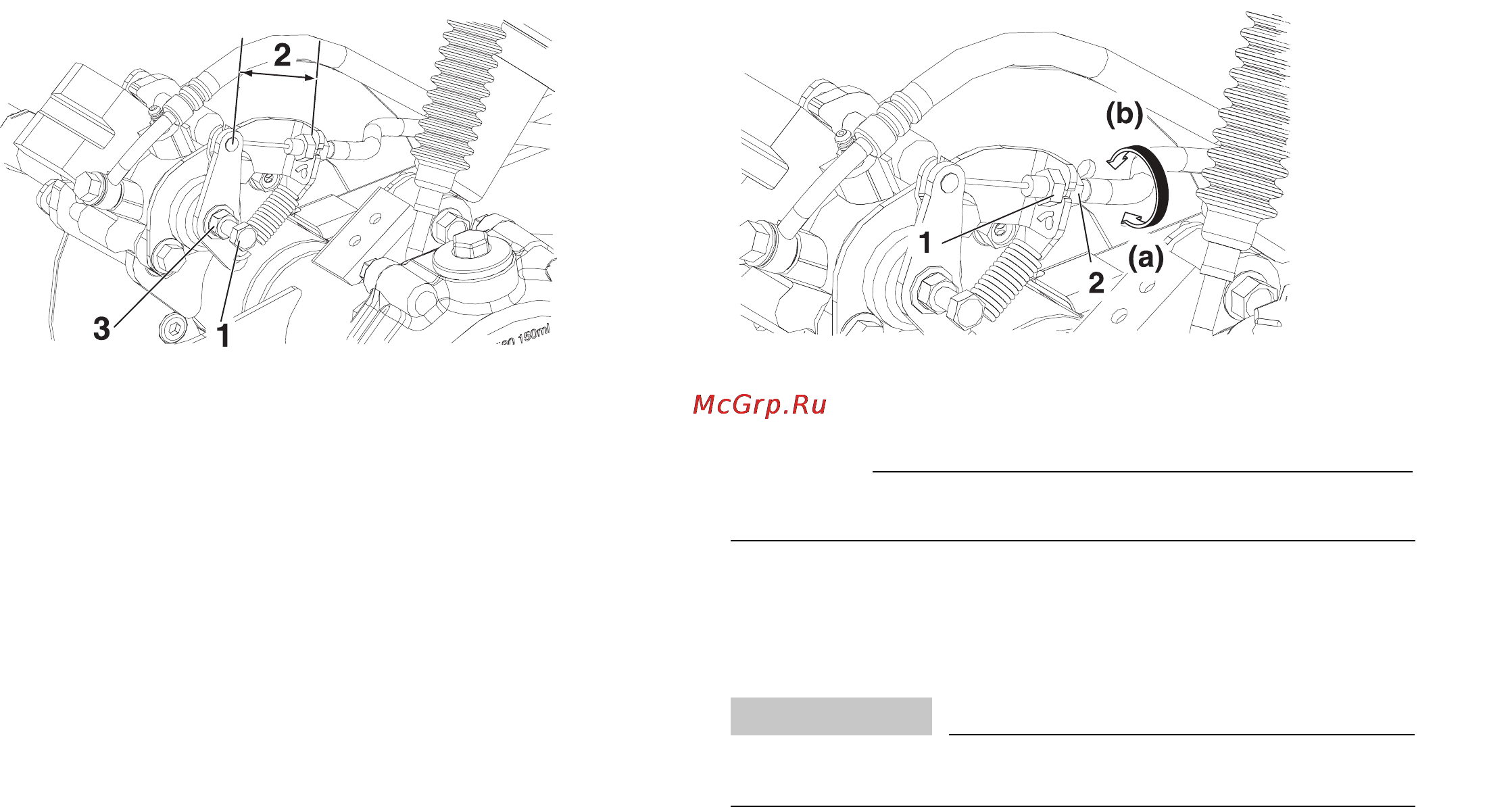

1. Регулировочный болт
2. Длина троса «А»
3. Контргайка
1. Освободите стояночный тормоз, переместив рычаг стояночного тор-
моза влево.
2. Полностью освободите контргайку и регулировочный болт, располо-
женные на суппорте заднего тормоза.
3. Ослабьте контргайку троса тормоза.
4. Поверните регулировочную гайку троса тормоза в направлении (а),
чтобы увеличить длину троса, и в направлении (b), чтобы ее умень-
шить.
1. Контргайка
2. Регулировочная гайка
ПРИМЕЧАНИЕ.
Если установить указанную длину троса не удается, обратитесь к дилеру
компании Yamaha.
5. Затяните контргайку троса тормоза.
6. Затяните регулировочный болт, расположенный на суппорте заднего
тормоза, до упора, затем отверните его на 1/8 оборота и затяните кон-
тргайку с установленным моментом затяжки.
ПРЕДУПРЕЖДЕНИЕ
Затягивая контргайку, удерживайте регулировочный болт гаечным клю-
чом, чтобы он не вращался вместе с контргайкой.
