(См. с. 8-29). ПРЕДОСТЕРЕЖЕНИЕ! Неправильная регулировка ограни-
чителя скорости и механизма дроссельной заслонки может вызвать
повреждение управляющего троса дросселя или неправильную работу
дроссельной заслонки. Вы можете потерять управление, что может при-
вести к несчастному случаю.

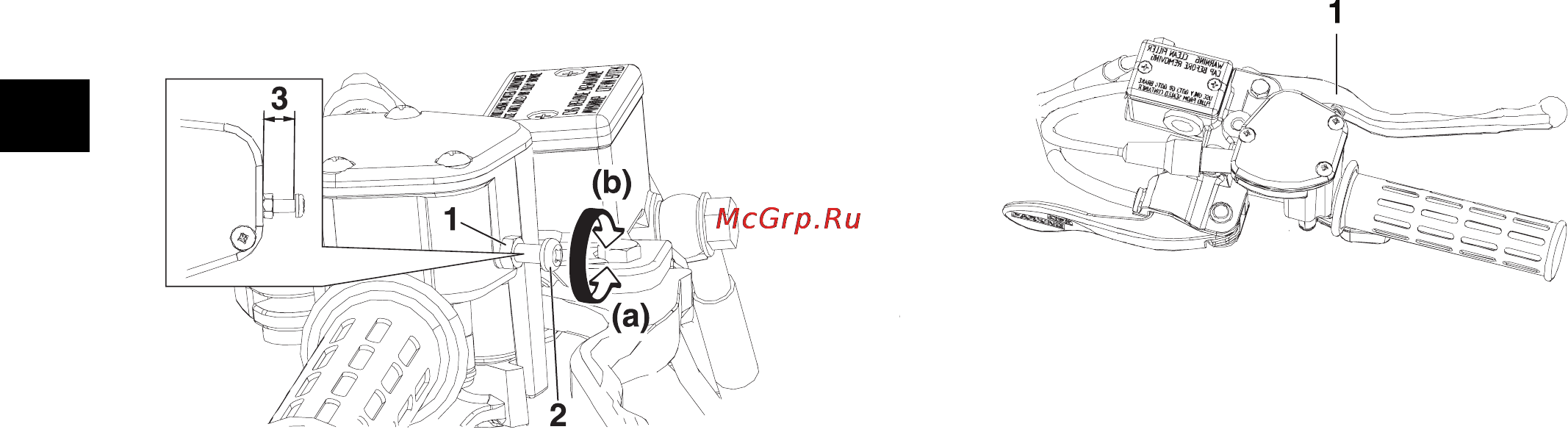

1. Контргайка
2. Регулировочный винт
3. Не более 12 мм
3. Затяните контргайку.
Рычаг переднего тормоза
Рычаг тормоза расположен на руле справа. Для использования переднего
тормоза прижмите рычаг к рукоятке.
1. Рычаг переднего тормоза
Педаль тормоза и рычаг заднего тормоза
Педаль тормоза расположена на мотовездеходе справа, а рычаг задне-
го тормоза – на левой стороне руля. Для использования заднего тормоза
прижмите рычаг заднего тормоза к рукоятке или нажмите на педаль.
