ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры
Габаритная длина:
1895 мм
Габаритная ширина:
1069 мм
Габаритная высота:
1124 мм
Высота сиденья:
794 мм
Колесная база:
1199 мм
Дорожный просвет:
137 мм
Минимальный радиус поворота:
3150 мм
Масса
Снаряженная масса:
232,0 кг
Двигатель
Тип двигателя:
четырехтактный, с верхним расположением
распределительного вала (SOHC) и воздушным охлаждением
Расположение цилиндров:
один вертикальный цилиндр
Рабочий объем:
287 см
3
Диаметр цилиндра и ход поршня:
75,0 х 65,0 мм
Степень сжатия:
8,6:1
Система пуска:
электрический стартер
Система смазки:
с «мокрым» картером
Моторное масло
Тип:

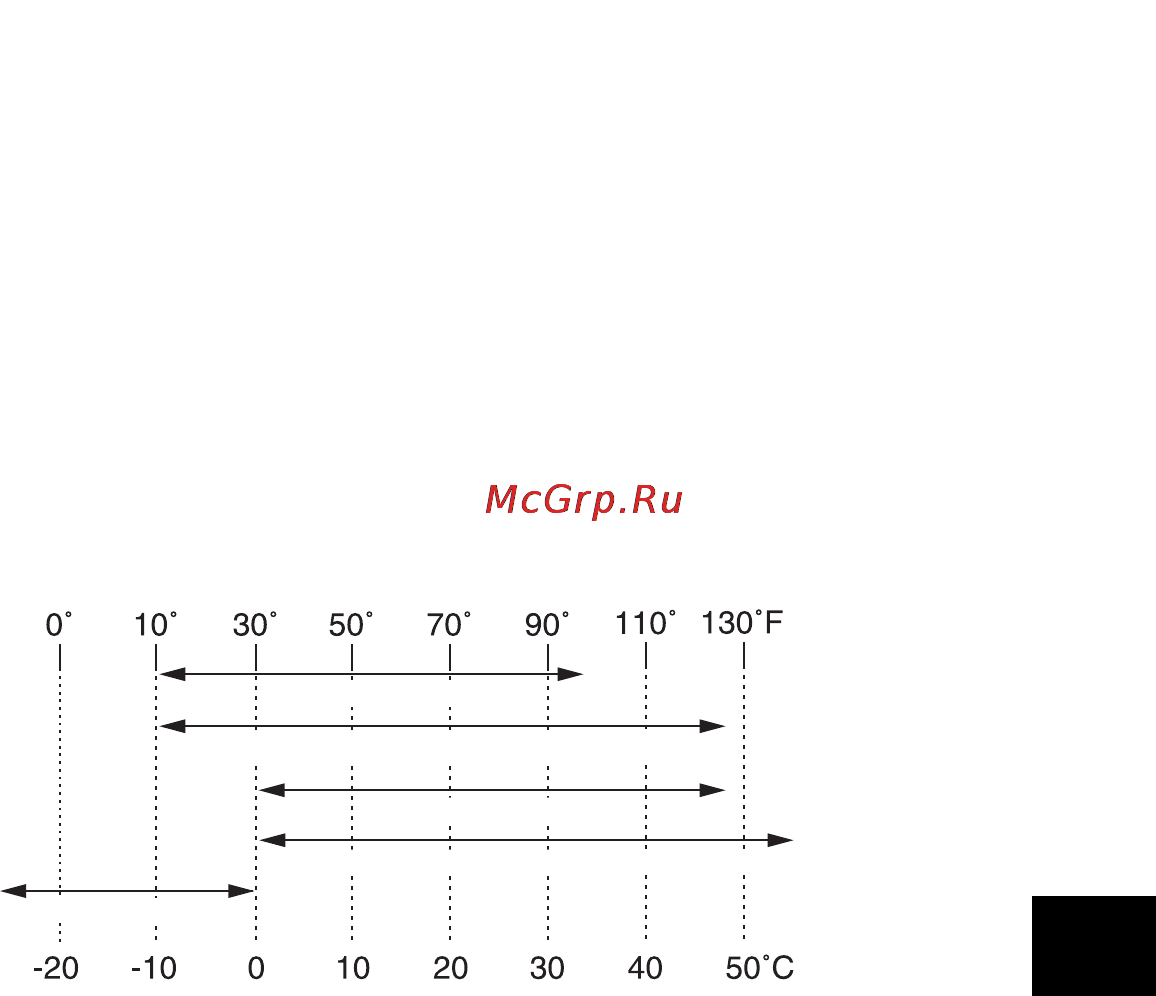

YAMALUBE, SAE10W-30, SAE10W-40, SAE20W-40, SAE20W-50
или SAE5W-30
SAE 20W-40
YAMALUBE (20W-50), или SAE20W-50
YAMALUBE (10W-40) или SAE 10W40
SAE 10W-30
SAE 5W-30
Рекомендуемый класс моторного масла:
API типа SG или выше, JASO стандарта MA
