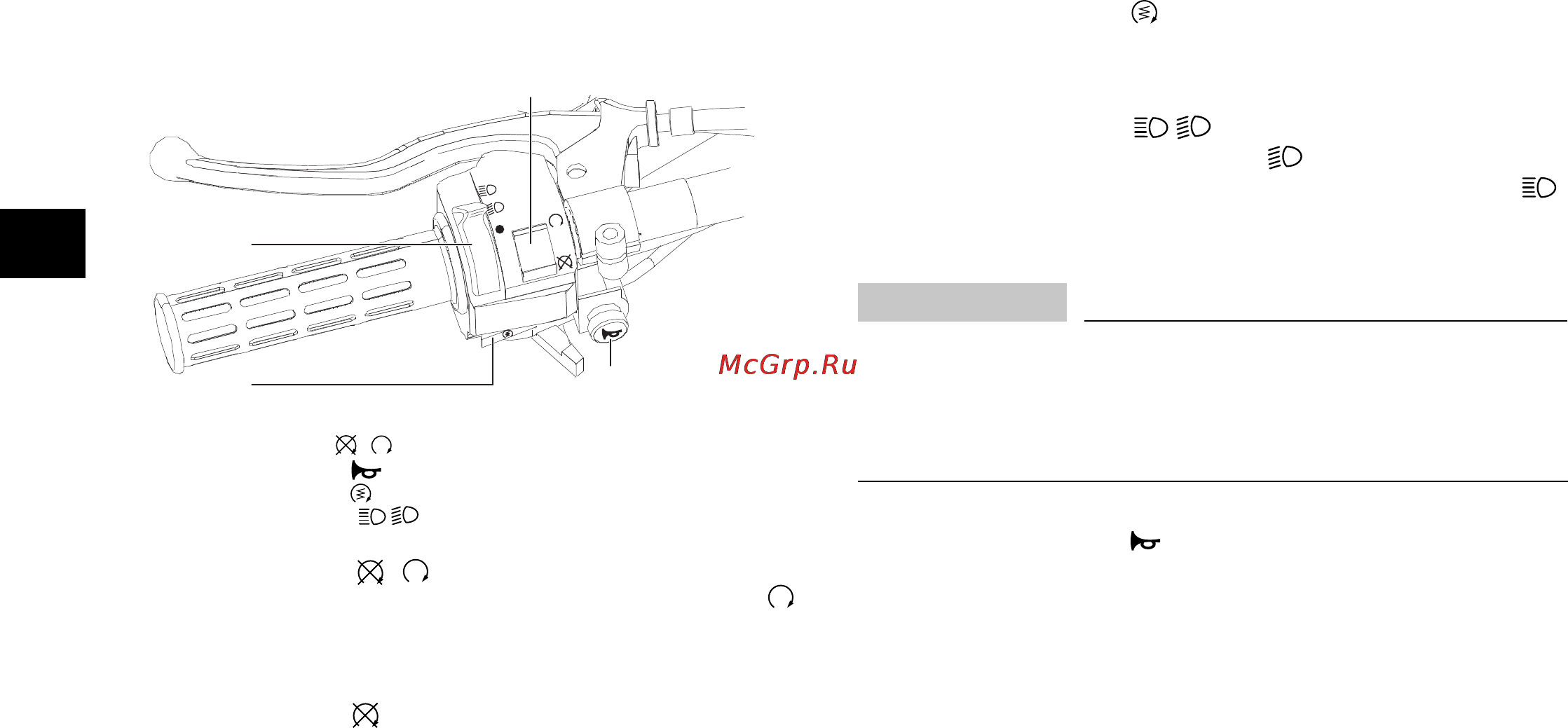

Переключатели, расположенные на руле
1
23
4
1. Выключатель двигателя « »
2. Кнопка звукового сигнала « »
3. Кнопка запуска двигателя « »
4. Переключатель освещения « / /OFF»
Выключатель двигателя « / »
Перед запуском двигателя установите переключатель в положение « ».
Выключатель двигателя управляет зажиганием и позволяет заглушить
двигатель. Используйте этот выключатель для остановки двигателя в
чрезвычайных ситуациях. Двигатель не запустится, если выключатель
установлен в положение « ».
/
Кнопка запуска двигателя « »
Нажав на кнопку, вы при помощи стартера запустите двигатель. Перед за-
пуском двигателя прочтите инструкции по запуску на с. 6-1.
Переключатель освещения «
/ /OFF»
Установите переключатель в положение « » для включения ближнего
света и габаритных огней. Установите переключатель в положение « »
для включения дальнего света и габаритных огней. Для выключения све-
товых приборов установите переключатель в положение «OFF».
ПРЕДУПРЕЖДЕНИЕ
Рекомендуется не включать фары на длительное время при выключен-
ном двигателе. В противном случае, аккумуляторная батарея разрядится,
и электростартер не будет работать должным образом. В этом случае
снимите батарею и зарядите ее. Информацию о зарядке аккумуляторной
батареи смотрите на с. 8-41.
Кнопка звукового сигнала « »
Нажмите кнопку для подачи звукового сигнала.
