Индикаторы и сигнальные лампы

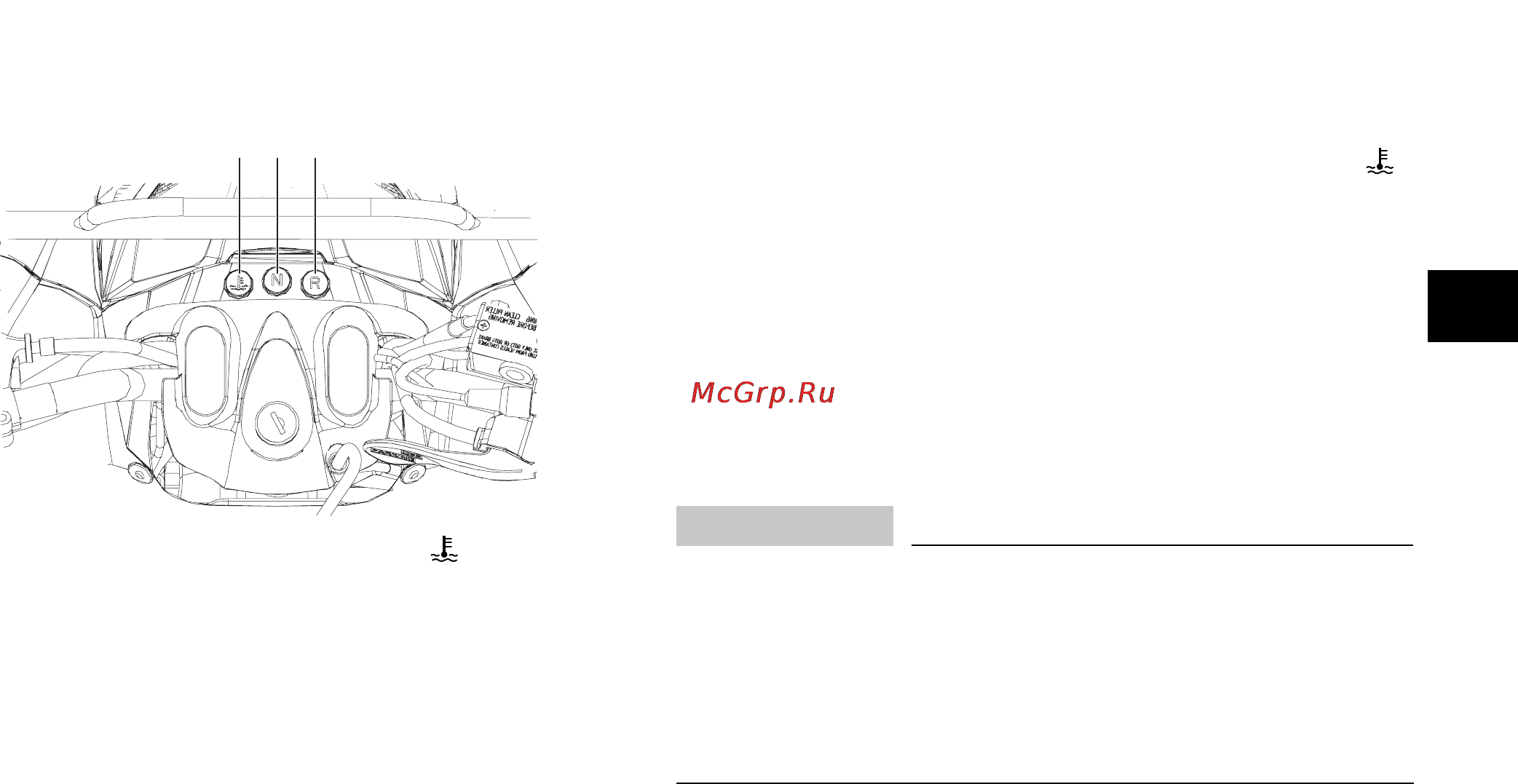

1 23
1. Сигнальная лампочка температуры охлаждающей жидкости « »
2. Индикатор нейтральной передачи «N»
3. Индикатор заднего хода «R»
Индикатор заднего хода «R»
Данный индикатор загорается при включении передачи заднего хода.
Индикатор нейтральной передачи «N»
Данный индикатор загорается при включении нейтральной передачи.
Сигнальная лампочка температуры охлаждающей жидкости « »
При перегреве двигателя включается сигнальная лампочка температуры
охлаждающей жидкости. Если сигнальная лампочка включилась во время
движения, при первой же возможности остановите мотовездеход, заглу-
шите двигатель и дайте ему остыть в течение десяти минут.
Вы можете проверить электрическую цепь сигнальных лампочек, повер-
нув переключатель замка зажигания в позицию «ON». Сигнальная лампа
должна включиться на несколько секунд, а затем погаснуть. Если сигналь-
ные лампочки не включаются при повороте ключа в положение «ON» или
включаются, но не выключаются, обратитесь к дилеру Yamaha для про-
верки электрической системы мотовездехода.
ПРЕДУПРЕЖДЕНИЕ
• Перегрузка мотовездехода может привести к перегреву двигателя. Для
уменьшения вероятности этого уменьшите нагрузку до рекомендуемой.
• Перегрев двигателя также может произойти в результате налипания
грязи на радиаторную решетку мотовездехода.
• Рекомендуем запускать двигатель после того, как сигнальная лампочка
погаснет. Продолжительная эксплуатация мотовездехода с включенной
сигнальной лампочкой может привести к выходу двигателя из строя.
