8-43
Установка аккумуляторной батареи
ПРИМЕЧАНИЕ.
Убедитесь, что аккумуляторная батарея полностью заряжена.
1. Установите аккумуляторную батарею на место.
2. Подключите и закрепите болтами сначала положительную клемму ба-
тареи, затем отрицательную. ПРЕДУПРЕЖДЕНИЕ. При установке акку-
мулятора обязательно устанавливайте замок зажигания в нерабочее
положение. Всегда подключайте первой положительную клемму акку-
мулятора, а только затем – отрицательную.

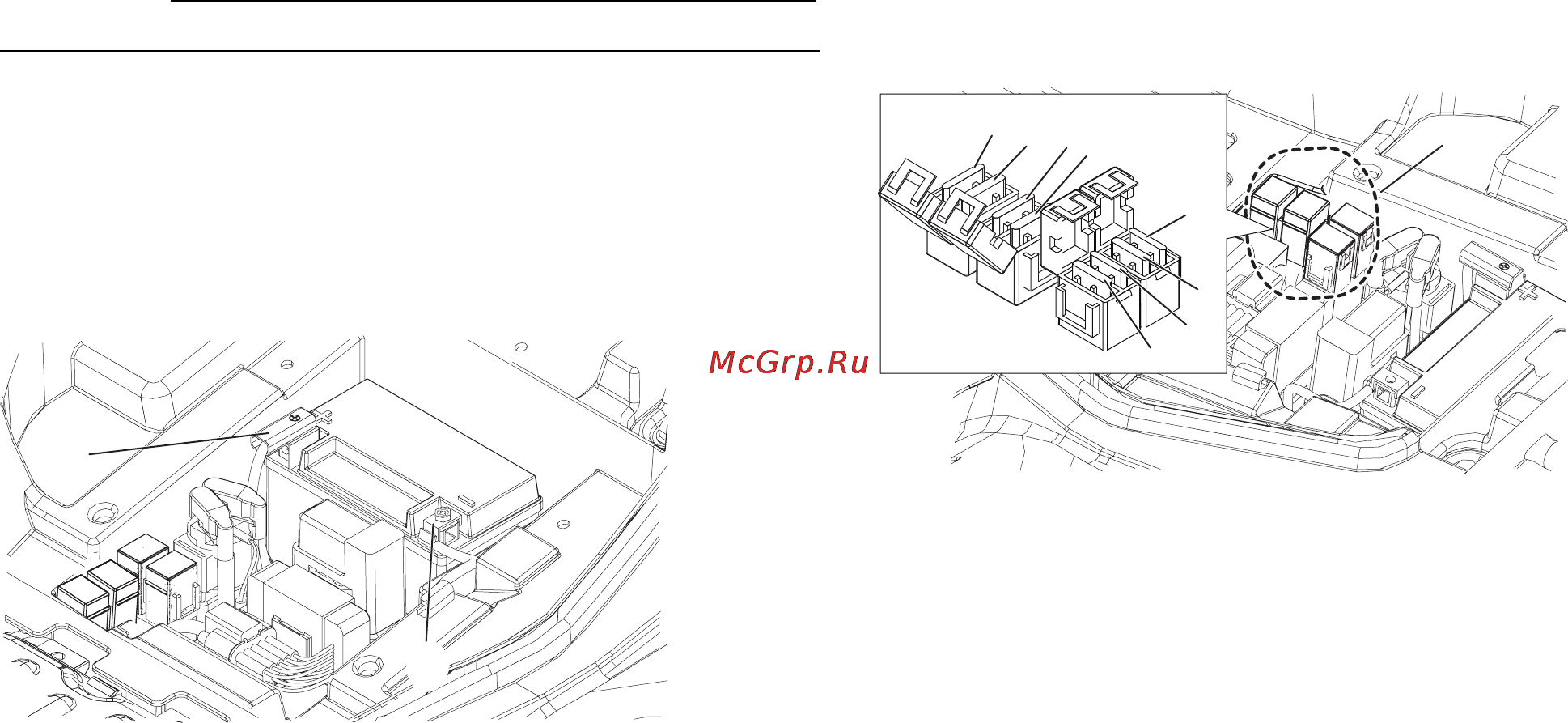

1
2
1. Положительная клемма аккумулятора (красная)
2. Отрицательная клемма аккумулятора (черная)
3. Установите крепежную пластину на корпус батареи, заверните болты.
4. Установите сиденье (см. с. 4-12).
Замена плавких предохранителей
Блок предохранителей расположен под сиденьем (см. с. 4-12).
1
2
3
6
4
9
7
8
5
1. Блок плавких предохранителей
2. Главный предохранитель
3. Запасной предохранитель главный
4. Предохранитель радиаторного вентилятора
5. Запасной предохранитель
6. Предохранитель системы зажигания
7. Предохранитель фар
8. Предохранитель системы аварийной сигнализации
9. Запасной предохранитель
