Yamaha YFM350 (2012) [31/136] Топливный кран
![Yamaha YFM350 (2012) [31/136] Топливный кран](/views2/1121831/page31/bg1f.png)
1
4
4
4-10
Топливный кран
Топливный кран обеспечивает поступление топлива из бака в карбюратор,
а также его фильтрацию. Расположение ручки крана и пояснение приве-
дены на следующих рисунках.

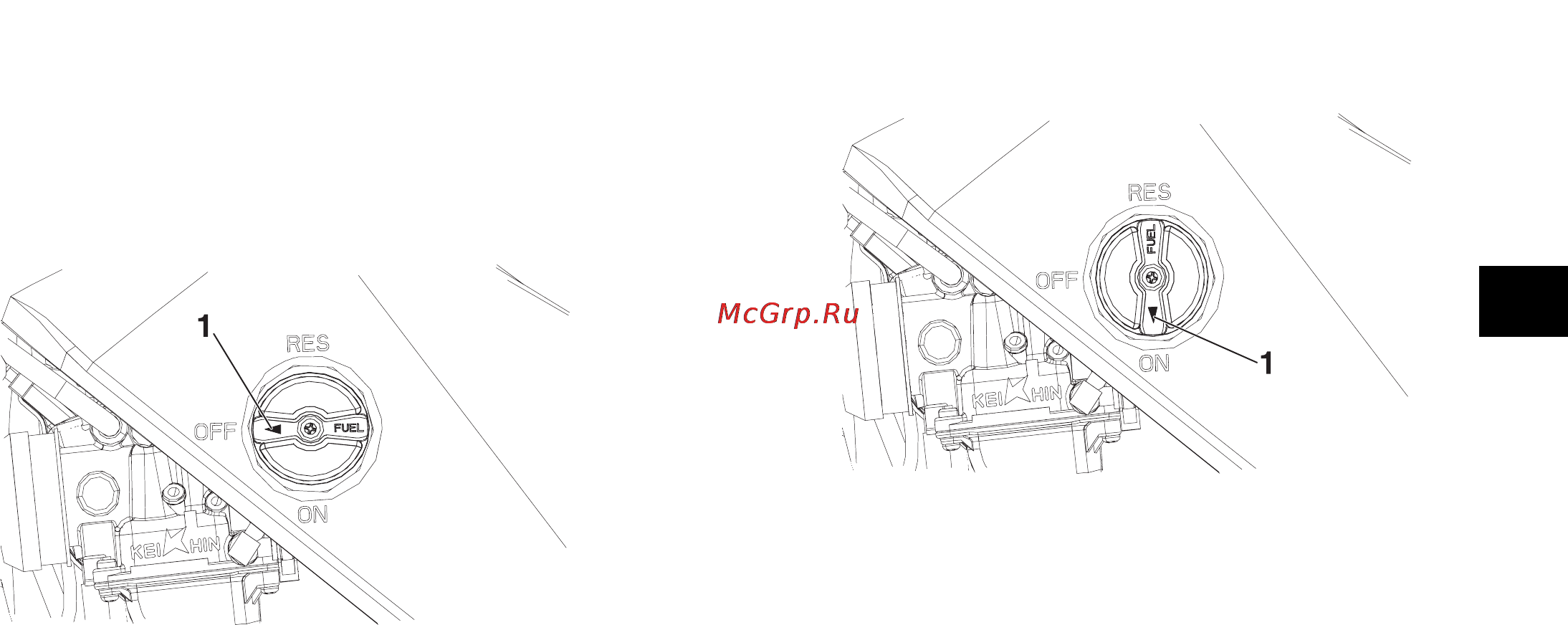

OFF (Закрыть)
1. Стрелка указывает на «OFF»
Если переключатель топливного крана установлен в это положение, до-
ступ топлива заблокирован. При неработающем двигателе рукоятка то-
пливного крана должна всегда находиться в этом положении.
ON (Открыть)
1. Стрелка указывает на «ON»
Когда переключатель топливного крана установлен в это положение,
топливо поступает в карбюратор. Рукоятка топливного крана должна на-
ходиться в этом положении во время пуска двигателя и движения мото-
вездехода.
