8-35

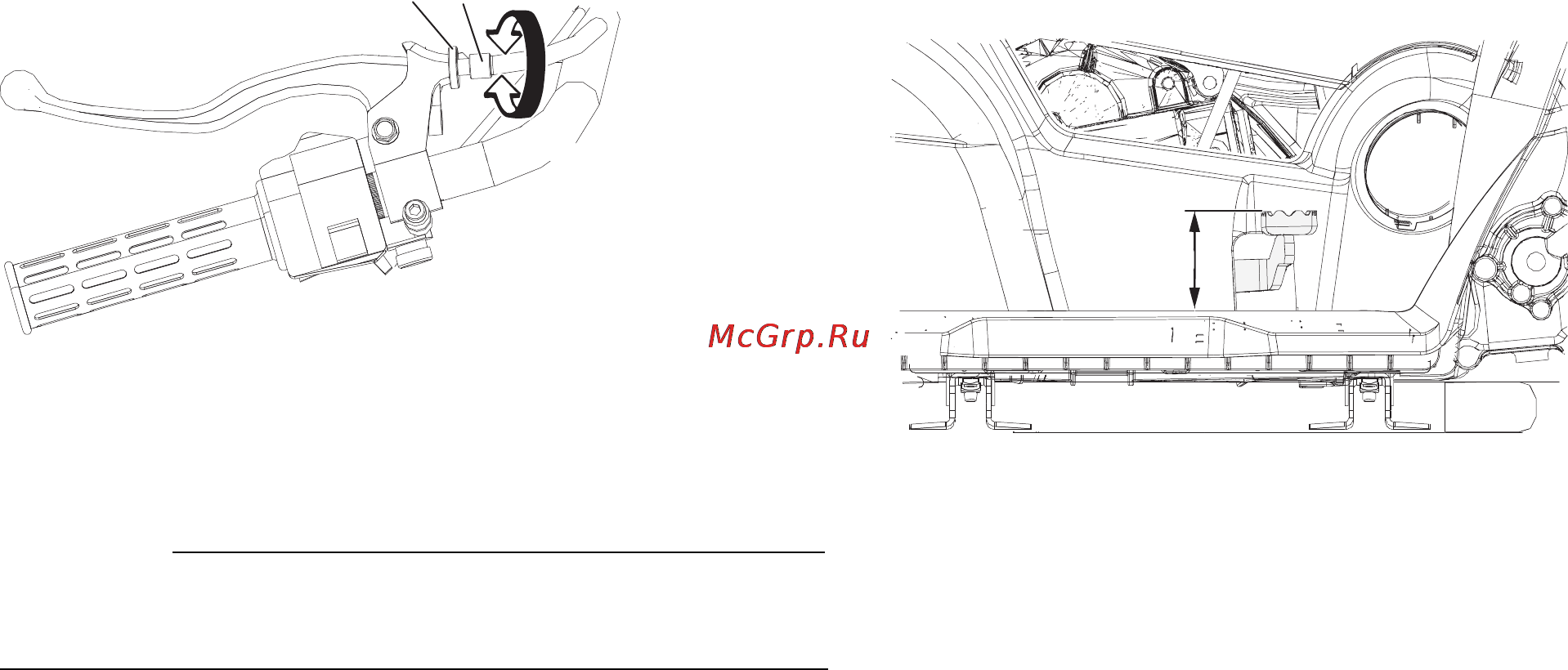

1. Ослабьте контргайку.
2. Поверните регулировочный болт троса тормоза в направлении (а), чтобы
увеличить свободный ход, и в направлении (b), чтобы его уменьшить.
1
2
(a)
(b)
1. Контргайка
2. Регулировочный болт
3. Затяните контргайку.
ПРИМЕЧАНИЕ.
При регулировке свободного хода рычага заднего тормоза:
• убедитесь, что педаль тормоза не находится в нажатом положении;
• убедитесь в неподвижности педали тормоза и рычага заднего тормоза.
Проверка положения педали тормоза
Верхняя поверхность педали тормоза должна располагаться на высоте
47,0–57,0 мм над верхней поверхностью рамы, как показано на рисунке.
Если педаль тормоза расположена не так, как указано, обратитесь к диле-
ру компании Yamaha для ее регулировки.
1
1. Положение педали тормоза
Регулировка свободного хода стояночного тормоза
Свободный ход стояночного тормоза следует проверять и при необходи-
мости регулировать через интервалы, установленные в таблице периоди-
ческого технического обслуживания и смазки. Длина троса «А» должны
составлять 52–56 мм. Отрегулируйте свободный ход стояночного тормоза
следующим образом.
