4
4-11
RES (Резерв)
1

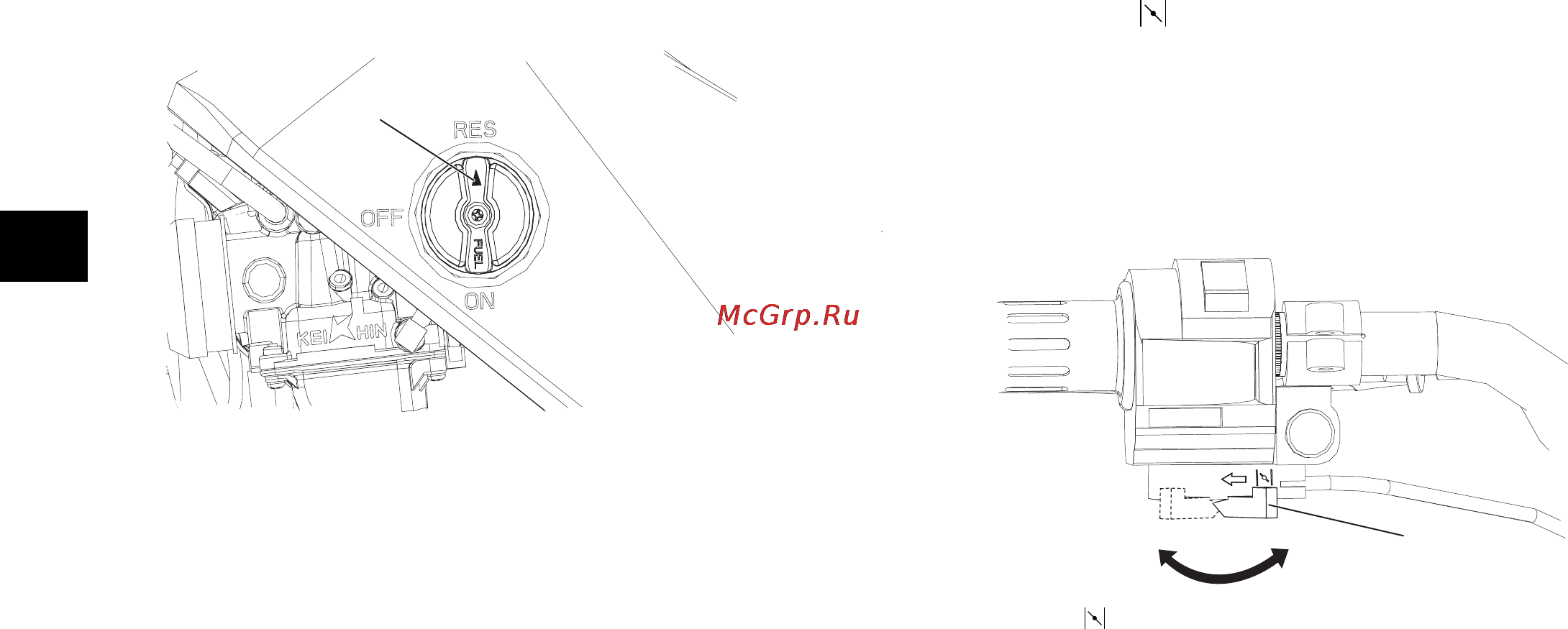

1. Стрелка указывает на «RES»
Используется резервный запас топлива. Если рукоятка топливного крана
находится в данном положении, используется резервный запас топлива.
Переводите рукоятку топливного крана в это положение при выработке
топлива в основном объёме топливного бака. В таком случае следует как
можно скорее заправить топливный бак, после чего снова перевести руко-
ятку топливного крана в положение «ON».
Рычаг обогатителя « »
Запуск холодного двигателя требует обогащенной воздушно-топливной
смеси, поступление которой регулируется рычагом обогатителя.
Переместите рычаг в направлении (a), чтобы включить его, а в направле-
нии (b) для выключения.
Прочтите главу «Запуск холодного двигателя» на с. 6-1 для правильного
выполнения этой операции.
(a)
(b)
1
1. Рычаг обогатителя « »
