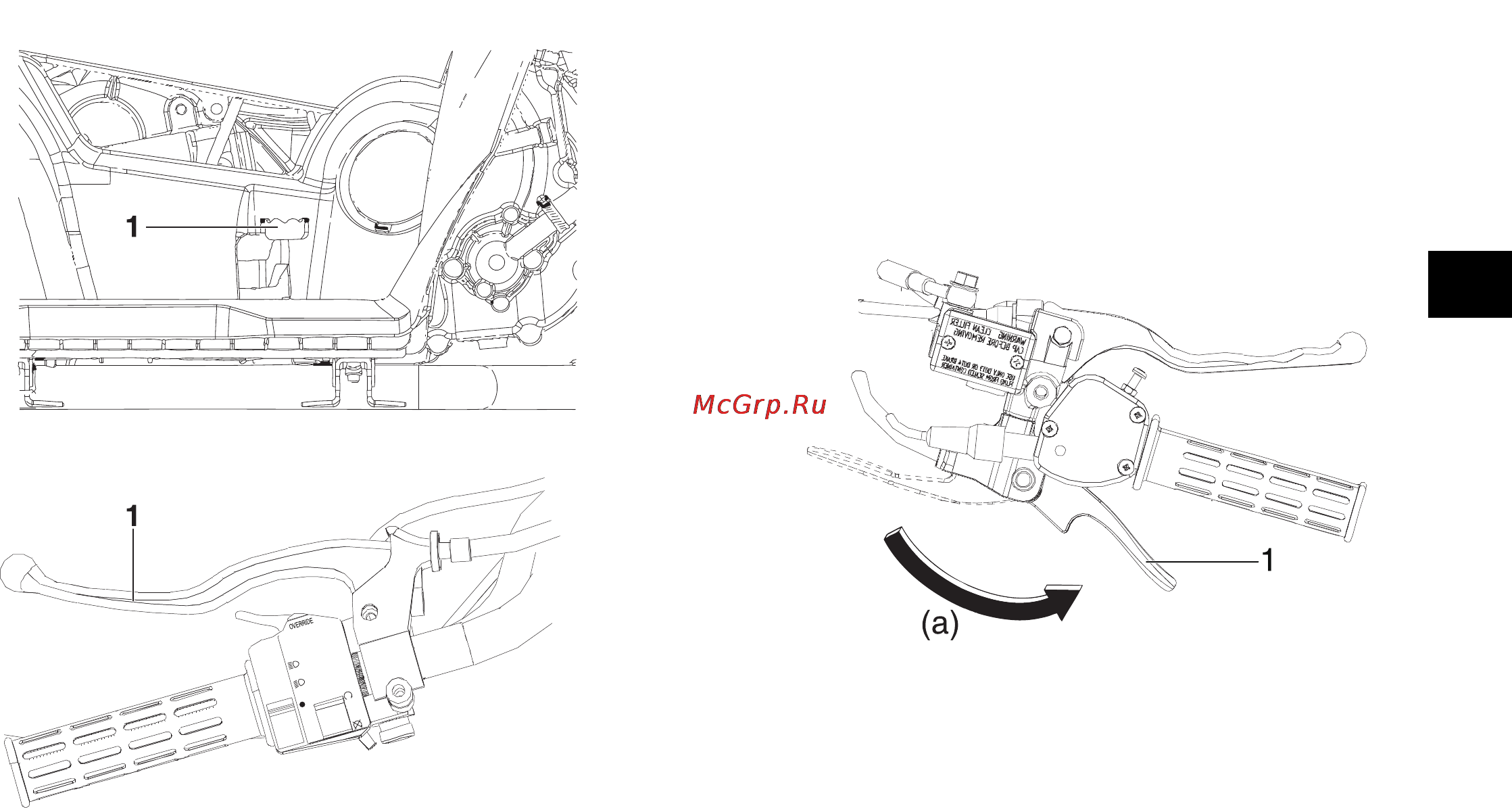

1. Педаль тормоза
1. Рычаг заднего тормоза
Рычаг стояночного тормоза
Используйте стояночный тормоз перед запуском двигателя или парковкой
мотовездехода, особенно на склоне. Для использования стояночного тор-
моза переместите рычаг тормоза в направлении (а). Для разблокировки
стояночного тормоза переместите рычаг стояночного тормоза в направ-
лении (b).
1. Рычаг стояночного тормоза (стояночный тормоз заблокирован)
