18
8-46

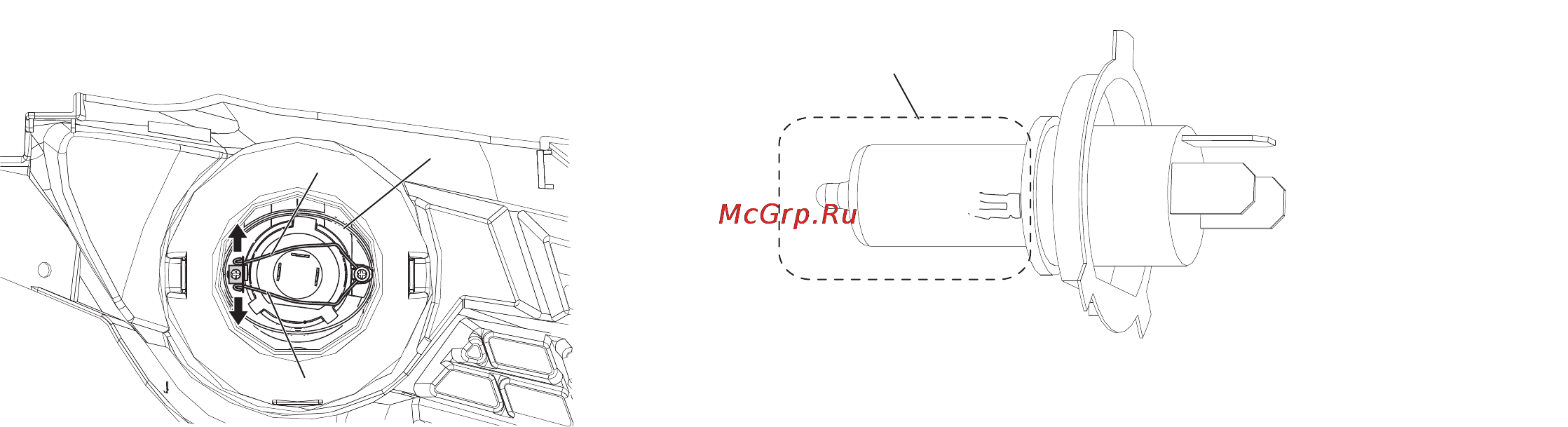

4. Вдвиньте провода лампы внутрь и вытяните наружу, как показано на
рисунке.
2
2
1
1. Фиксатор лампы
2. Провода
5. Извлеките отработавшую лампу, потянув ее на себя.
6. Вставьте новую лампу в фиксатор, совместив выступ на лампе с углу-
блением на фиксаторе. ПРЕДУПРЕЖДЕНИЕ. Не прикасайтесь к сте-
клянной колбе лампы, чтобы не испачкать ее жиром, иначе это отри-
цательно повлияет на прозрачность стекла, яркость свечения лампы
и срок службы. Тщательно вытрите грязь и следы пальцев на колбе
лампы при помощи ткани, смоченной в спирте или растворителе.
1
1. Не прикасайтесь к стеклянной части лампы
7. Установите провода, задвинув их вперед и внутрь.
8. Установите на место колпак на обратной стороне лампы. ПРЕДУПРЕЖ-
ДЕНИЕ. Убедитесь в том, что крышка правильно установлена и надеж-
но зафиксирована на корпусе фары.
9. При необходимости отрегулируйте направление светового пучка фары.
