18
8-16
6. Отверните болт маслоналивного отверстия и сливной болт, чтобы
слить масло.
1
1
7. Установите на место болт сливного отверстия и затяните его с реко-
мендованным усилием.
Усилие затяжки:
болт маслоналивной горловины:
15 Н•м;
Сливной болт:
40 Н•м.
8. Залейте рекомендованное количество трансмиссионного масла и по-
сле этого проверьте уровень масла.
Рекомендованное трансмиссионное масло:
см. с. 10-1.
Количество масла:
1,20 л
ПРЕДУПРЕЖДЕНИЕ
Проследите, чтобы в картер не попали посторонние предметы.
9. Установите и затяните болт маслоналивной горловины.
10. Проверьте картер на предмет утечки трансмиссионного масла. Если
имеются утечки, выясните причину.

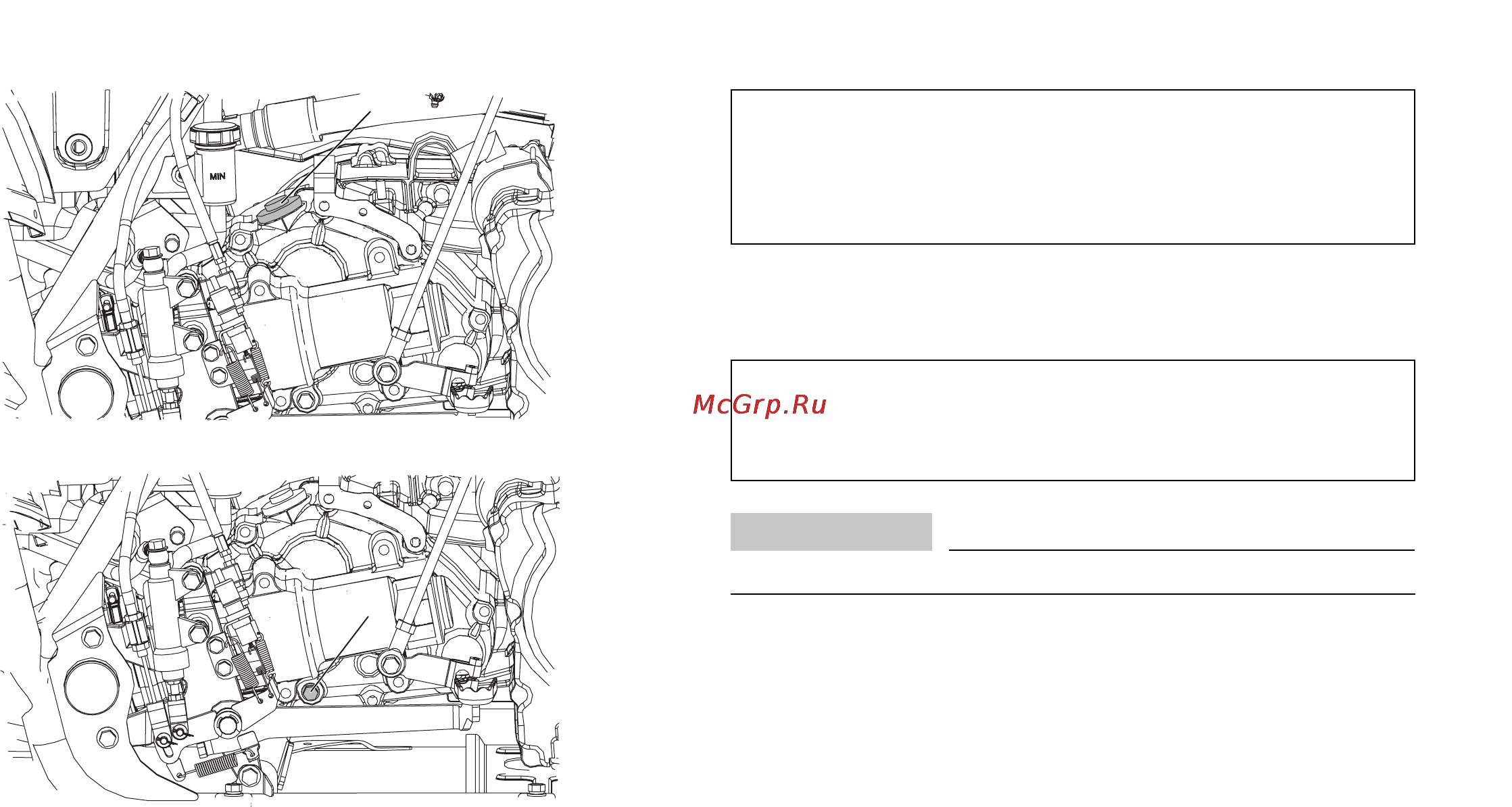

1. Болт маслоналивного отверстия
1. Сливной болт
