инструкция по установке
17

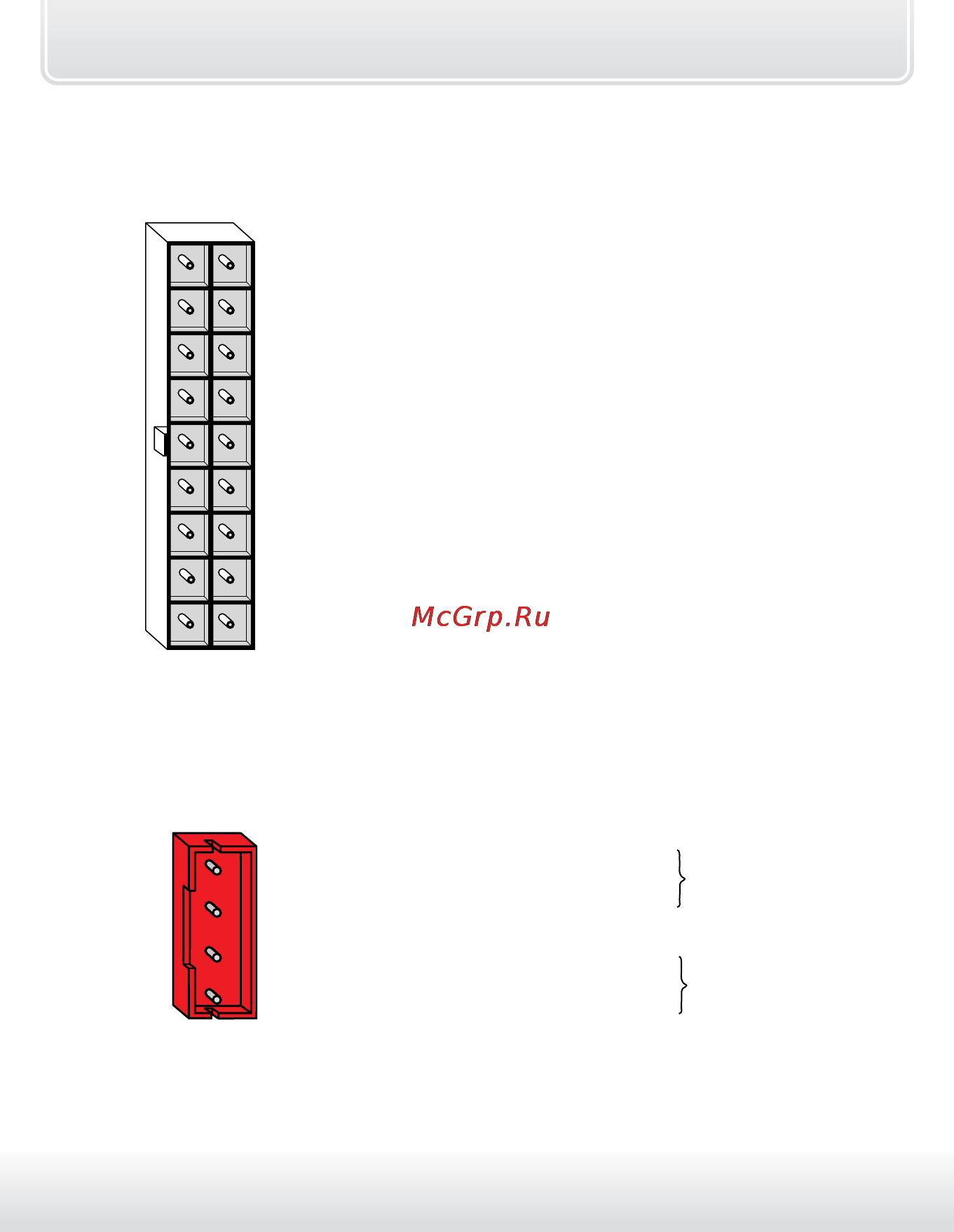

Назначение контактов разъема Х1
1) +12 В (питание блока) .......................................(красный)
9) масса .......................................................................(черный)
2) выход блокировки двигателя (–).....(черно-красный)
10) +12 В (светов. сигналы и сирена)..................(красный)
3) выход на модуль обхода (–)............................(розовый)
11) +12 В (светов. сигналы и сирена).................(красный)
4) выход состояния (–) .................................(фиолетовый)
12) выход на светов. сигналы (+)...........(зелено-черный)
5) дополнительный канал №1 (–) ........(желто-черный)
13) выход на светов. сигналы (+)...........(зелено-желтый)
6) дополнительный канал №2 (–) .......(желто-красный)
14) выход альтернативного управл. ЦЗ (–)......(зеленый)
7) дополнительный канал №3 (–) ...........(желто-белый)
15) выход альтерн. управл. светов. сигн. (–)........(синий)
8) дополнительный канал №4 (–) ............(желто-синий)
16) выход управления сиреной (+) (2А)................(серый)
17) дополнительный канал №6 (–) ........(желто-оранж.)
18) дополнительный канал №5 (–) .........(черно-белый)
Х1
2
4
3
5
6
7
8
9
16
17
18
15
14
13
12
11
10 1
контакт:
цвет провода:
Назначение контактов разъема Х5
1) CAN - H ........................ (бело-синий)
2) CAN - L .................... (бело-красный)
3) CAN - L ........................ (коричневый)
4) CAN - H ........ (коричнево-красный)
Х5
2
4
3
1
контакт: цвет провода:
линия В
линия А
Подробную схему подключения автосигнализации см. на стр. 58.
