StarLine E90, E91
26
Подключение концевого выключателя капота
Оранжево-серый провод 8-контактного разъема X2 подключите к
концевому выключателю капота, который замыкается на массу при
открывании капота. При отсутствии штатного концевого выключателя
необходимо его установить (входит в комплект автосигнализации).
Подключение концевого выключателя багажника
Оранжево-белый провод 8-контактного разъема X2 подключите к
концевому выключателю багажника, который замыкается на массу при
открывании багажника.

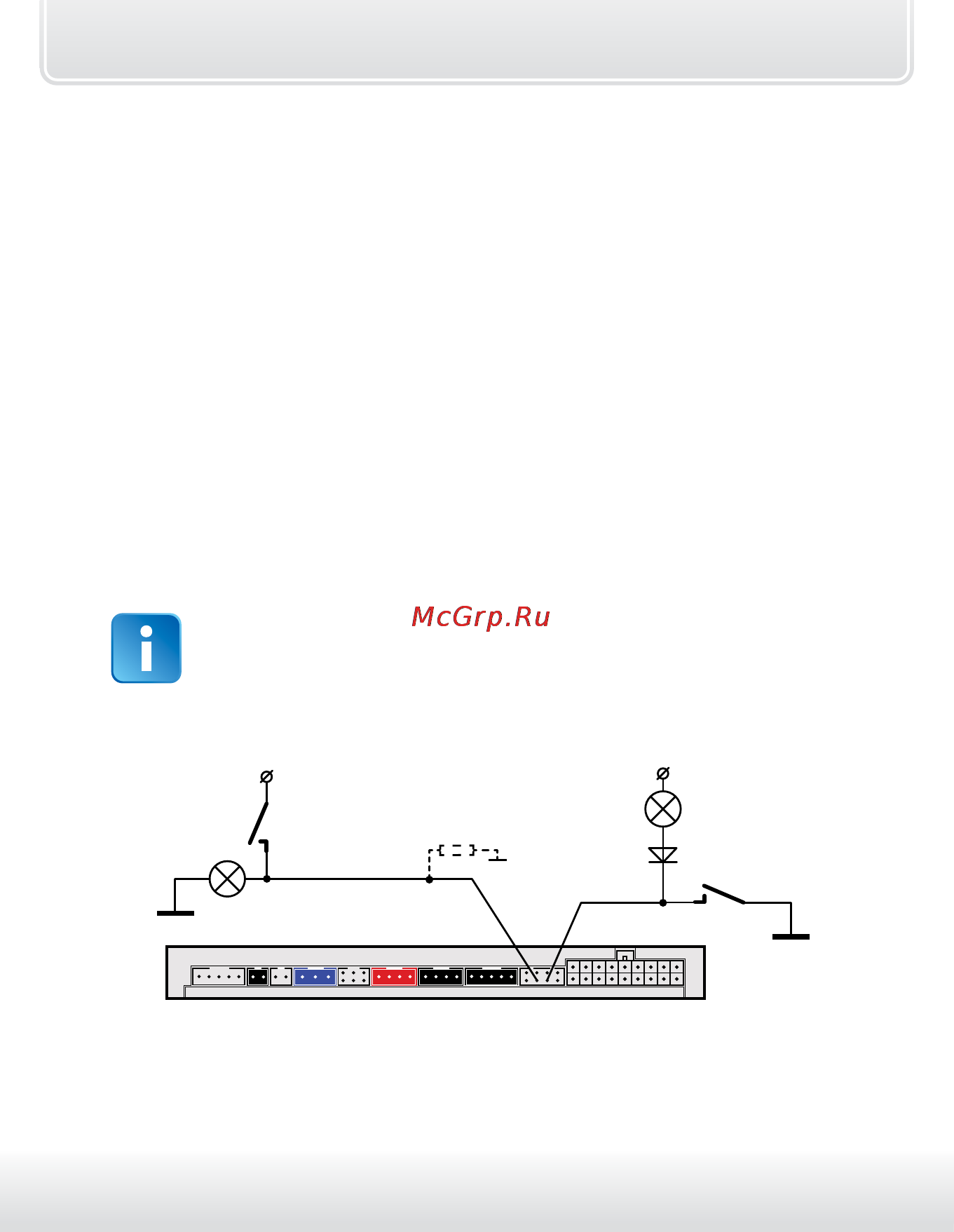

Подключение к стояночному тормозу и педали тормоза
Если CAN шина не несет информации о состоянии ручного тормоза
или педали тормоза и используется непосредственное подключение к
стояночному тормозу (или педали тормоза), то необходимо запретить
прием сигналов (от CAN шины автомобиля) ручного тормоза или педали
тормоза соответственно. Для этого функцию статуса №2 (или №1) таблицы
программирования CAN интерфейса необходимо запрограммировать в
состояние «выключено» (см. стр. 96).
1. Если сине-красный провод не используется, то обязательно
подключите его на массу.
2. Если автомобиль оборудован светодиодными стоп-сигналами
,
то в некоторых случаях может потребоваться
подключить
оранжево-
фиолетовый провод к «массе» через резистор 1 кОм.
контрольная
лампа на панели
приборов
+12В
VD1
лампа
стоп -
сигналов
концевой
выключатель
педали
тормоза
+12В
концевой
выключатель
стояночного
тормоза
сине - красный
оранжево -
фиолетовый
положи -
тельный вход
отрицатель -
ный вход
1 кОм
При подключении к стояночному тормозу необходимо подключить
диод (VD1 - 1N4007) в разрыв штатного провода стояночного тормоза и
подсоединить вход автосигнализации между катодом диода и концевым
выключателем.
