Момент прекращения прокручивания стартера автосигнализация

определяет по резкому возрастанию частоты сигнала в момент начала

работы двигателя. Подключение серо-черного провода к такой цепи

гарантирует правильное отключение стартера.

Внимание! В связи с тем что сигнал управления форсунками

при запуске двигателя имеет слишком низкую частоту,

не рекомендуется использовать данный сигнал для контроля

работы двигателя.

Контроль работы двигателя по сигналу генератора

Цепь, к которой подключается серо-черный провод, должна изменять

свое состояние от потенциала корпуса, когда двигатель не работает,

на потенциал 9-12 В , когда двигатель работает. А в случае инверсного

сигнала – от потенциала +12 В, когда двигатель не работает, на

потенциал корпуса, когда двигатель начинает работать. Этот сигнал

можно получить при подключении к лампе индикации заряда

аккумулятора, расположенной на приборной панели и погасающей при

начале работы двигателя. Указанные два варианта контроля работы

двигателя (генератор (+) или генератор (-)) можно выбрать с помощью

функции 11 (см. таб. №2 на стр. 71).

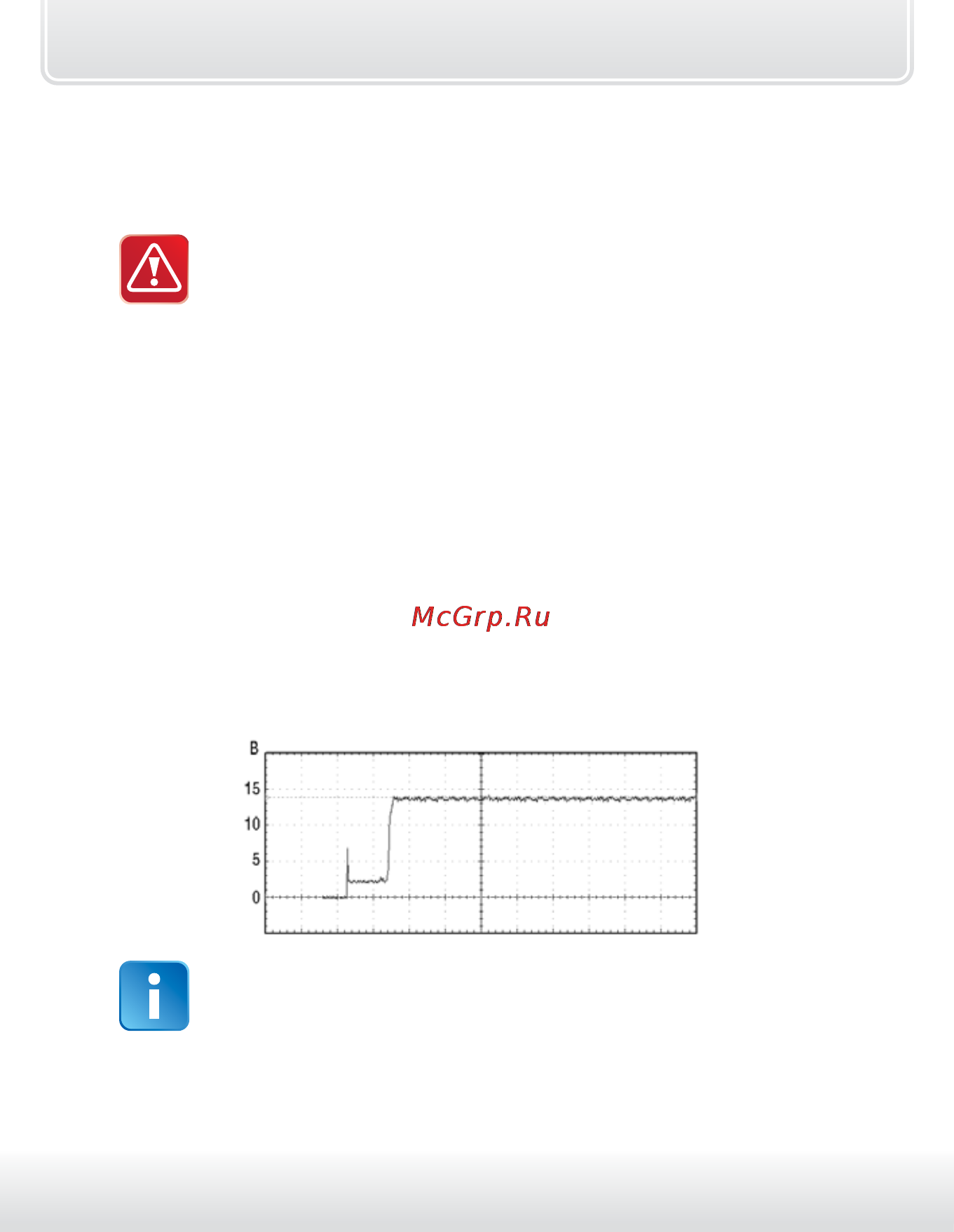

Типичная форма сигнала в цепи генератора при запуске двигателя

показана на рисунке ниже:

В некоторых автомобилях сигнал генератора изменяется на

соответствующий работающему двигателю уже при

прокручивании стартера. В этом случае контроль по сигналу

генератора невозможен.
