инструкция по установке
23

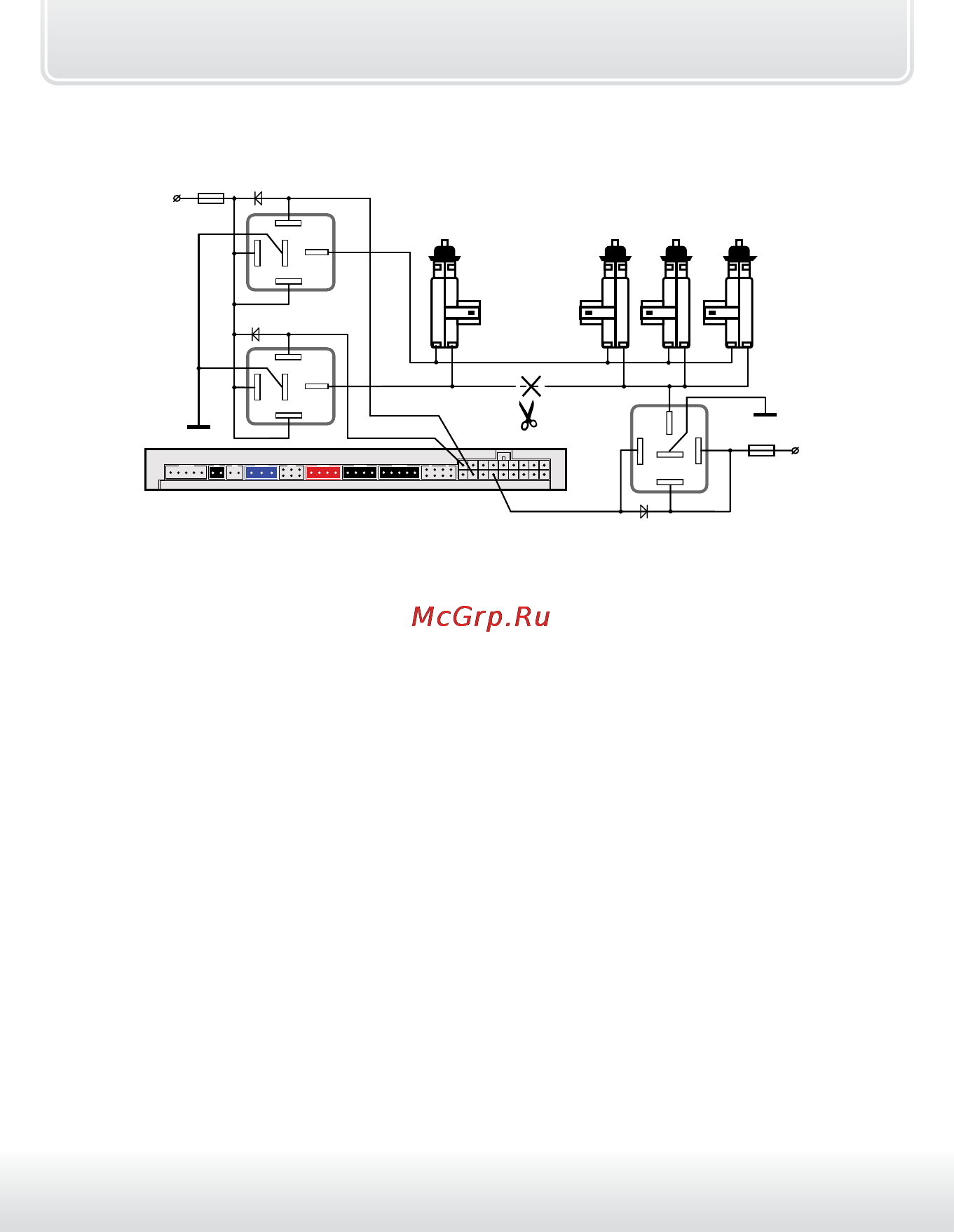

Подключение к двухпроводным приводам системы запирания
для двухшагового отпирания замков дверей
86
30
85
87
87а
86
30
85
87
87а
+ 12 В
реле запирания
реле отпирания
желто-синий
10А
черно-белый
желто-красный
провод
активатор
двери водителя
активаторы
пассажирских дверей
Х1
VD1
VD2
(–)
(+)
(–)
(+)
86
30
85
87
87а
15А
+ 12 В
VD3
(-)
(+)
Для реализации двухшагового отпирания замков дверей функция 14
таб. №1 (см. стр. 55) должна быть запрограммирована на вариант 1.
Подключение входа «зажигание»
Если в Вашем автомобиле получение информации о состоянии цепи
зажигания через CAN интерфейс невозможно, то желтый провод
разъема Х2 необходимо подключить непосредственно к цепи
зажигания (см. схему подключения на стр. 58). При этом следует
программно выключить прием статуса «зажигание» через CAN
интерфейс (см. стр. 97).
Подключение цепи блокировки двигателя
Подключение цепи блокировки двигателя
с использованием обычных реле
Разорвите одну из штатных цепей обеспечения работы двигателя
и в разрыв цепи подключите дополнительное реле. Режим работы
блокировки - нормально разомкнутый (НР) или нормально замкнутый
(НЗ) программируется функцией 10 (см. стр. 55). Заводская установка —
НЗ режим работы. Примеры подключения показаны на рисунках ниже.
* Для автосигнализации StarLine Е91.
