инструкция по установке
21
Подключение к системе центрального запирания
Если в Вашем автомобиле управление ЦЗ возможно через CAN интерфейс,
то каких-либо дополнительных подключений не потребуется*. Если
управление ЦЗ невозможно ни через CAN интерфейс, ни альтернативным
способом, то используйте классические схемы, приведенные далее.
Управляющие функции 2 и 3 CAN интерфейса при этом следует
выключить (см. стр. 98).
Для классического управления ЦЗ нужно использовать доп. каналы №4
(закрыть) и №5 (открыть), контакты 8 и 18 разъема Х1. При этом функции
12 и 19 таб. №1 следует запрограммировать на вариант 3. Длительность
импульсов управления программируется функцией 1 таб №1 (см. стр. 54).

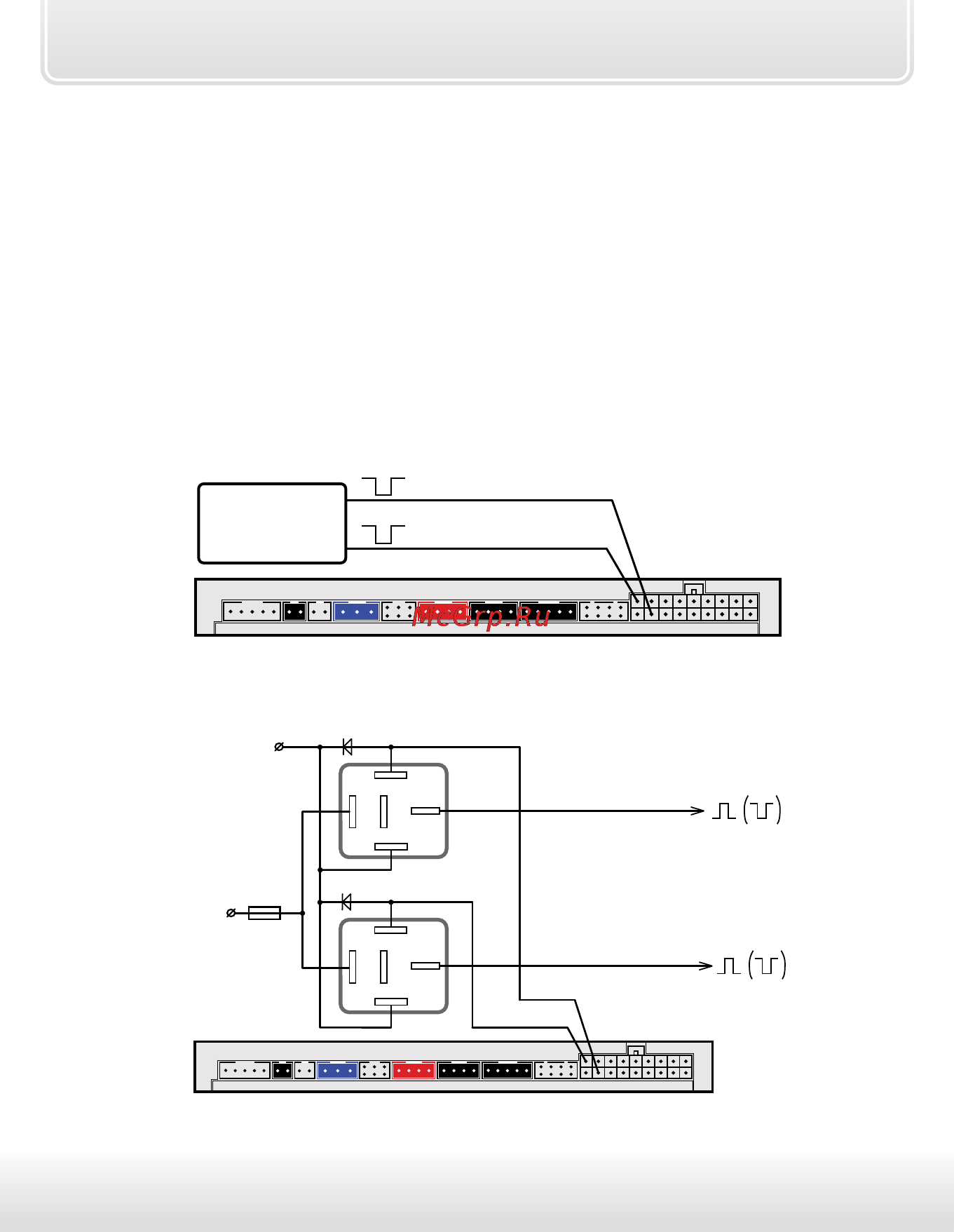

Слаботочное управление центральным замком
Х1
модуль ЦЗ
(или блок ВСМ)
черно-белый провод
(команда ”открыть”)
желто-синий провод
(команда ”закрыть”)
Подключение к системе центрального запирания
с положительным (или отрицательным) силовым управлением
86
30
85
87
87а
86
30
85
87
87а
+ 12 В
+ 12 В
(или масса)
реле запирания
реле отпирания
желто-синий
команда ”закрыть”
команда ”открыть”
10А
черно-белый
Х1
VD1
VD2
(–)
(+)
(–)
(+)
* Для автосигнализации StarLine Е91.
