инструкция по установке

Диод VD2 должен быть рассчитан на соответствующий ток,

который определяется мощностью ламп освещения салона.

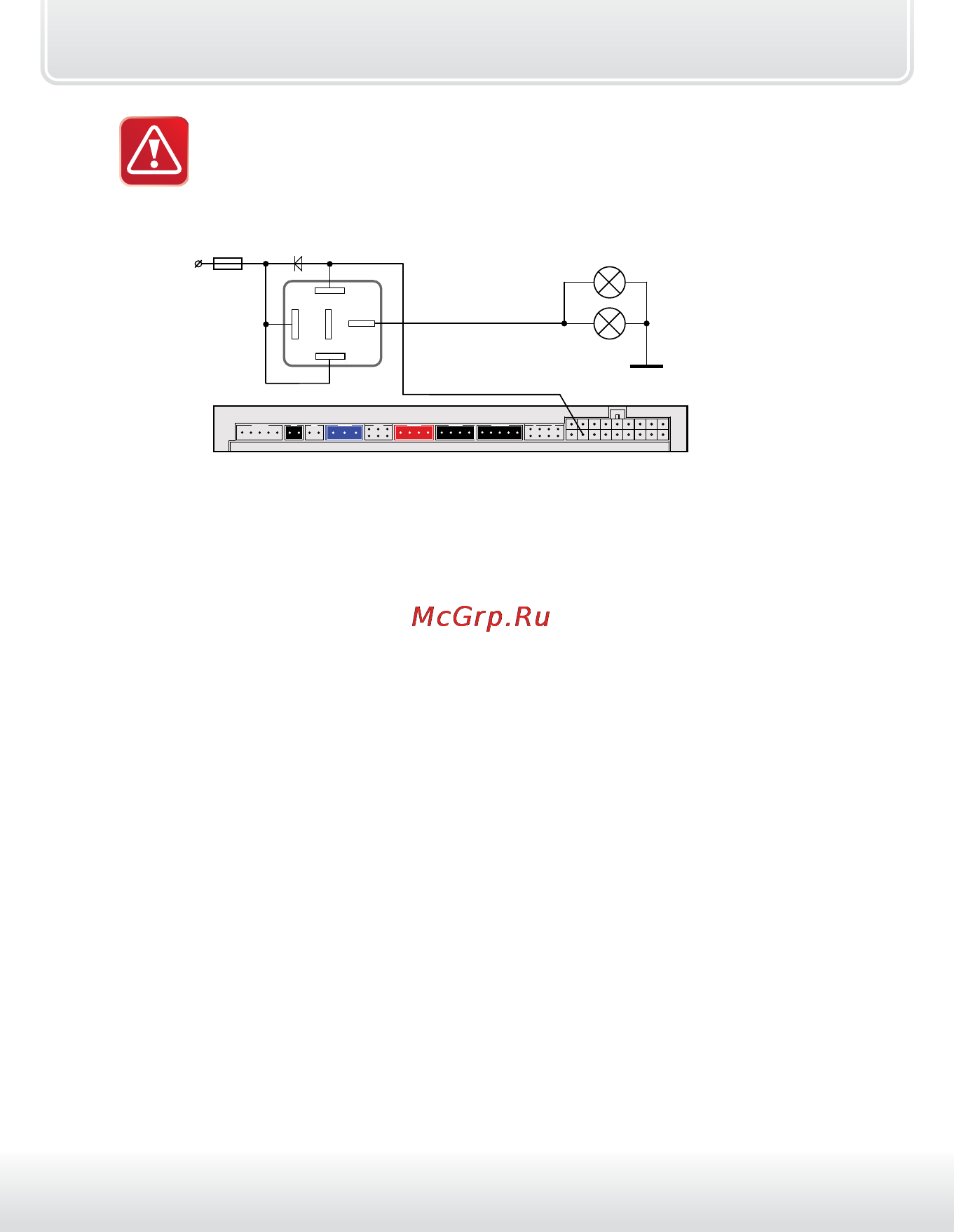

Схема реализации функции «световая дорожка»

желто-синий провод

VD1

87а

+12В

15 А

лампы

ближнего

света

фар

(-)

(+)

Подключение датчика температуры двигателя

К разъему Х6 подсоедините входящий в комплект кабель для

подключения силового модуля и датчика температуры (см. стр. 12).

Черный и оранжевый провода проложите в моторный отсек и соедините

с датчиком температуры. Место соединения тщательно изолируйте.

Рекомендации по размещению датчика см. на стр. 15.

Подключение модуля обхода штатного

иммобилайзера

В большинстве современных автомобилей присутствуют штатные

иммобилайзеры. Штатный иммобилайзер препятствует запуску

двигателя без ключа или запуску с использованием ключа, который в

него не прописан. Поэтому при автозапуске необходимо обеспечить

имитацию считывания ключа штатным иммобилайзером. Для такой

имитации можно использовать модули обхода StarLine BP-02 или BP-03.

Модуль представляет собой две антенны-катушки, соединенные друг

с другом, и коммутируемые с помощью реле. Внутри одной катушки

необходимо расположить ключ, а другую надеть на замок зажигания.

При дистанционном запуске автосигнализация включит реле, которое

соединит обе катушки. В этот момент штатный иммобилайзер получит

сигнал от ключа и не будет препятствовать запуску двигателя.

Расположение модуля обхода должно быть максимально скрытым.
