StarLine E90, E91
28

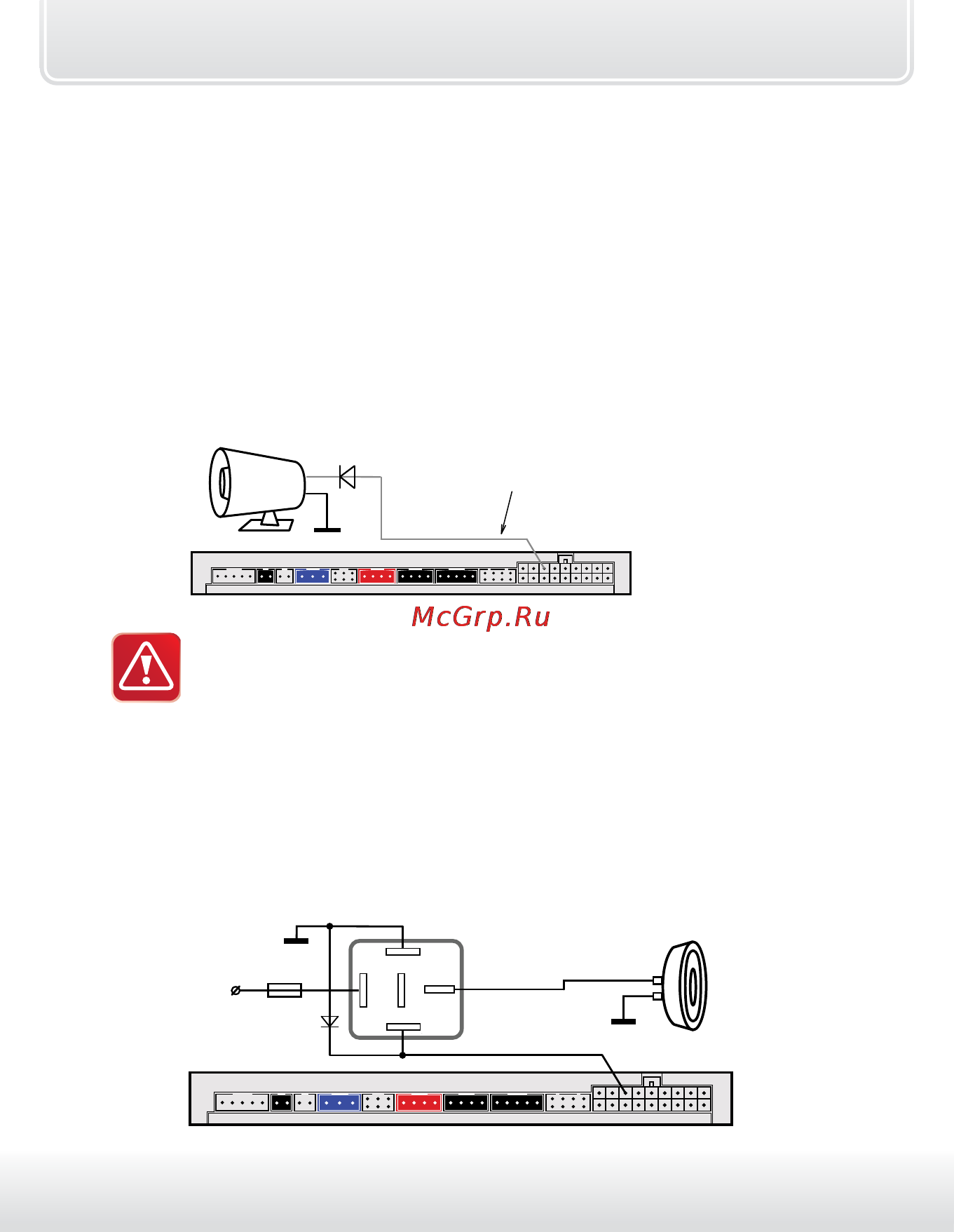

Подключение звуковых сигналов
Для подключения звуковых сигналов используется серый провод
18-контактного разъема Х1 – положительный выход управления.
При подключении обычной сирены данный выход подключите
напрямую к цепи питания сирены, функция 6 таб. №1 при этом
должна быть запрограммирована на вариант 1 (или 2). В этом случае
громкость сигналов подтверждения (сигналов, которые звучат при
включении и выключении охраны) может быть отрегулирована в
главном меню программирования (см. стр. 77). Если сигналы сирены
отсутствуют, установите в цепь питания сирены дополнительный диод
(рассчитанный на ток потребления сирены), как показано на рисунке:
VD1
серый провод
Х1
Предельное допустимое
значение тока нагрузки - 2 А !
Регулировка громкости сигналов подтверждения возможна
только при выборе вариантов 1 и 2 функции 6 таб. №1
(см. стр. 54).
При использовании автономной сирены серый провод подключите
к цепи управления сиреной. В цепь питания автономной сирены
рекомендуем устанавливать дополнительный предохранитель 3 А
(см. схему подключения на стр. 58). Регулировка громкости сигналов
подтверждения при использовании автономной сирены невозможна!
Для подключения клаксона необходимо использовать дополнительное
реле, при этом для функции 6 таб. №1 следует выбрать вариант 3 или 4:
серый провод
VD1
86
30
85
87
87а
+12В
15 А
Х1
клаксон
(-)
(+)
