Starline E90 [33/132] Подключение дополнительных датчиков
![Starline E90 [33/132] Подключение дополнительных датчиков](/views2/1130733/page33/bg21.png)
инструкция по установке
33
Подключение дополнительных датчиков
Датчик подключается к 4-контактному разъему X4 центрального блока.
После подключения необходимо запрограммировать функцию 4 (таб. №1)
в соответствии с используемым вариантом датчика (см. стр. 54).
В качестве дополнительного датчика можно использовать
микроволновый датчик (он срабатывает при проникновении в салон
автомобиля через окно), датчик наклона, давления и другие.

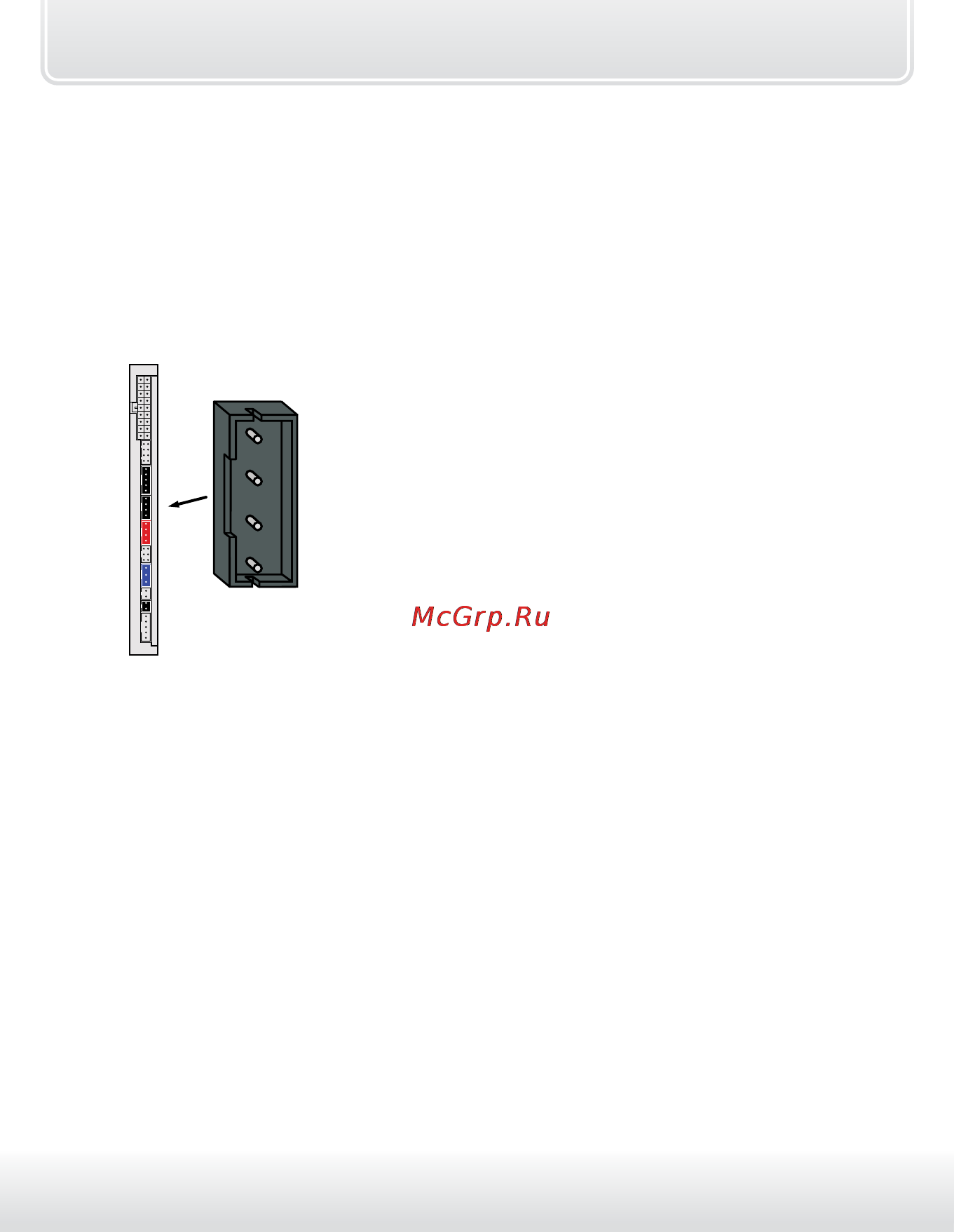

Назначение контактов разъема Х4:
1) питание датчика (+12В) .........................(красный)
2) масса ...........................................................(черный)
3) отрицат. вход предупредит. уровня...(синий)
4) отрицат. вход тревожного уровня ....(белый)
Х4
контакт: цвет провода:
Подключение сервисной кнопки
Сервисную кнопку установите в скрытом, но доступном месте и
подключите к 2-контактному разъему X8 центрального блока.
Подключение светодиода — индикатора состояния
Светодиодный индикатор подключите к 2-контактному разъему X9
центрального блока.
Подключение приемопередатчика (антенного
модуля) и настройка датчика удара и наклона
Модуль приемопередатчика с антенной подключается к 5-контактному
разъему X3 с помощью кабеля, входящего в комплект поставки
автосигнализации. Рекомендации по размещению см. на стр. 14.
