инструкция по установке
41

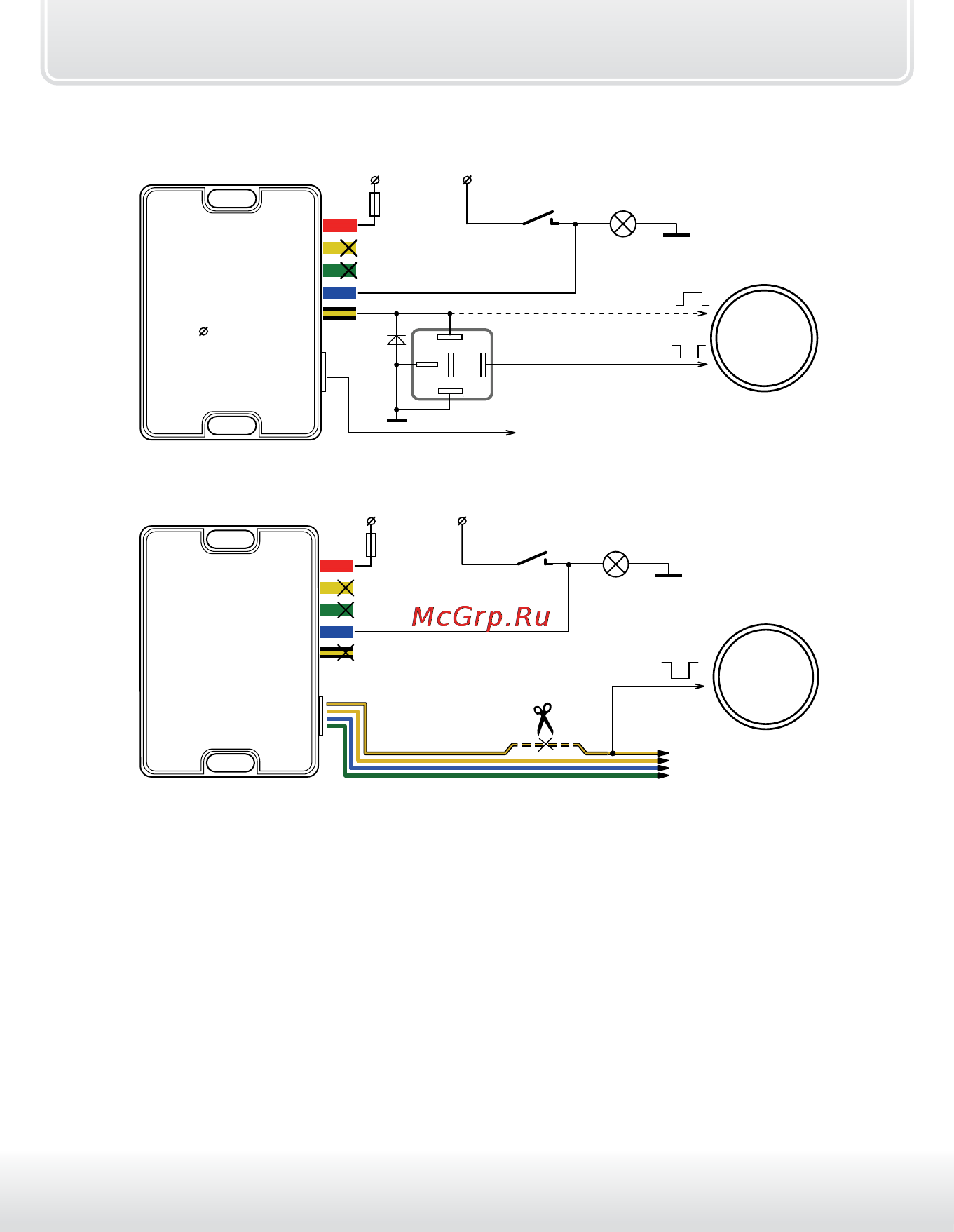

Схема 1: силовое управление кнопкой «старт-стоп»
30А
+12В +12В
StarLine
силовой модуль
к разъему Х6 блока автосигнализации
START
STOP
ENGINE
штатная
кнопка
запуска и
остановки
двигателя
не подключать!
кнопка
педали
тормоза
не подключать!
лампа
стоп-
сигналов
положительный импульс
управления
VD1
85
30
86
87
87а
отрицательный импульс
управления
(-)
(+)
Схема 2: слаботочное управление кнопкой «старт-стоп»
30А
+12В +12В
StarLine
силовой модуль
START
STOP
ENGINE
штатная
кнопка
запуска и
остановки
двигателя
не подключать!
кнопка
педали
тормоза
не подключать!
лампа
стоп-
сигналов
черно-желтый
к разъему Х6 блока
автосигнализации
отрицательный импульс
управления
не подключать!
Подключение входа контроля работы двигателя
Если в Вашем автомобиле получение информации о состоянии работы
двигателя через CAN интерфейс невозможно, то используйте аналоговое
подключение, описанное ниже. При этом нужно выключить прием
сигнала «контроль работы двигателя» через CAN интерфейс (см. стр. 96).
Серо-черный провод 8-контактного разъема Х2 — универсальный
вход контроля работы двигателя. Контроль может осуществляться по
тахосигналу, по сигналу генератора или по напряжению бортовой сети.
• При контроле работы двигателя по тахосигналу серо-черный провод
подключается к цепи, в которой присутствует импульсный сигнал,
частота которого пропорциональна оборотам двигателя.
