StarLine E90, E91
16
Подключение автосигнализации

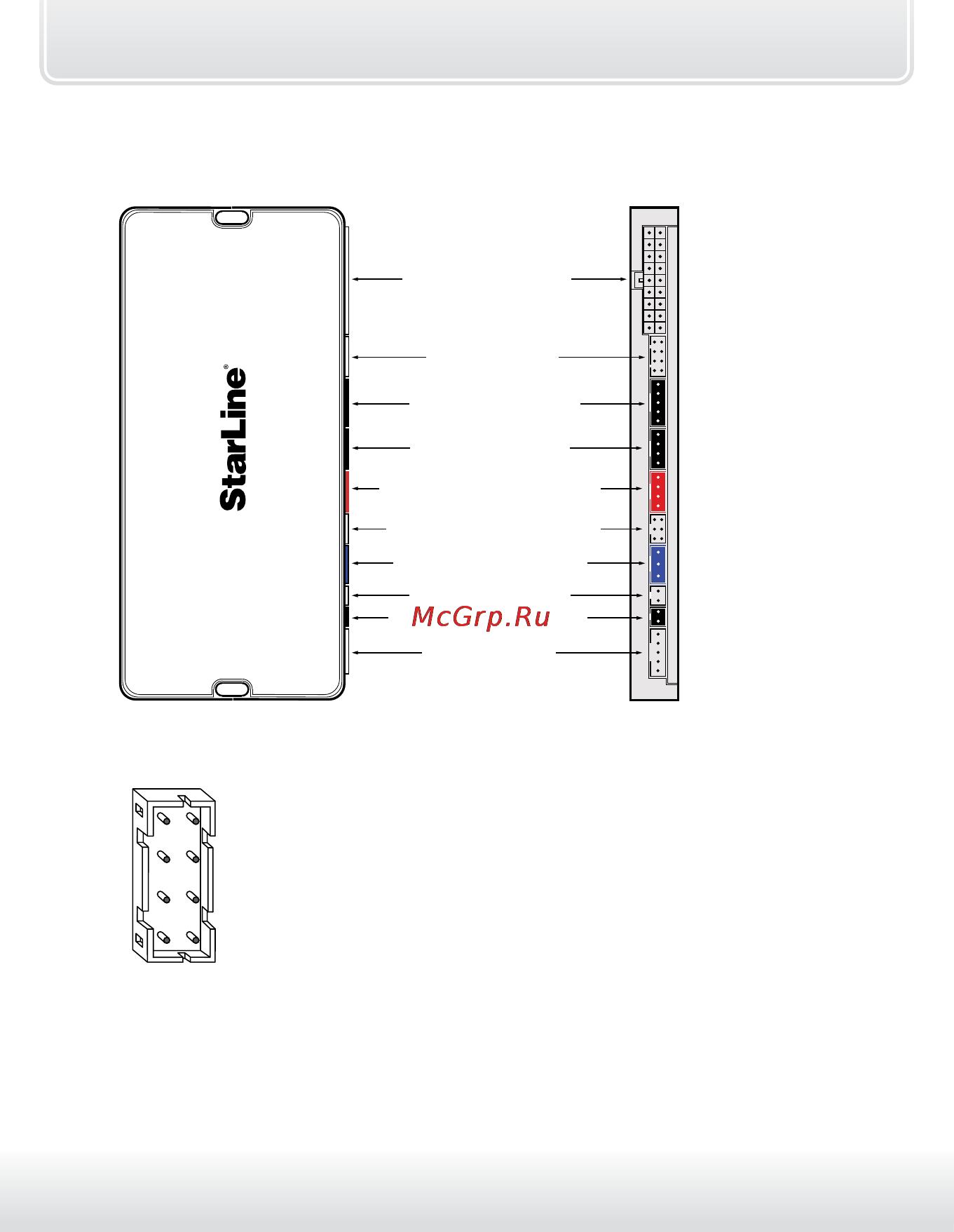

Назначение разъемов и их контактов
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
основной разъем
разъем входов
приемопередатчик
дополнит. датчик
внешний GSM модуль
сервисная кнопка
светодиод индикации
силовой модуль запуска
+ датчик температуры
разъем CAN интерфейса*
GPS антенна**
Х10
Х9
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х10
Х9
Назначение контактов разъема Х2
1) вход зажигания (+) ....................................... (желтый)
2) вход стояночного тормоза (–)..........(сине-красный)
3) вход педали тормоза (+)...........(оранжево-фиолет.)
4) вход багажника (–)..........................(оранжево-белый)
5) вход дверей (+/–)....................................(сине-черный)
6) вход событий (–)..............................(оранжево-синий)
7) вход контроля работы двигателя ... (серо-черный)
8) вход капота (–)................................(оранжево-серый)
Х2
2
4
3
5
6
7
8
1
контакт: цвет провода:
* В StarLine E90 функции CAN интерфейса могут быть реализованы при
установке в центральный блок автосигнализации модуля 2CAN.
** Функции управления через телефон и определения GPS координат могут быть
реализованы при установке в центральный блок автосигнализации модуля
SL GSM-1. Данный модуль, а также GPS антенна не входят в комплект
автосигнализаций StarLine E90, E91.
