StarLine E90, E91
40

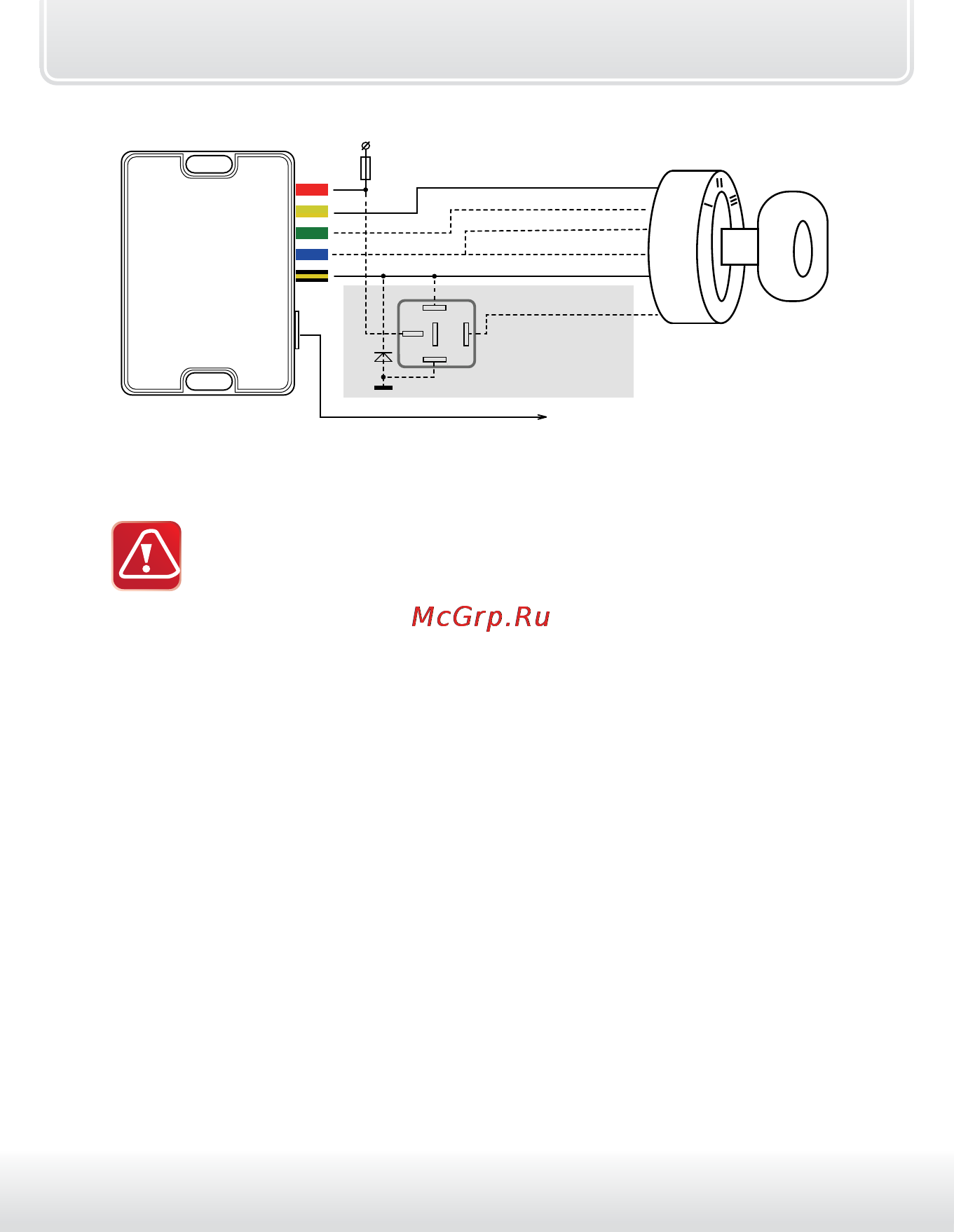

стартер
VD1
85
30
86
87
87а
30А
+12В
StarLine
замок
зажигания
(дублирующий
выход)
силовой модуль
к разъему Х6 блока автосигнализации
зажигание
стартер 2
зажигание 2
аксессуары 2
VD1-1N4007 или аналоги
«
15
»
«
50
»
зажигание 2
«
15/2
»
(-)
(+)
Подключение силового модуля на автомобилях
с кнопкой «старт-стоп»
Для реализации дистанционного запуска двигателя в
автомобилях с кнопкой «старт-стоп» запрограммируйте
функцию 8 таб. №2 на вариант 3 (см. стр. 71). В этом случае при
дистанционном запуске на синем проводе силового модуля
будет формироваться импульс, имитирующий нажатие педали
тормоза, а на черно-желтом (выход на стартер) – импульсы
запуска и глушения двигателя (см. диаграмму на стр. 50).
Красный провод — плюс питания (+12 В) силового модуля —
рекомендуется подключить непосредственно к аккумулятору. Если
прямое подключение к аккумулятору невозможно, то необходимо
выбрать штатный провод электропроводки соответствующего сечения.
При этом необходимо учесть, что номинал штатного предохранителя
этой цепи должен быть не менее 30 А. Также можно подключиться
к проводу питания монтажного блока, блока управления кузовным
оборудованием (BCM), или к замку зажигания.
Желтый провод — не подключать.
Зеленый провод — не подключать.
Синий провод — подключите к кнопке педали тормоза (см. стр. 41).
Черно-желтый провод — подключите к кнопке «старт-стоп».
Если для управления кнопкой требуется ток более 200 мА, используйте
вариант силового управления – см. схему 1.
Если ток управления не более 200 мА, можно использовать схему 2.
