DM 1000 Версия 2 — Руководство пользователя
8
101

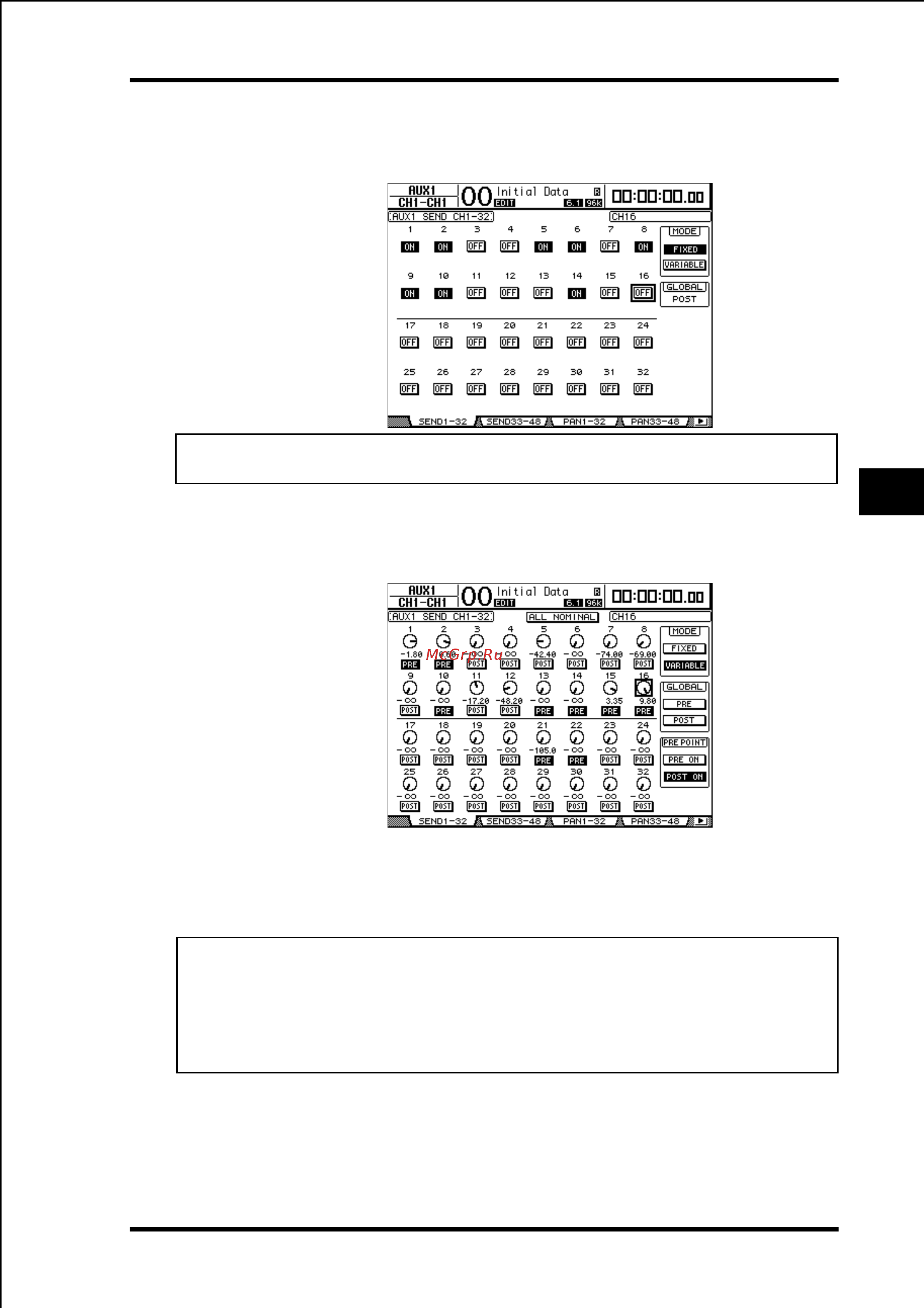

Настройка уровней дополнительного посыла с дисплея
Каналы дополнительного посыла (Aux Send)
4 Если Вы переключились в режим Fixed в шаге 3, кнопки ON/OFF включают или
выключают каждый входной канал для выбранного на данный момент дополни-
тельного посыла.
Примечание: В режиме Fixed параметры Aux On/O спаренных входных каналов не при-
вязаны друг к другу.
5 Если Вы переключились в режим Variable в шаге 3, кнопки PRE/POST и ручки
управления уровнем посыла позволяют регулировать точки источника сигнала и
уровни посыла.
Вы можете включать или выключать каждый входной канал для выбранного на данный
момент дополнительного посыла даже в режиме Variable. Для этого подведите курсор к
необходимому элементу управления уровнем посыла, а затем нажмите [ENTER] (ручки
управления отключенных каналов становятся недоступными для выбора).
Примечание:
• В режиме Variable параметры уровней Aux Send, Aux On/O и Pre/Post для спаренных
входных каналов привязаны друг к другу.
• Кнопки GLOBAL PRE/POST позволяют настраивать все входные каналы одновременно
(включая и те каналы, которые не отображаются на текущей странице) в положение
перед фейдером и после фейдера.
