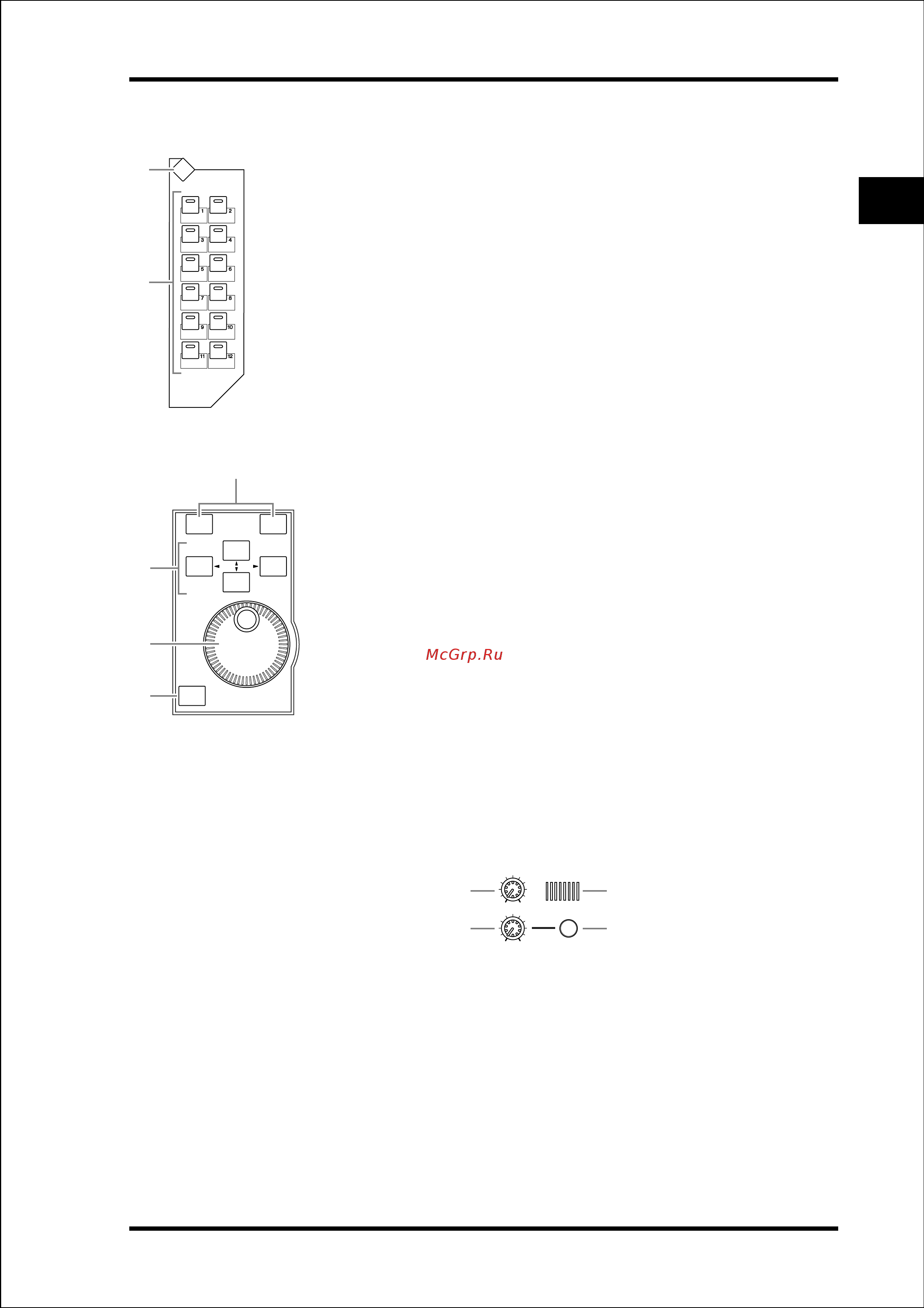

DM 1000 Версия 2 — Руководство пользователя
2
DISPLAY
USER DEFINED
KEYS
1
2
ENTER
INC
DEC
2
1
3
4
TALKBACK LEVEL
PHONES
LEVEL
010
010
PHONES
21
43
23
Панель управления
Панель управления и задняя панель
Блок User De ned Keys
(ОПРЕДЕЛЯЕМЫЕ ПОЛЬЗОВАТЕЛЕМ КНОПКИ)
Кнопка [DISPLAY]
Отображает страницу пользователя, на которой можно назна-
чить функции для кнопок 1-12 (см. стр. 274).
Кнопки [1] - [12]
Выполняют функции, установленные на странице пользователя.
Блок ввода данных
Ручка установки параметров
Настраивает значение параметра, отображаемого на дисплее.
Поворот ручки по часовой стрелке увеличивает значение; про-
тив часовой стрелки – уменьшает значение. Ручку также можно
использовать для перелистывания отображенного списка и
выбора символа для ввода (см. стр. 32).
Кнопка [ENTER]
Активизирует выбранную (с включенным индикатором) кнопку
(опцию) на дисплее и подтверждает установку значения пара-
метра.
Кнопки [DEC] & [INC]
Увеличивают или уменьшают значение параметра на 1. Нажатие
кнопки [INC] увеличивает значение, нажатие [DEC] уменьшает
его. При удерживании нажатой любой из этих кнопок увеличе-
ние или уменьшение значения параметра производится непре-
рывно.
Кнопки управления курсором “E ”, “ D”, “ M”, “ L”
Перемещают курсор по странице дисплея или выбирают пара-
метры или опции. При удерживании кнопки курсора нажатой
курсор непрерывно перемещается в заданном направлении.
Блок наушников и двусторонней связи
Регулятор TALKBACK LEVEL
Устанавливает уровень сигнала для встроенного микрофона двусторонней
связи (дополнительная информация о функции Talkback приведена на стр.
123).
Микрофон двусторонней связи
Данный встроенный микрофон используется для организации двусторонней
связи.
Регулятор PHONES LEVEL
Устанавливает уровень сигнала для наушников (см. стр. 119 для получения
дополнительной информации об использовании наушников).
Гнездо PHONES
Гнездо для подключения стереонаушников.
