DM 1000 Версия 2 — Руководство пользователя
6
5
6
7
1
3
4
2
8
71

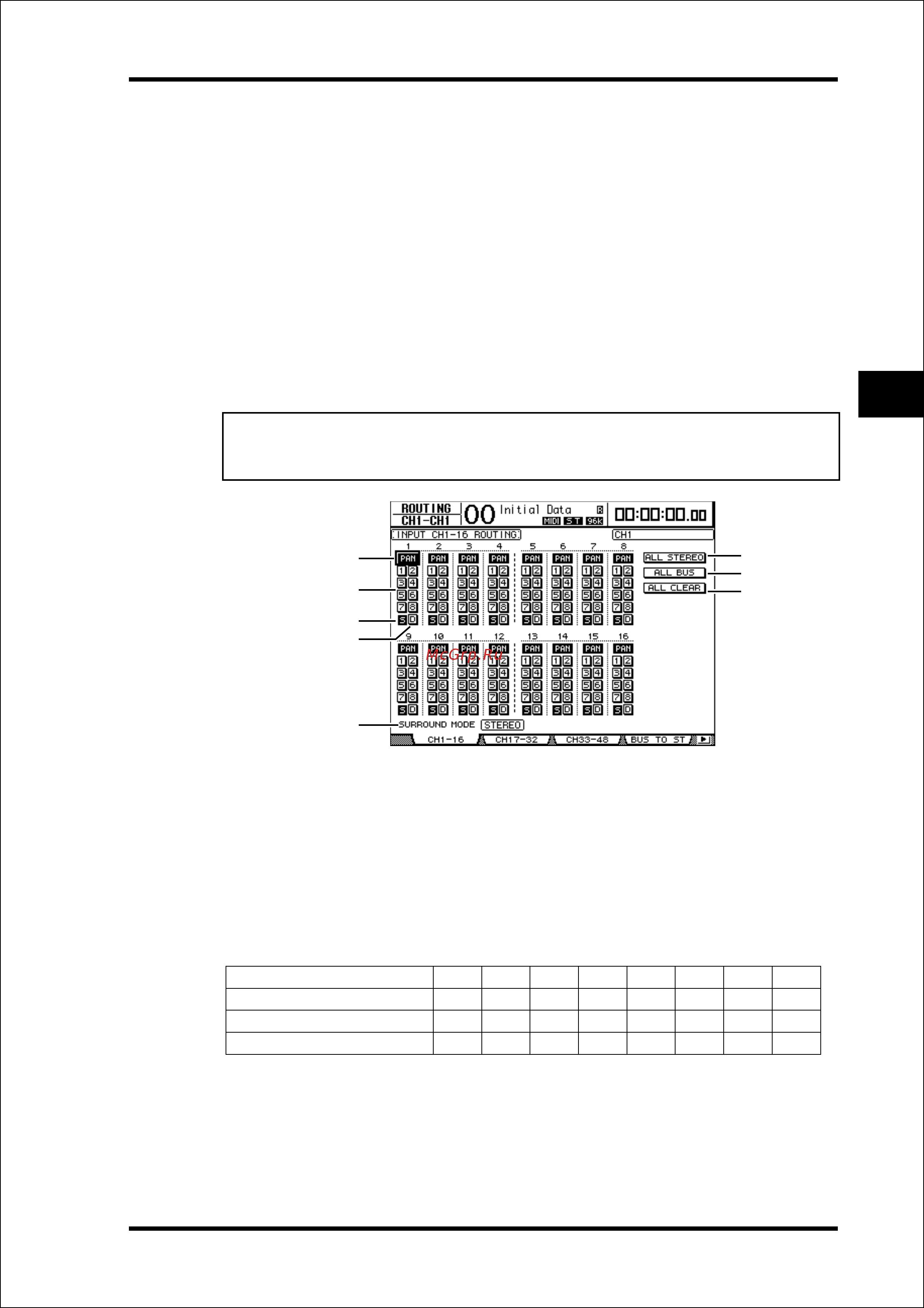

Установка входных каналов с дисплея
Входные каналы
Адресация входных каналов
Любой входной канал можно направить на стереошину, шину 1-8 или на прямой вы-
ход. По умолчанию сигналы направляются только на стереошину, но в случае необхо-
димости можно направить сигнал на один или несколько каналов.
1 Кнопкой SELECTED CHANNEL ROUTING [DISPLAY] до появления
нижеуказанной страницы, содержащей необходимые каналы.
- Страница CH1-16
На этой странице можно изменить адресацию для входных каналов 1-16.
- Страница CH17-32
На этой странице можно изменить адресацию для входных каналов 17-32.
- Страница CH33-48
На этой странице можно изменить адресацию для входных каналов 33-48.
Параметры на этих трех страницах (и процедура их установки) не отличаются.
Примечание: Можно также отобразить необходимую страницу, нажав кнопку
ROUTING [DISPLAY], затем кнопку [SEL] или переместив фейдер соответствую-
щего канала.
Кнопки PAN
Данные кнопки определяют, применяются ли настройки панорамы входного ка-
нала к выходным шинам. В режиме окружающего звука они также определяют,
применяется ли установка панорамы режима окружающего звука к выходным
шинам.
Кнопки Bus 1-8
Данные кнопки направляют текущий входной канал на выходные шины. Если
микшер DM1000 находится в режиме Surround, индикаторы кнопки меняются
следующим образом, в зависимости от выбранного режима Surround:
Кнопки Bus 12345678
Режим окружающего звука: 3-1 L R C S 5 6 7 8
Режим окружающего звука: 5.1 L R Ls Rs C E 7 8
Режим окружающего звука: 6.1 L R Ls Rs C Bs E 8
Данная таблица показывает заданное по умолчанию назначение. Фактическое
назначение может измениться, в зависимости от параметров настройки на стра-
нице Setup | Surround Bus Setup.
Кнопка S
Когда эта кнопка включена, текущий входной канал направляется на
стереошину.
