DM 1000 Версия 2 — Руководство пользователя
Выходные шины 1–8
Блок выходных шин 1–8 сводит сигналы, направляемые из входных каналов на
заданные шины, обрабатывает их с помощью встроенного эквалайзера, компрес-
сора и т.п., а затем направляет на установленные выходные коннекторы или платы
ввода-вывода.

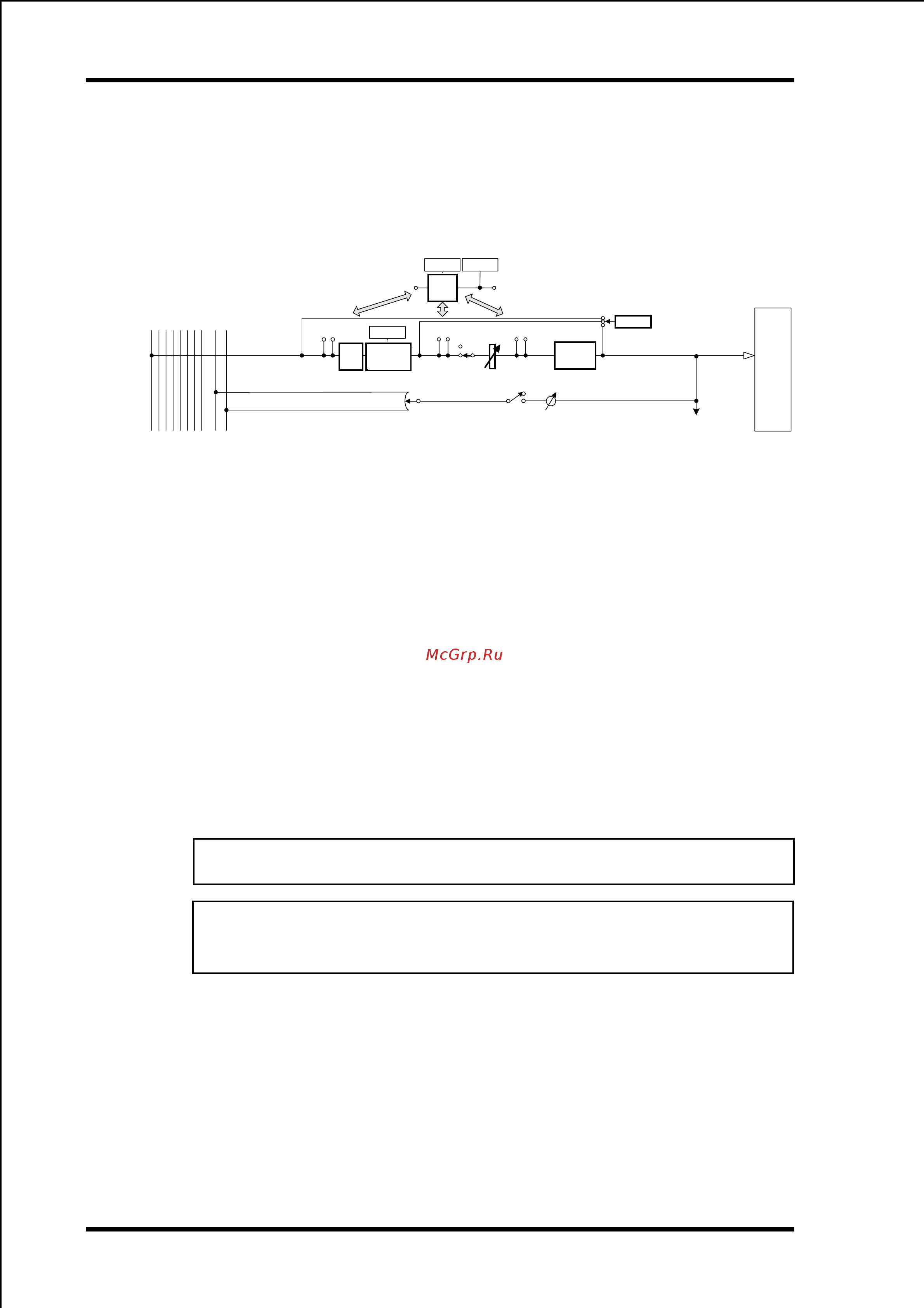

Следующая схема иллюстрирует поток сигналов выходных шин.
• INSERT
• ATT (Аттенюатор)
• 4 BAND EQ (4-полосный эквалайзер)
• COMP (Компрессор)
• ON (вкл/выкл)
• LEVEL
• OUTPUT DELAY (Задержка вывода)
• METER
Параметры и блоки, перечисленные выше, идентичны параметрам и блокам
стереовыхода. Более подробная информация приведена в блоке, посвященном
стереовыходу (см. стр. 81).
• Bus to Stereo (передача сигнала "шина-стерео")
Сигналы выходных шин 1–8 также направляются на шину стерео. Помимо па-
раметров ON, LEVEL и др., Вы также можете настраивать параметры Send Level
(уровень посыла), On/O (включение/выключение), Pan (панорамирование) и др.
INSERT
INSERT
ON
COMP
INSERT
STEREO L
STEREO R
BUS1
B
US2
B
US3
BUS4
BUS5
BUS6
BUS7
BUS8
TO INPUT PATCH
PA N
BUS to STEREO
LEVEL
ON
BUS 1(...8)
BUS 1(...8)
82
Входные каналы
ИЗМЕРИТЕЛЬ
ИЗМЕРИТЕЛЬ
Снижение усиления
Измеритель выхода
КОМПРЕ-
ССОР
АТТЕ-
НЮА-
ТОР
4-ПОЛОСНЫЙ
ЭКВАЛАЙЗЕР
УРОВЕНЬ
БАЛАНС
ЗАДЕРЖКА
ВЫХОДА
ВЫХОДНОЕ СОЕДИНЕНИЕ
ИЗМЕРИТЕЛЬ
ИЗМЕРИТЕЛЬ
Примечание: Вы также можете спаривать соседние нечетные-четные шины (в
таком порядке) для получения стерео-эффекта (см. стр. 89).
Примечание: По умолчанию, каналы 1–8 и 9–16 слотов 1 и 2 подключены к вы-
ходным шинам 1–8. Однако Вы можете изменять эту настройку на странице
Output Patch.
(УРОВЕНЬ)
(ИЗМЕРИТЕЛЬ УРОВНЯ СИГНАЛА)
